如何用CST提取馈源天线在某个面上的近场分布

1、打开CST软件，导入（或自己画）你的馈源天线模型。

2、在你需要提取电场的位置建立一个空气盒子（防止计算范围到不了你需要的地方）。我这里在畎廨节罢喇叭上方50mm建立一个90mm*90mm的正方形面，因为我要提取间隔为10mm的10×10个点。

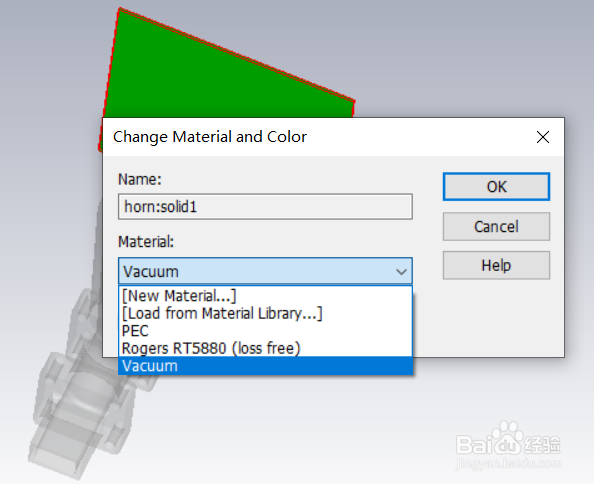

3、设置材料，喇叭：PEC绿色正方形：vaccum（下图只画出设置绿色正方形材料的操作过程）

4、设波导端口、频率、背景材料、边界等。

5、设置求解器，用频域求解器

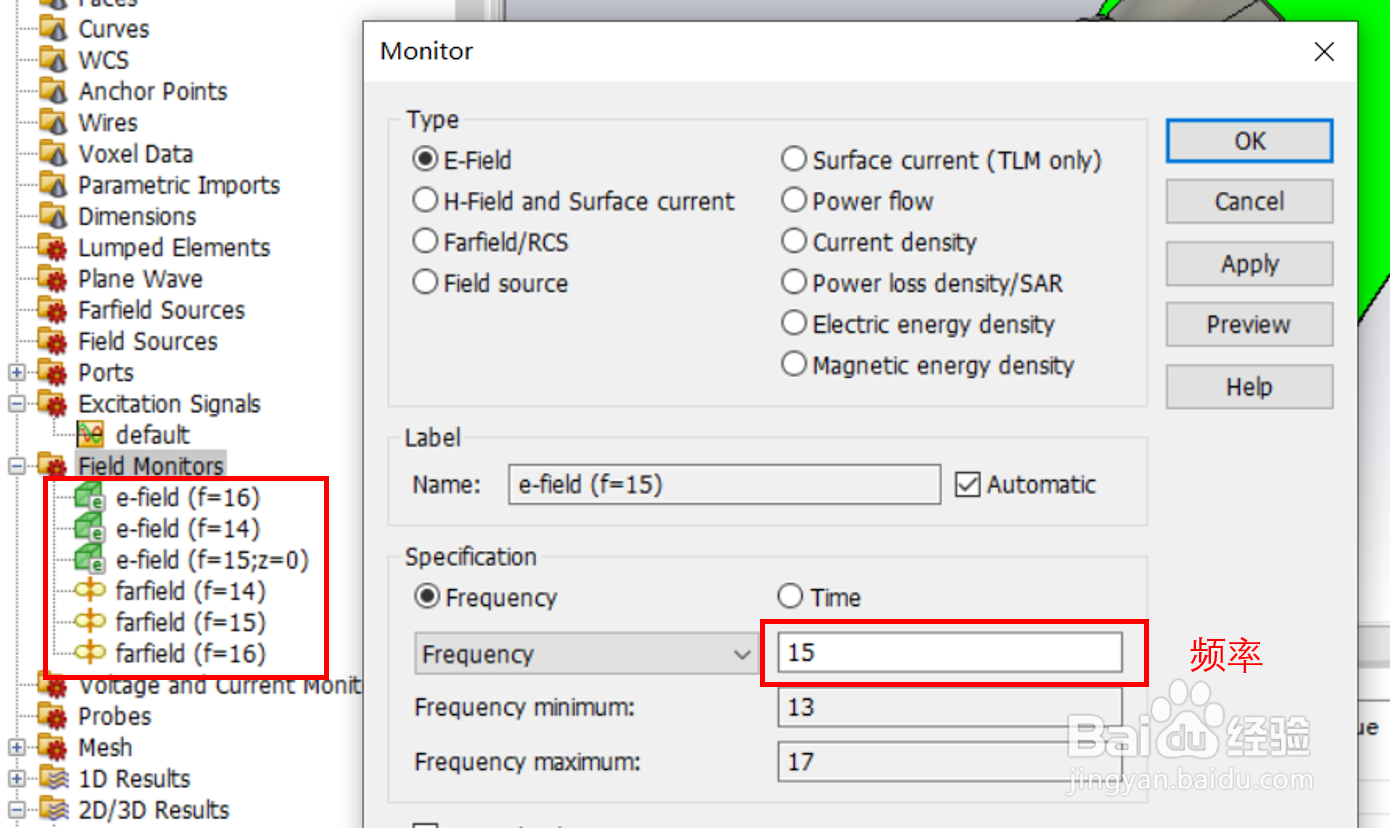

6、点击simulation→Field Monitor，添加farfield（远场）和E-field（近场），且需要选择你想计算的频率。

7、点击2D/3D Results→E-Field，进入电场分布界面

8、点击左上角，properties→plot properties

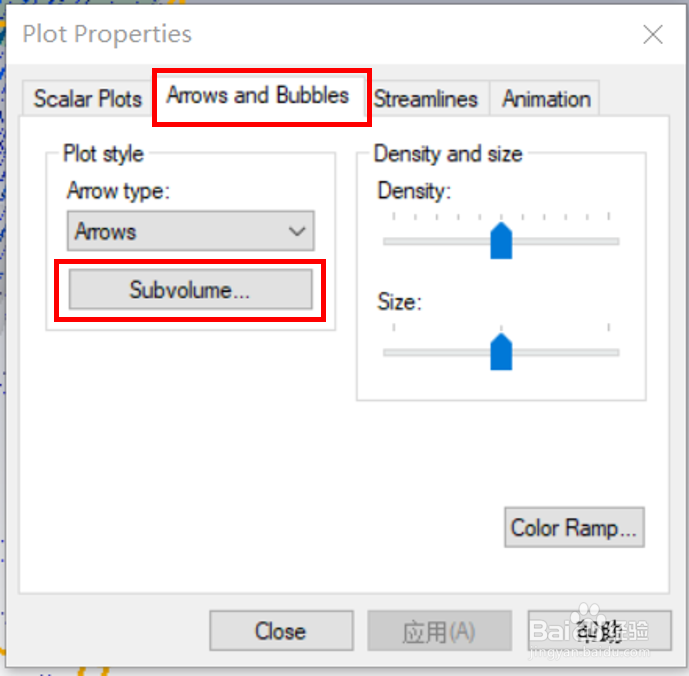

9、点击Arrows a艘绒庳焰nd Bubbles → Subvolume，点击use subvolume，输入坐标，选择你想要求的那个面的位置和大小，点击OK

10、点击post processing → import / Export → Plot Data（ASCII），命名导出的txt文件。

11、选择number of steps fixed，下面的Nx Ny是每个方向上的点数，点击确定

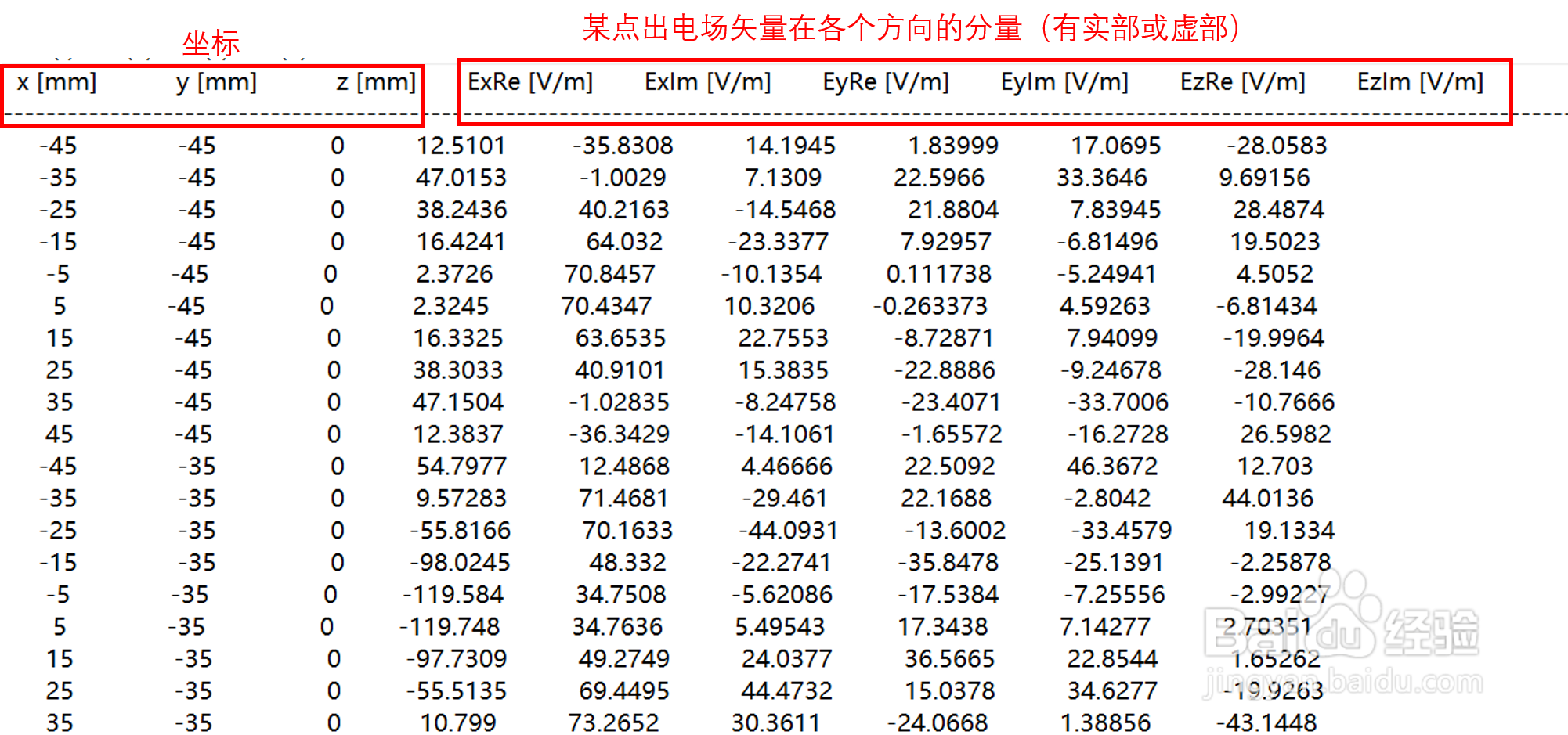

12、打开导出的txt格式的文件，可以看到坐标信息和电场矢量在各个方向的分量。

13、编写matlab代码对其进行整理

14、运行仿真，得到所求表面的电场强度幅度和相位
