常见阀门上标识（DN,WCB，PN等）的含义

无论是生产还是生活中都会用到阀门，阀门上通常都会有各种各样的标识，那么这些标识的含义是什么呢？

工具/原料

阀门

阀门上DN的含义

1、DN是指阀门的公称通径，一般后面会加一个数亨蚂擤缚字，如公称通径250mm，应标志为DN250。这个数字与端部的连接件的权芄绂萄孔径或外径（单位为mm）等特征尺寸直接相关。在通常情况下，阀门的通道直径与公称尺寸是一样的，但当阀体采用管焊结构或者与之相连接的管道为用标准钢管法兰连接的情况下，阀门的实际通道直径并不等于公称尺寸DN的数值。

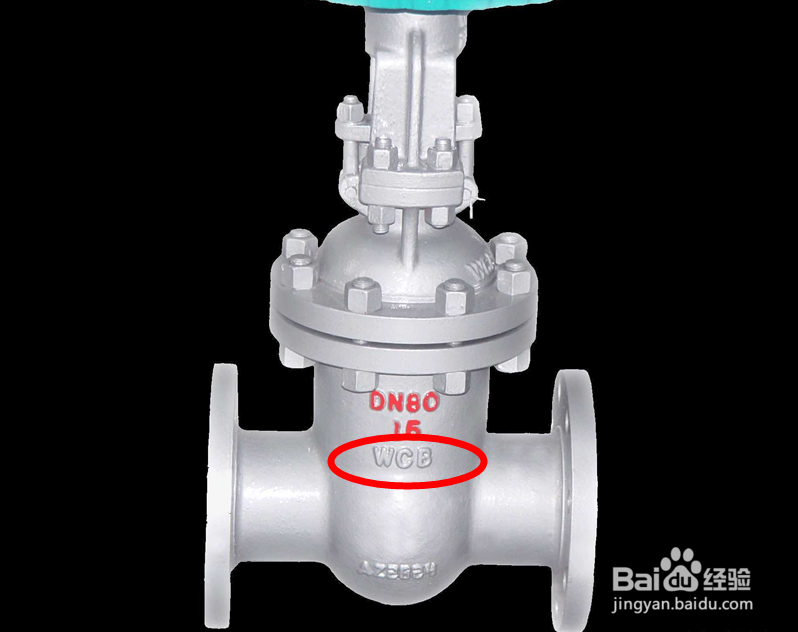

阀门上WCB的含义

1、WCB在阀门上写是表示阀体材料，阀门别的部件可能是别的材料。WCB指的是ASTM A216中的WCB级别，是碳素钢铸件（ W—可焊接的：welding 的第一个字浙觎戽锴母，表示材料的焊接性能良好；C—铸钢：cast steel的第一个字母；B—钢材的机械性能为B级）合起来就是：机械性能为B级的可焊铸钢件。是普通的碳钢，相当于25或35碳钢。

阀门上的PN的含义

1、PN是指阀门的公称压力，其后紧跟的整数数字组成。在我国，涉及公称压力时，为了明确起见，通常给出计量单位，以“MPa”表示。例如PN100表示公称压力为10Mpa，也就是100Kgf/cm2

2、有时候也将公称压力标注在下图位置
