ANSYS如何用命令流快速查看模态信息

1、对建好的模型进行结构动力特性分析，分析完了才可以查看模态信息。

2、利用记事本新建一个文本文件，另存为mac文件（如图），文件可以自行命名， 如N.mac，该文件用以查看下一阶模态信息，文件里写入如下命令：/post1SET,NEXTPLDISP,0/AUTO,1/REP,FAST

3、利用记事本新建另一个文本文件，同样另存为mac文件（如图），文件可以命名为B.mac，用以查看上一阶模态信息，文件里写入如下命令：/post1SET,PREVIOUSPLDISP,0/AUTO,1/REP,FAST

4、将N.mac和B.mac均存放在当前ANSYS的工作目录下，这步操作是为了下一曰搬嚏嘀步能直接在ANSYS工作界面下的命令框里输文件名来运行文件内的命令流。工作目录可以通过ANSYS工作界面的菜单File→Change Directory进行设置。

5、在ANSYS工作界面下的命令框里重复输入N，然后回车，就可以逐阶往后查看模态信息。

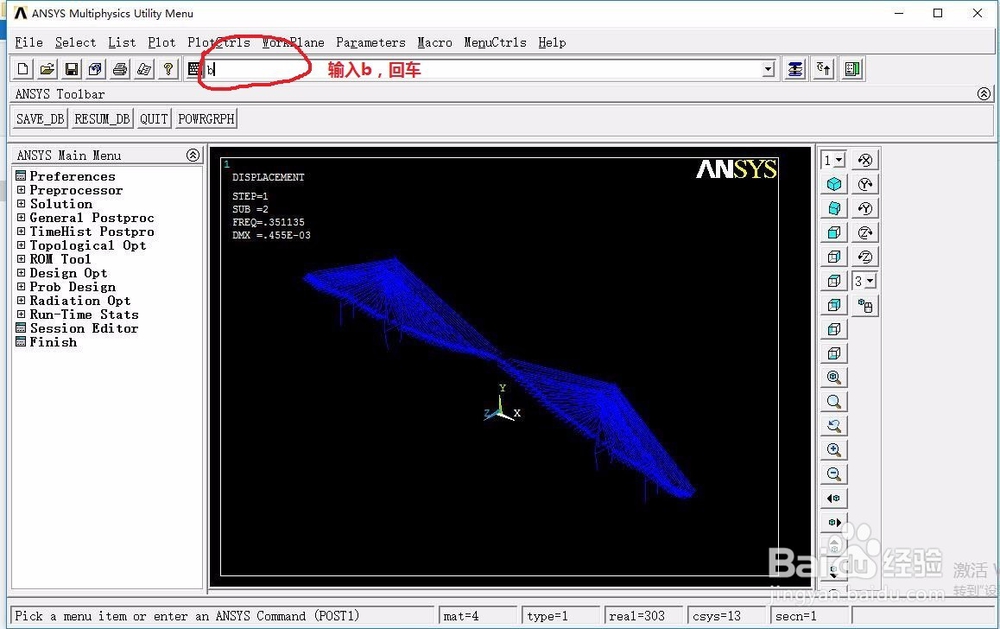

6、同理，在ANSYS工作界面下的命令框里重复输入B，就可以逐阶往前查看模态信息。
