KT148A语音芯片的软件硬件调试注意事项分享
1.芯片说明
芯片选用的是SOC方案，集成了一个16位的MCU，以及一个专门针对音频解码的aDSP，采用硬解码的方式，更加保证了系统的稳定性和音质。小巧的封装尺寸更加满足嵌入其它产品的需求
1.1 管脚说明
1、供电的注意事项：
(1)、建议给芯片的供电，做到5V供电，电压越高芯片驱动喇叭的功率也越高，声音也越大
(2)、如果是[3.3--4.2V]锂电池的场景，电源正极直接进芯片的8脚即可
(3)、如果是干电池的供电场景，电源正极也是直接进芯片的8脚
(4)、如果需要超低电压供电，如2V--3V之间的纽扣电池，建议芯片的7脚和8脚直接短路，再连接电源正极
2、快速测试说明：
==》芯片的是第4脚为测试脚，外接一个按键或者镊子对地触发一下，就会播放下一个语音
==》连接好扬声器，然后供电之后，就可以用第4脚对地测试了

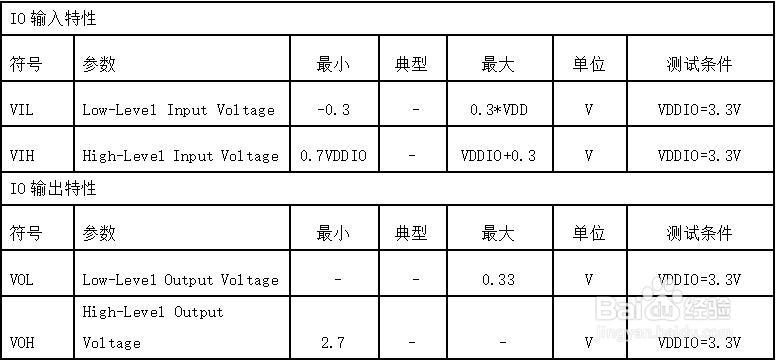

1.2 GPIO电气特性

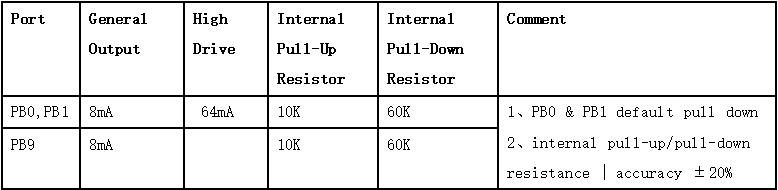

1.3 GPIO的内部特性

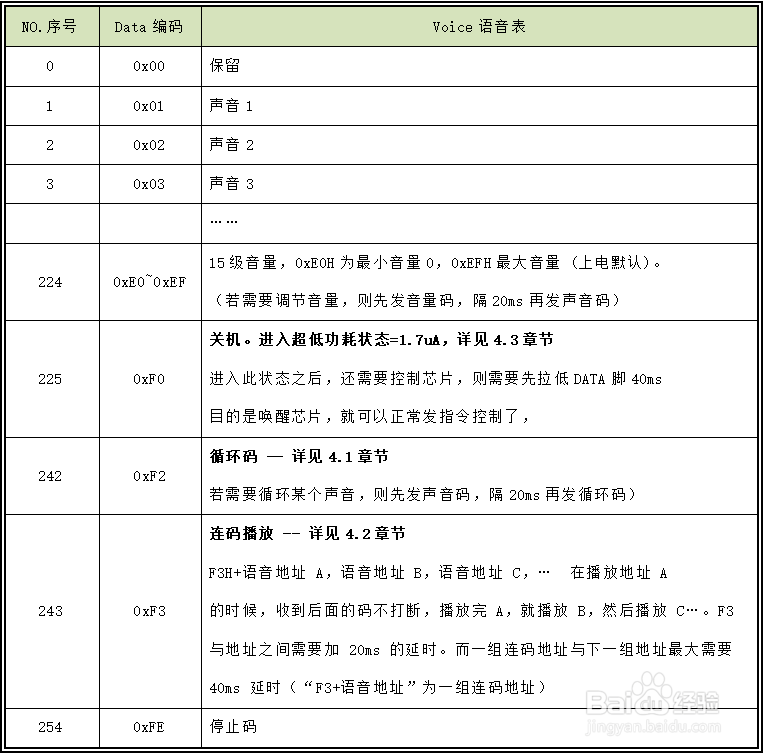

1.4 支持的一线指令
1.5 参考的程序-C代码
/*******************************************************************************
- 函数说明：一线通数据发送【注意调试的时候，用示波器或者逻辑分析仪看一下脉冲宽度】
- 隶属模块：内部
- 参数说明：dat = 待发送的数据
- 返回说明：无
********************************************************************************/
#define IO1_HIGH() JL_PORTA->DIR &= ~BIT(6);JL_PORTA->OUT |= BIT(6);
#define IO1_LOW() JL_PORTA->DIR &= ~BIT(6);JL_PORTA->OUT &= ~BIT(6);
void oneline_send_one_data(u8 dat)
{
u8 i = 0 ;
IO1_LOW() ;/*现将总线拉低*/
udelay(5000) ;/*延时6MS --- 这里就是发起通讯的起始信号*/
CPU_SR_ALLOC();//关中断--芯片不同，可能接口不同
OS_ENTER_CRITICAL();//关中断
for(i=0 ; i<8 ;i++){
if(dat & 0x01){
IO1_HIGH() ;
udelay(500);/*延时600us*/
IO1_LOW();
udelay(170) ;/*延时200us*/
}else{
IO1_HIGH() ;
udelay(170);/*延时200us*/
IO1_LOW();
udelay(500) ;/*延时600us*/
}
dat = dat >> 1 ;/*发送的时候，先发送最高位，再发送次高位，以此类推*/
}
IO1_HIGH() ;/*空闲时将该脚拉高即可*/
OS_EXIT_CRITICAL();//开中断
/*同时注意，芯片初始化的时候，请将信号脚拉高。*/
}
oneline_send_one_data(0x05);//对应播放第5段声音
4.1通讯举例F2--循环播放
void oneline_test_CMD_F2(void){
oneline_send_one_data(0x01) ;
udelay(20) ;/*延时25ms*/
oneline_send_one_data(0xF2) ;
udelay(20) ;/*延时25ms*/
} 实现的效果，就是第一段声音，循环播放，不停止。如果需要停止，可以发送FE指令
4.2 通讯举例F3--组合播放
void oneline_test_CMD_F3(void){
oneline_send_one_data(0xF3) ;
udelay(20) ;/*延时25ms*/
oneline_send_one_data(0x01) ;
udelay(20) ;/*延时25ms*/
oneline_send_one_data(0x02) ;
udelay(20) ;/*延时25ms*/
oneline_send_one_data(0x03) ;
udelay(20) ;/*延时25ms*/
} 组合播放第1段、第2段、第3段声音，依次按照顺序播放。如果需要停止，可以发送FE指令
同时，在组合播放的过程中，接收到新的组合播放数据，会停止当前组合播放，转去播放新的指令
