CAD的对象捕捉有哪些方式可以设置

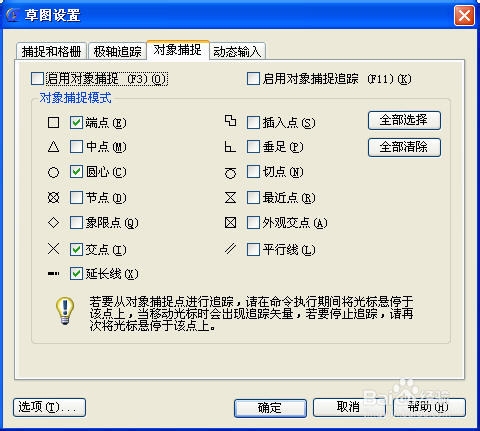

1、对象捕捉是CAD中最为重要的绘图辅助工具，使用对象捕捉可以精确定位，使用户在绘图过程中可直接利用光标来准确地确定目标点，如圆心、端点、重点垂足等等。在CAD中通常大家都在对象捕捉设置对话框中设置捕捉选项，如下图所示。

2、捕捉选项都提供一个比较形象的标记，大部分选项都比较好理解，如果对有些选项不太清楚，可以看后面的说明。设置好这些选项后，只要打开对象捕捉，这些选项会一直起作用。很多人习惯与将所有选项都选上，这样不仅会增加CAD在捕捉时的计算量，同时这些选项之间也会造成相互干扰，所以不建议大家全部选上，建议只勾选端点、交点、中点、圆心等常用选项。

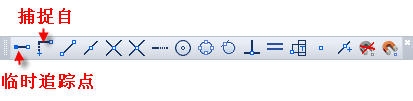

3、除了用对话框设置固定的对象捕捉选项外，如果我们只是偶尔使用某捕捉方式，还可以通过其他一些方式来设置临时的对象捕捉选项，而且可以设置的选项更多。比如：(1)使用“ObjectSnap（对象捕捉）”工具栏，如下图所示。

4、打开对象捕捉工具栏后，在绘图过程中如果临时要使用哪种捕捉方式，可以在工具栏中点对应的图标按钮。同时我们可以注意到工具栏比对话框多两个选项，临时追踪点和捕捉自选项，而且可以点“不捕捉”，临时取消对话框中设置的所有捕捉选项。所谓临时捕捉选项，就是点完按钮用一下，如果这个设置就失效了。

5、注意：临时捕捉选项必须在定位点时点才起作用，如果未调用任何绘图或编辑命令，没有出现定位点的提示，在对象捕捉工具栏上点按钮是不起作用的，会提示未知命令。

6、(2)按Shift键的同时单击右键，弹出快捷菜单，如下图所示。

7、我们可以看到，相对工具栏，这里又增加了三个选项，“两点之间的中点”、“点过滤器”及“三维对象捕捉”。当两点之间没有连线时，利用“两点之间的中点”可以捕捉图中两个点之间的中点。“点过滤器”则可以设置捕捉时只获取某个点的某个坐标值，例如可以只获取一个点的X坐标，然后再获取另一个点的Y坐标。三维对象捕捉中除了常规的捕捉选项外，还有面中心以及最靠近面的选项。
