S7-300 CP341作主S7-200作从的Modbus通信

1、CP341作Modbus主站的硬件组态

2、设置Modbus总线传输速率和帧字符结构双击CP341->Parameters－>Protocol中选择Modbus Master；双击信封Protocol，选择Modbus Master设置总线传输速率和帧字符结构。本例传输速率为9.6Kbit/s，帧字符选用8位数据位，1位停止位，无校验。此设置可根据实际情况调整，原则是通信双方选择一致。

3、设置电气接口选择半双工RS 485，默认设置是 R（A）为- ，R（B）为+。此设置主要是与RS485 A、B两线正负定义有关，在CP341接线与通信对象A、B两线正负定义相反时，可无需修改硬件接线，可直接修改此处颠倒接线正负

4、当配置好Modbus通信的参数后，在向CPU下载硬件组态前，要向CP341的Dongle中下载Modbus Master的驱动，一旦下载完成后此后无需再次下载。对于通信参数的调整只需要进行HW对CPU的硬件下载即可

5、实现CP341作Modbus主站的通信程序是“P_SND_RK”FB8负责发送控制字。编程如下：SF‘S’为发送，此处必须为大写的‘S’LADDR硬件组态中的起始逻辑地址，本例中为272REQ发送数据触发位，上升沿触发，本例中为M0.5，以1s为周期的脉冲信号DB_NO发送数据块号，本例中为1DBB_NO发送数据的起始地址，本例中为0LEN发送数据的长度，本例中暂时为6R_TYP‘X’为扩展的数据块，此处必须为大写的‘X’R取消通信，本例始终为初始值FALSEDONE发送完成位，无故障发送完成后为true，M100.0ERROR错误位，为true说明有错误，M100.1STATUS状态字，标识错误代码，查看Modbus Master和CP341手册其它参数

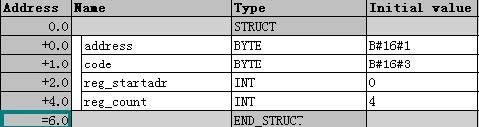

6、其中创建发送数据块DB1结构如下1图所示：创建的发送数据块DB1，至少要有6个字节的长度，后面根据功能码的不同，所需长度不同，建议发送数据块创建的长度长一些。以上图为例6个字节Address为所通讯对象的Modbus地址为1，code为功能码FC03,所读对象寄存器的起始地址为0，所读寄存器的数量为4，其中一个寄存器为两个字节。

7、此处有几个注意事项：1） R_TYP必须为大写的‘X’，为小写"垓矗梅吒x"时，CP341 作为Modbus master时,调用FB8的状态字显示为 "0E4F" 错误。注意R_TYP必须为大写。且对于R_TYP可以写的值如下：’D’ DB 区’X’ DX 区，extended data block ’E’ I 区’A’ Q 区 ’M’ M 区 ’T’ T 区 ’C’ C 区2) LEN的长度要根据通信所需功能码来针对填写，如下表所示

8、“P_RCV_RK”FB7用于接收通信数据。编程如图

9、S7-200作Modbus从站的设置S7-200作Modbus通信要用到自由口通信下的Modbus Slave库，对于此库的应用要注意的是􀁺 Modbus Slave库仅支持Modbus RTU通信模式，不支持ASCII 通信模式。􀁺目前的Modbus Slave库仅支持通信口Port0。􀁺 使用Modbus Slave库时一定要注意对库分配内存区空间。否则编译后出现很多错误。如图

10、编程时使用SM0.1调用子程序MBUS_INIT进行初始化，使用SM0.0调用MBUS_SLAVE，并指定相应参数。关于参数的详细说明，可在子程序的局部变量表中找到。下图为S7-200实现Modbus从站的程序。

11、上图中参数意义如下：a. 模式选择：启动/停止Modbus，1=启动；0=停止b. 从站地址：Modbus从站地址，取值1~247c. 波特率：可选1200，2400，4800，9600，1刻八圄俏9200，38400，57600，115200d. 奇偶校验：0=无校验；1=奇校验；2=偶校验e. 延时：附加字符间延时，缺省值为0f. 最大I/Q位：参与通信的最大I/O点数，S7-200的I/O映像区为128/128，缺省值为128g. 最大AI字数：参与通信的最大AI通道数，可为16或32h. 最大保持寄存器区：参与通信的V存储区字（VW）i. 保持寄存器区起始地址：以&VBx指定（间接寻址方式）j. 初始化完成标志：成功初始化后置1k. 初始化错误代码l. Modbus执行：通信中时置1，无 Modbus 通信活动时为 0m. 错误代码：0=无错误从程序截图中可见，S7-200作为Modbus从站，从站地址为10，接收存储区为VB0开始。

12、至此，CP341和S7-200双方的程序及物理连线已经做好。在调试S7-300时可通过CP343-1以太网模块，以便可以用以太网通信调试速度快且方便。S7-200站选用224XP，其中Port0作为Modbus通信口，Port1用于与笔记本的CP5512通信。在进行通信测试前还要明确Modbus通信的功能码。下表为Micro 'n Power中S7-200作为Modbus RTU从站通信功能码。

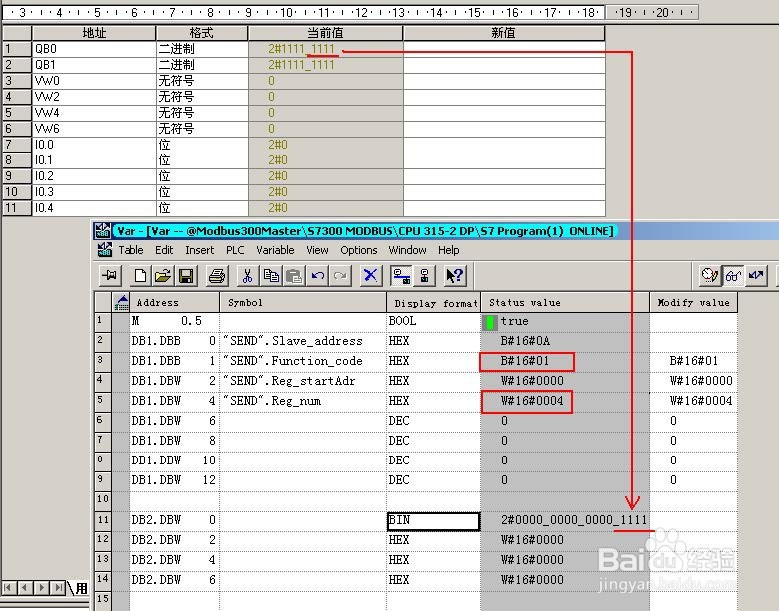

13、FC01主站读取从站多个DO点状态FC01功能下，“P_SND_RK”FB8的LEN为6，DB1的头两个字节分别是所要读取从站的地址10号站（16#A），和功能码01，如表5所示。图14为S7-200的QB0的4个位被传送到DB2的接收区。其中Reg_num位数为1-2040。

14、FC02主站读取从站多个DI点状态FC02功能下，“P_SND_RK”FB8的LEN为6，DB1的头两个字节分别是所要读取从站的地址10号站（16#A），和功能码02，如表6所示。图15为S7-200的I0.0-I0.3的四个位被传送到DB2的接收区。其中Reg_num位数为1-2040。

15、FC03主站读取从站多个内部寄存器状态FC03功能下，“P_SND_RK”FB8的LEN为6，DB1的头两个字节分别是所要读取从站的地址10号站（16#A），和功能码03，如表7所示。图16为S7-200的V区3个寄存器传送到DB2的接收区。注意在一次请求中可以读取最多 127 个寄存器（每个寄存器2个字节）的数据。

16、FC06主站写单字到从站内部寄存器FC06功能下，“P_SND_RK”FB8的LEN为6，DB1的头两个字节分别是所要读取从站的地址10号站（16#A），和功能码06，如表8所示。图17为DB1.DBW4传送到从站VW0的接收区。
