双代号网络图中的箭线代表的含义和画法

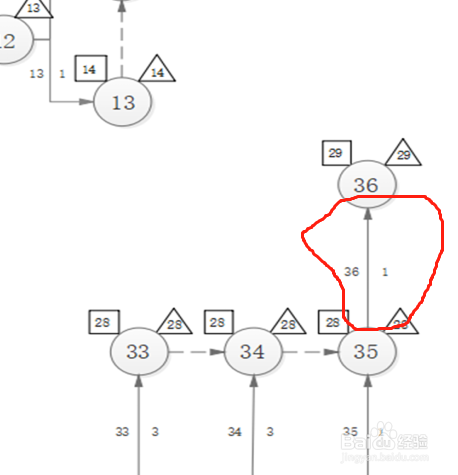

1、在双代号网络图中,一条箭线表示一条工序。如图所示,代表工序1.
2、工序要占用一定的时间(不一定消耗资源),凡是占用一定时间的过程都作为工序对待,均称为实工作。
3、箭线长短不反应时间,形状任意,不得中断。
4、方向表示工序进行方向,箭尾表示工序开始,箭头表示工序结束。工序名称标注在箭线上方,持续时间标注在箭线下方。
5、紧靠本工序之前的工序称为紧前工序,紧靠本工序之后的工序称为紧后工序。紧前工序、本工序、紧后工序应连续施工,箭线也应连续画出。与本工序平行的工序称为平行工序,箭线与本工序箭线平行画出。
6、没有紧前工序称为起始工序,没有紧后工序的工序称为终结工序。自起始工序开始至本工作之前的所有工作称为先行工作。本工作之后至终结工作为止的所有工作称为后续工作。
