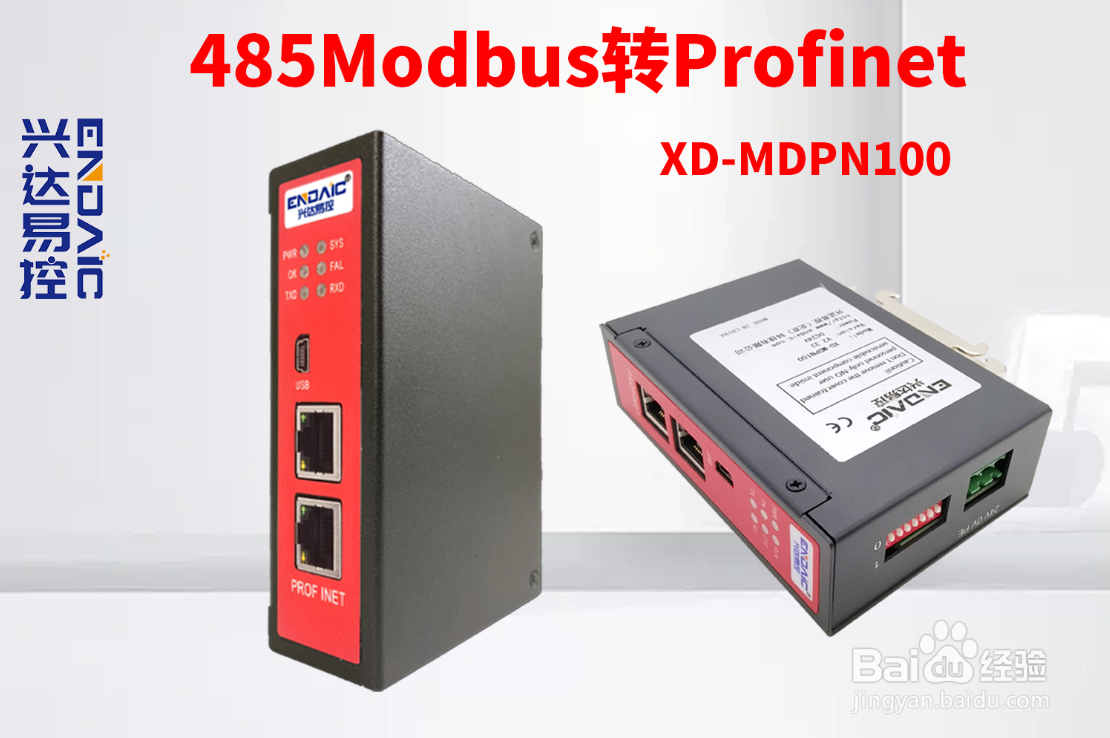

该案例为Modbus转Profinet网关（XD-MDPN100）将ABBACS510 变频器接入西门子1200PLC。需要设备为西门子PLC1200、ACS510 变频器、兴达易控Modbus转Profinet网关。

Modbus转Profinet网关配置方法：

打开博图，新建项目并添加gsd 文件。

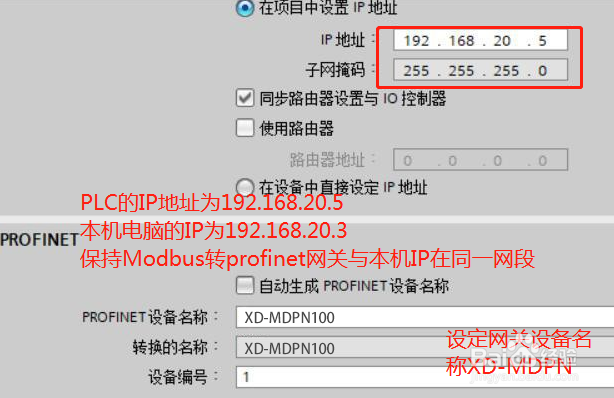

建立profinet 连接，设定Modbus转Profinet网关的IP 地址和设备名称，IP 要和Modbus转

Profinet网关保持在同一网段。

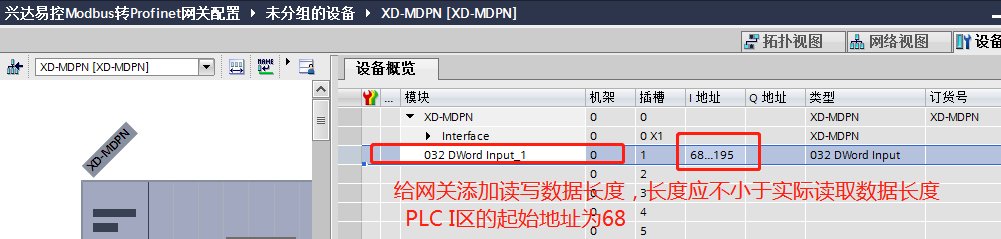

进入Modbus转Profinet网关设备视图选择输入输出的总数据长度，

从右侧硬件目录中添加所选长度（兴达易控Modbus转Profinet网关）。

下载配置到PLC，打开兴达易控Modbus转Profinet网关配置软件进行Modbus 参数

配置，点击红圈中的新建。

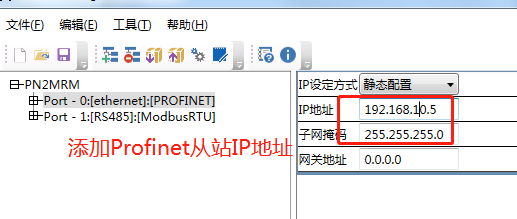

设置Modbus转Profinet网关（XD-MDPN100）的IP 地址和设备名称，要和PLC 组态保持一致。

配置网关的设备名称

设置Modbus转Profinet网关（XD-MDPN100）的485 参数波特率，数据位，奇偶校验要和从站要保持一致。

响应等待和轮询延时需要根据从站设备调整时间间隔，如果从站回复速度慢则将响应等待时间调大，如果从站回复后要求等待一段时间再接收下条命令，那么需将Modbus转Profinet网关轮询延时调大。

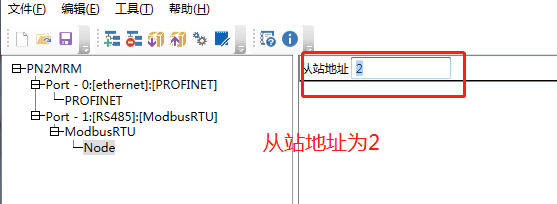

在Modbus RTU 上右键选择插入，在下级菜单中点击Node 填写从站站号。

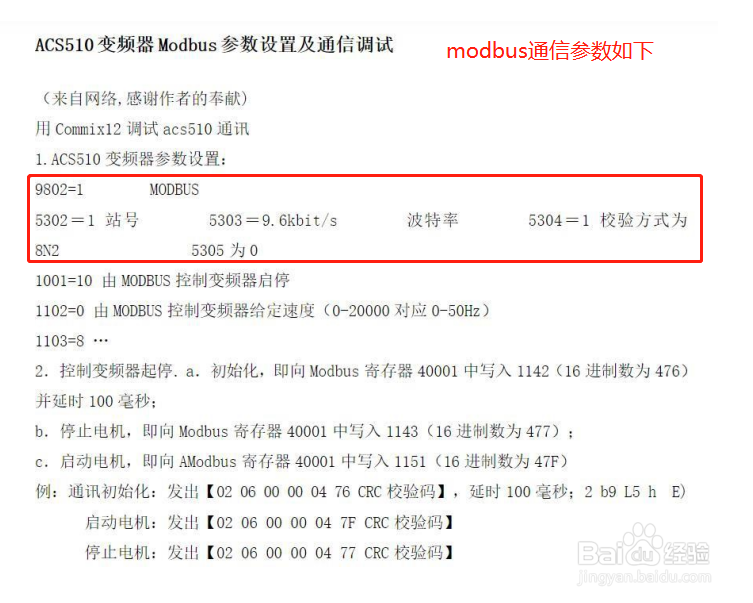

打开变频器通信资料

设置变频器由modbus 控制启停，给定速度，根据范例报文显示，站号为2，使用06 功能码（单寄存器写入）寄存器地址为0（注意：有些设备寄存器地址起始地址不为0，那么则需要对地址进行偏移）。

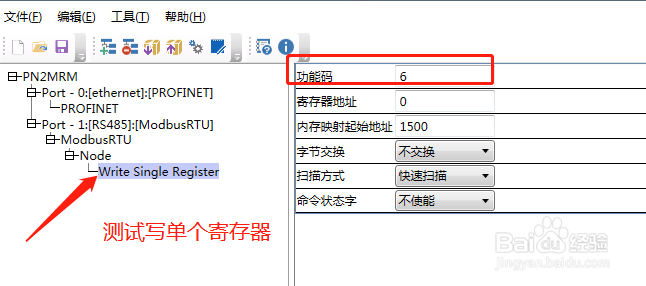

先选择写单寄存器，

内存映射地址对应PLC 中Q 地址的起始地址本例中为QB64，Modbus转Profinet网关下载配置后连接PLC 与从站设备，对PLC 地址中的QW 分别写入1142 1143 1151（十进制）控制变频器起停

以上内容为Modbus转Profinet网关连接松下变频器通信配置案例，希望能帮助到大家
