CAD计算多个相互搭接重叠图形的投影面积

1、打开CAD图形（这里用CAD 2016版锿洞斜嗤演示），可见：由φ800的圆经过搭接、重叠后，形成了一个极不规则的整体图形。此时，要计算整个图形的投影面积。

2、点击“面域”命令。

3、选中所有图形，按回车键或空格键。可见：原来的粉红色图形全部变成了白色，说明已将个个圆定义成了个个面域（至于为什么会变色，待查）。

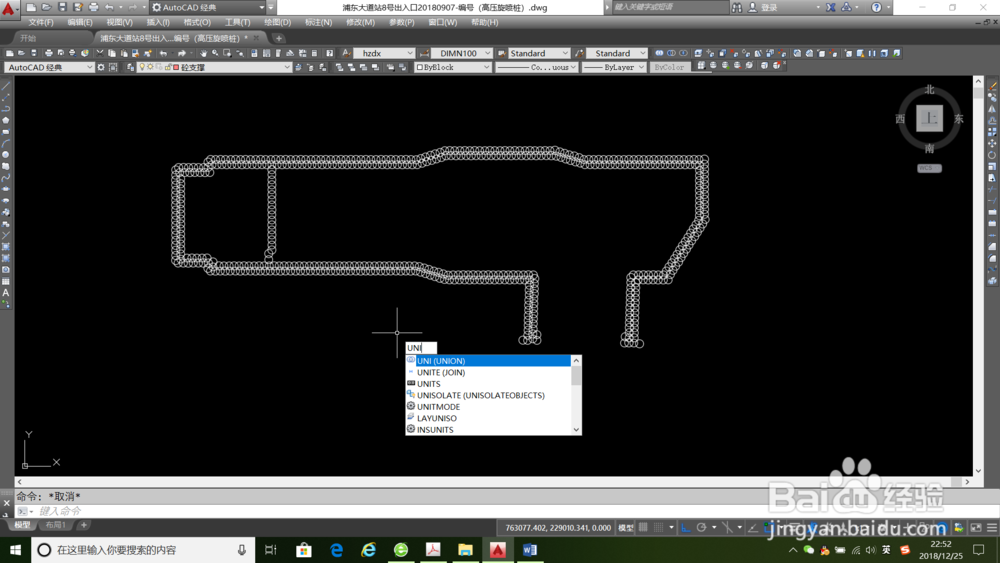

4、键入“UNI”命令，按回车键或空格键；选中所有图形，按回车键或空格键。可见：原来搭接、重叠的图形瞬间变成了只有外轮廓线的面域图形。

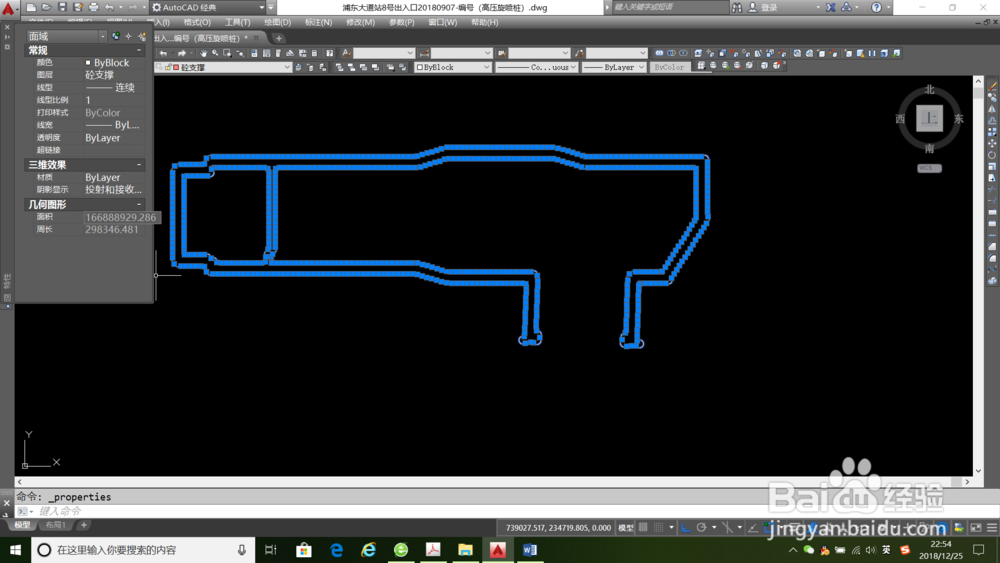

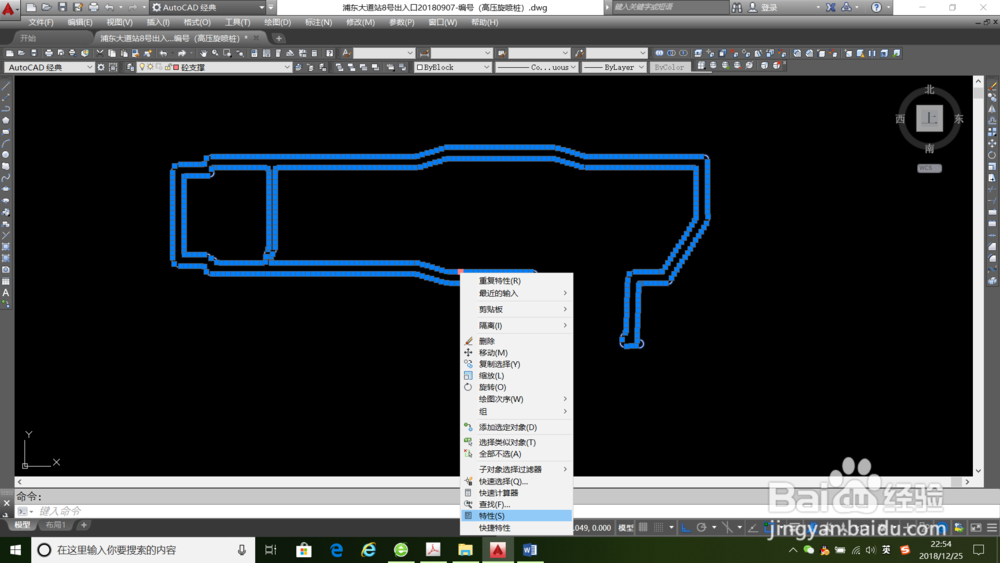

5、点击右键，选择特性，此时即可查看几何图形的面积、周长。
