发光二极管限流电阻如何计算

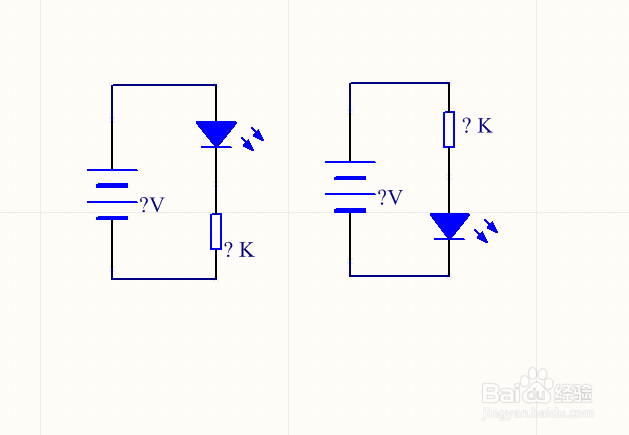

1、我们看一下LED的2种典型接法，电池电压不确定，限流电阻不确定。但是有一点可以肯定的是LED的导通压降跟正常工作的电流值都是确定的。一般发光二极管的导通压降大概是1.6或1.7左右，正常工作电流是20mA

2、电池电压我们假设是用5V电压，那电阻的阻值如何计算呢？因为要计算的阻值是限流电阻的阻值，所以在已知电流（20mA）一定的情况下，计算电阻上的电压。也就是电源电压5V减二极管电压1.7V= 3.3V。

3、电阻上的电压计算出来了，那么，在5V电压下的LED限流电阻阻值也就出来了，根据欧姆定律，R=U/I计算。 限流电阻R=3.3V/0.02A

4、计算公式得出电阻阻值大概是165欧左右，当然，不同的二极管导通压降也不同，这只是红色LED参考值。发光二极管的电流尽量控制在20mA以下比较保险哦！
