网格化环境监测系统——安装步骤

1、把三节立杆和避雷针按下图所示连接，按如图从左到右顺序，釉涑杵抑表示立杆的由高到低的顺序（图中红色箭头方向为立杆由高到低的顺序），依次连接，如下图：

2、三节立杆安装完之后，凸鹣沮北把保护壳从高到低直接套入即可（图中红色箭头方向为保护壳的走势），立杆方向调整环可以把立杆调整到所需方向如下图：

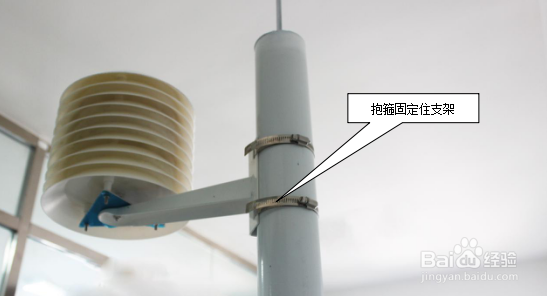

3、立杆接好之后，安装百叶箱的支架，支架的位置根据个人需求而定（在防水箱之上的范围内），如下图所示。

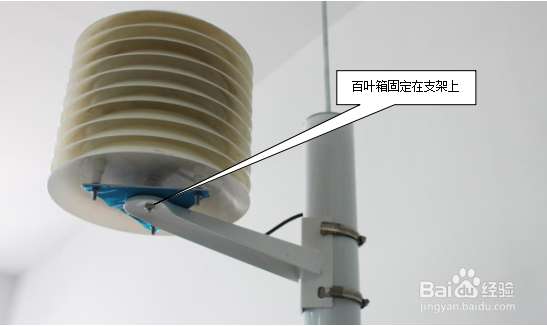

4、支架安装完毕，把PM、温湿度等传感器的百叶箱安装在支架底座上，如下图：

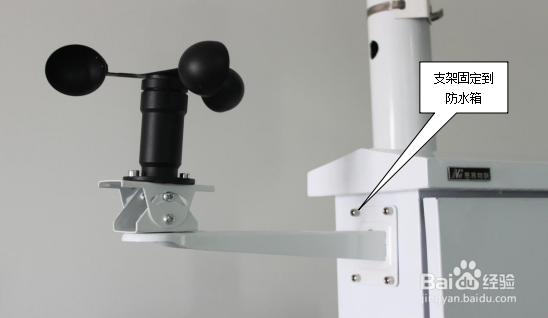

5、然后，将安装风速风向的支架固定到防水箱左右两侧，如下图：

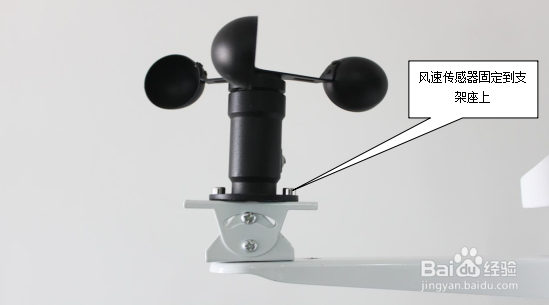

6、将风速风向传感器直接用螺丝固定在支架横杆座上，如下图：

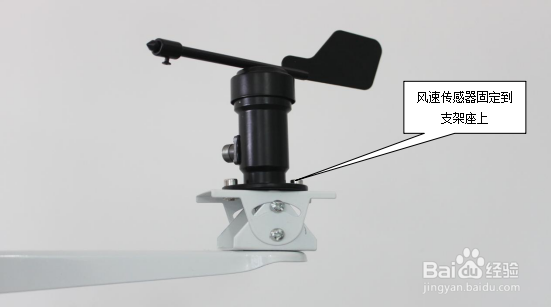

7、切记：风向传感器底座固定在支架上的时候，风向传感器上面的白点朝向正北方向。如下图：

8、固定好传感器后，用包箍把防水箱固定到立杆（固定高度根据个人所需而定），下图为防水箱的背面固定图。

9、整体图如下：
