怎么看园林施工图

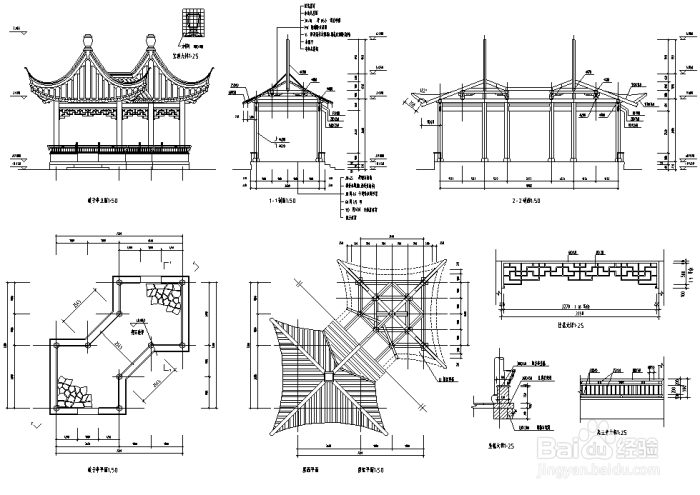

1、这个是典型双亭的园林施工图，这个图纸详细展示了亭的平面、立面、剖面等。这样古典的亭子，还需要增加详细的细部做法。这样工人才能按图施工。在亭子的平面需要标明尺寸，立面需要标明高度。

2、这是一组园林构筑的图稀佘扬擗纸，体量较大，分别为一组建筑的南立面与北立面。可以看出它们高度、宽度尺寸相同。但是具体的建筑立面有所差异，毕竟在建筑设计中，南北两面的房屋布局不同，导致南北立面不同。

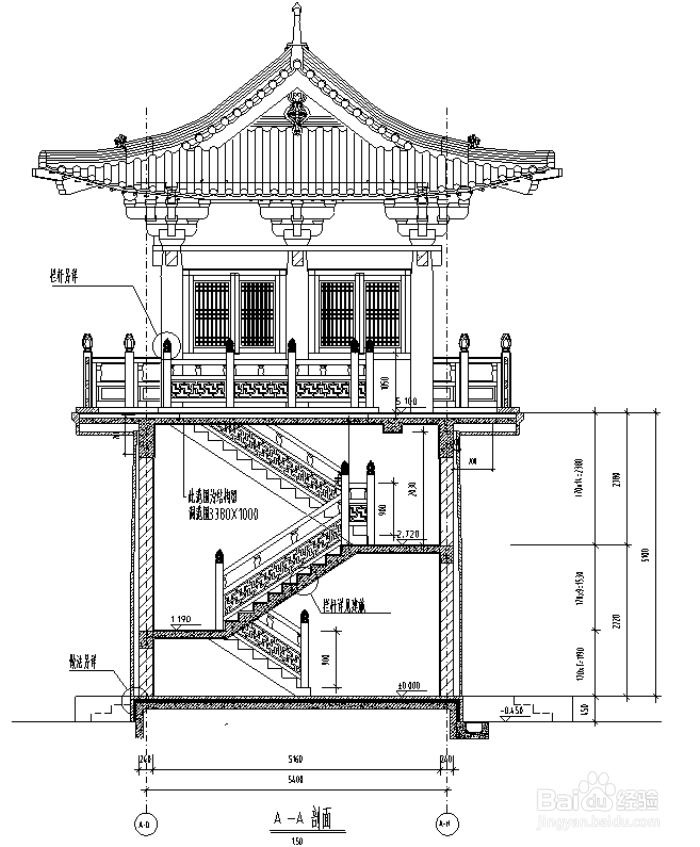

3、这是一个有楼梯的园林小品构筑，从图中可以看到这张图主要想表达的是踏步、楼梯的做法，标明了详细的立面尺寸，画出了栏杆的位置，一般这样的园林构筑，10个踏步左右就会需要一个休息平台。

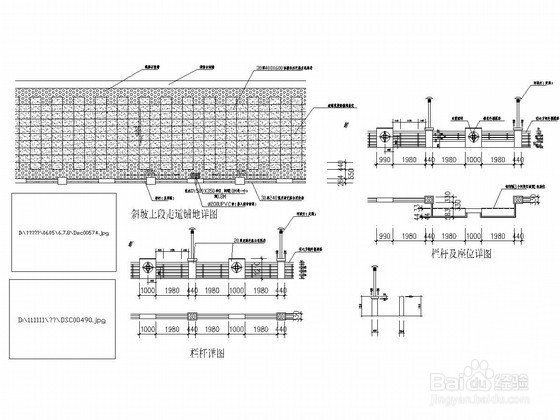

4、这是一组典型景观围墙的做法，一般景观围墙的高度根据甲方的需求而定，其立面做法包括所用的材料也需要用和周围建筑、景观所搭配的风格。比如欧式风格围墙可以使用铁艺，中式风格围墙采用白墙黑瓦。

5、这个景观构筑也非常值谀薜频扰得一提，除了常规的平面、立面、剖面图外，因为它是独立的一个构筑，但是有两层起翘的顶，因此它的平面部分就需要绘制底座部分的平面图，第一层起翘结构截面图，第二层充全煲镆起翘结构截面图。这样才能将这个构筑的结构和尺寸表达清楚。

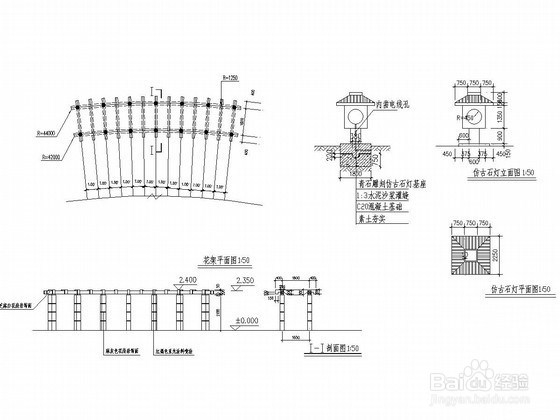

6、这是一组典型园林构筑缇吾怩舭——花架的施工图和仿古石灯施工图，这一类的施工图较为简单，平面、立面、剖面都非常简单，同柙丕牌容易看懂，需要注意的是园林施工图还需要标明确切材料，比如需要使用木材，应该详细写出用什么类型的木材，什么颜色的木材，如：褐色菠萝格。
