CAD中怎么把画好的直线变虚线

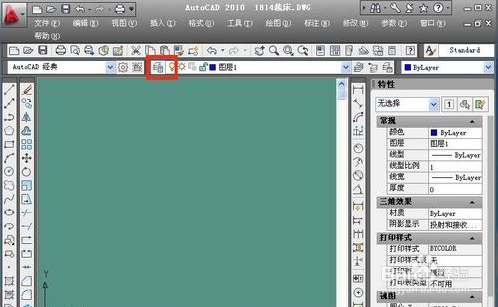

1、1.首先打开cad软件，再打开的cad软件窗口上面点击图层特性管理器按钮

2、2.点击图层特性管理器按钮以后出现图层特性管理器窗口，在窗口上面点击新建图层按钮

3、3.点击新建图层按钮后会在右侧出现一个新建的图层，点击图层的名称，把名称改成虚线，再点击图层的颜色，选择一个适合的颜色。然后再点击图层的线型进行线性的选择。

4、4.点击图层线型以后出现选择线型窗口，在窗口上面选择合适的虚线线型，如果没有的话就点击窗口上面的加载按钮

5、5.点击加载按钮以后出现加载或重载线型窗口，在窗口上面找到要选用的虚线线型然后点击确定

6、6.点击确定以后再图层特性管理器窗口右边看到新建的图层的线型，然后点击该图层，再点击窗口上面的置为当前按钮把新建的图层设置成当前图层

7、7.设定好虚线图层以后，在设定虚线图层为当前图层的前提下画线，这样画出线就是虚线了。
