hypermesh网格快速三维建模小技巧

1、打开软件，导入三维CAD模型： 本例以：软件自带的文件TETMESH_PM.hm文件为例， 软件版本11.0。

2、按下F4, 检查模型主要尺寸；然后按下o 键设置合适的容差；本例：主直径约为74mm， 容差可设为0.1； （ 该步骤可忽略，作者建议设置一下）

3、点击autocleanup; 将目标单元尺寸设为3；（ 该步骤可忽略，作者建议设置一下）

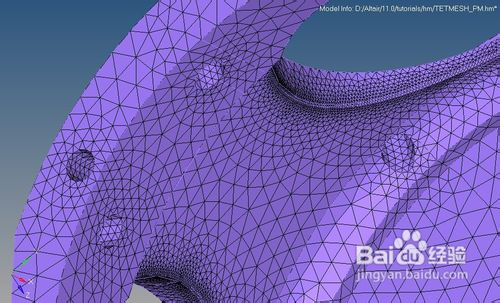

4、直接生成三维模型；进入3D-tramesh， 按下图设置，点击mesh,即可自动生成高质量的三维网格模型。

5、chec氯短赤亻k elems查看建模效果；如果网格质量不高需要进行调整，对于本模型，共生成单元：49740,节点：206067. 网格质量达到计算要求。建模完成。
