如何用24线8*8双色点阵51单片机接线显示

1、首先准备好5v电源，单片机最小系统、24线8*8双色点阵和若干条杜邦线。

2、然后观察8*8点阵的引脚分布，侧边有字母的向着自己，依次为8*8点阵的引脚序号。

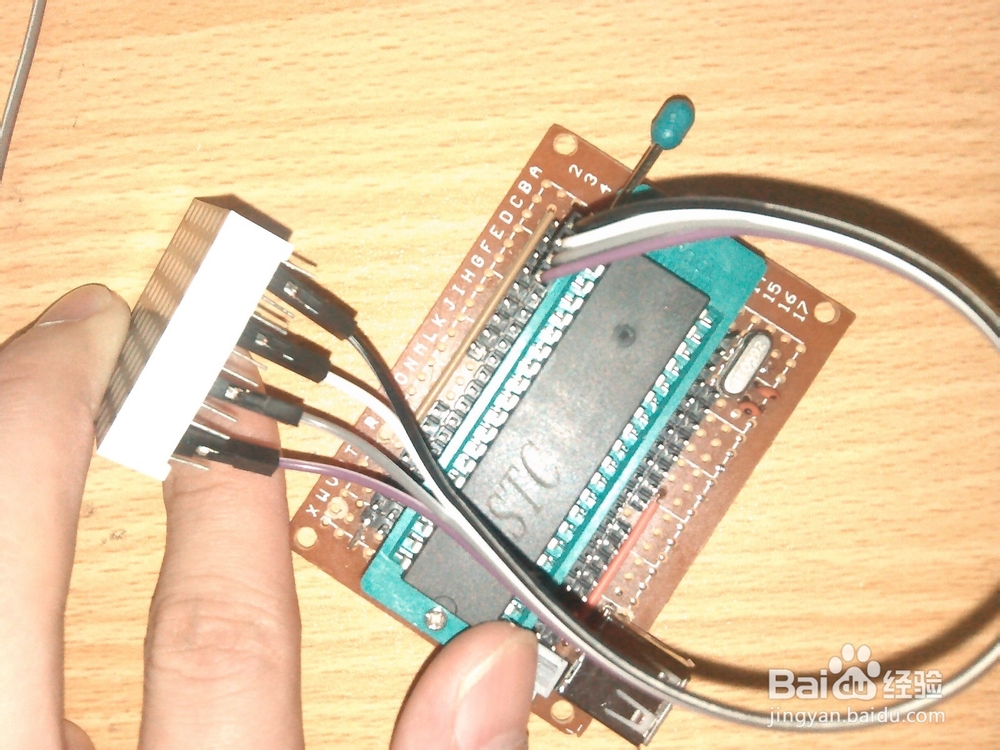

3、8*8点阵2，5, 8，11引脚分别接单片机的P2.0，P2.1，P2.2，P2.3。

4、接着8*8点阵3,6,9,12引脚分别接单片机的P3.0，P3.1，P3.2，P3.3。

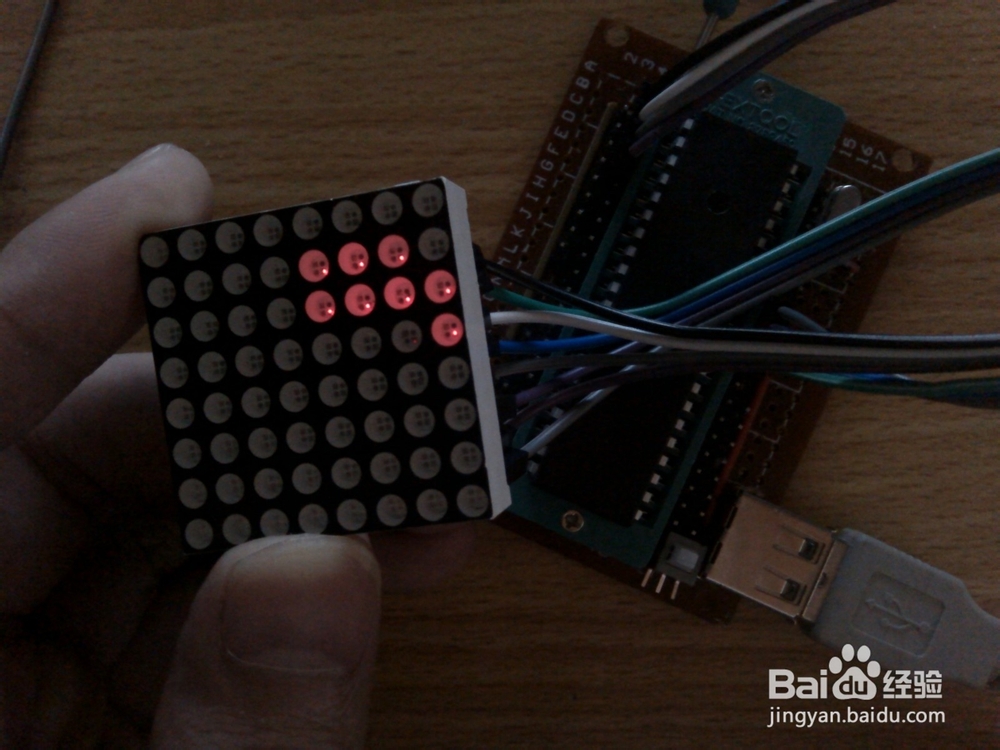

5、通电试了试，观察到8*8点阵显示了“0”字的四分之一。

6、再次8*8点阵14,17,20,23引脚分别接单片机的P2.4，P2.5，P2.6，P2.7。

7、再通电试一下，可以观察到8*8点阵显示了“0”字的一半。

8、再接上剩下的线，将8*8点阵15，18,21,24引脚分别接单片机的P3.4，P3.5，P3.6，P3.7。

9、通电试了一下，点阵上显示了一个完整的"0"字。

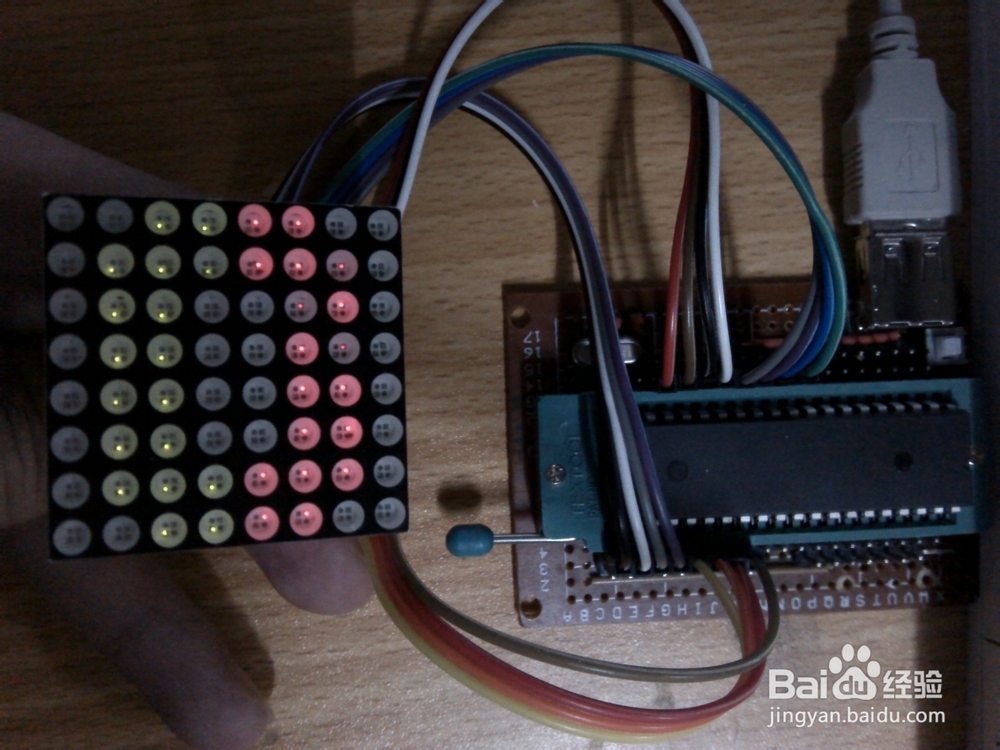

10、最后再将8*8点阵2，5, 8，11引脚分别改接8*8点阵引脚的1,4，7,10即可显示双色的”0“字。
