Fluke FTK1450/FTK2000/1000光纤测试仪操作步骤

Fluke SimpliFiber Pro 系谱驸扌溺列FTK1450，FTK2000，FTK1000光纤测试工具包提供一台光功率仪，光功率光源，以及光纤定位器。它能完成以下功能： 在一次测试中可以测量多种波长的光功率及功率损耗。连讯达许工根据个人经验其中光功率仪测量的波长为850 纳米，1300 纳米，1310 纳米，1490 纳米，1550 纳米，以及1625 纳米。光源的波长取决于所使用的光源类型。• 用CheckActive™ 模式检测光纤的光学活性。• 用FindFiber™ 模式确认接线板上的链路。• 使用备选的可视故障定位器以及光纤显微镜，你可以给光缆问题点定位并且检查光纤端面的污染或损坏。• 储存1000 条记录。你可以使用LinkWare 软件把记录上传到个人电脑上，并且创建专业水准的测试报告。

工具/原料

SimpliFiber Pro 光功率仪

SimpliFiber Pro 850/1300 光源

SimpliFiber Pro 1310/1550 光源

VisiFault 可视错误定位器

两节FindFiber™ 光源

仪器界面介绍

1、光功率仪及光源的功能：A X：开关键。B R S T：软按键，根据当前屏幕显示提供相应功能。功能显示在按键的上方。C M：选择光功率仪测试模式。要进入滤鲇魍童设置模式，长按 M 键四秒钟。D 液晶显示屏。E 带有可互换连接适配器的输入端口。参见第16 页。F 用于上传测试记录至个人电脑的USB 端口。G A：选择自动波长模式。AUTO LED 指示灯点亮。按Z键改变波长。波长LED 指示灯表示波长。H M：连续波与2000 赫兹调制输出信号之间的切换键。如果连续输出，CW/2 kHz 的LED 指示灯点亮。如果调制输出，LED 指示灯闪烁。亦用于打开或关闭自动关机功能。I I：选择FindFiber 模式。如果光源处于FindFiber 模式，ID LED 指示灯点亮。J 如果电池电量低，LOW BATTERY LED 指示灯连续闪烁。如果自动关机功能关闭，则LED 指示灯间歇闪烁。K 带有SC 型适配器的输出端口。

侦测激活的光纤

1、光功率仪的CheckActive 模式可以让你快速确定光纤是否连接到了激活的设备上。此模式可以帮助你定位激活的链路，同时避免危害辐射的泄漏。要使用CheckActive 模式：1 长按M键直至出现CheckActive。2 将光功率仪与光纤相连接。光功率仪显示光纤激活，如图所示。

给光纤定位

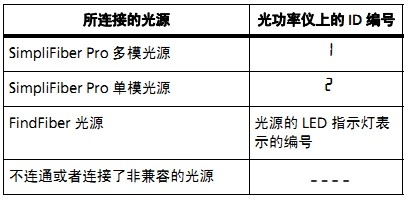

1、FindFiber 模式帮助你快速确定接线板上的链路连接。要使用FindFiber 模式：1 将光功率仪以及一个SimpliFiber 光源或一个FindFiber 光源或多个FindFiber 光源连接到链路上，如图6 所示。2 打开光功率仪及光源或FindFiber 光源。• 如果你使用的是SimpliFiber 光源，那么按下光源上的I键。• 若要改变FindFiber 光源传输的编号，则关闭光源，长按电源键4 秒钟，然后当预期的LED 指示灯点亮时松开该键。3 长按光功率仪上的M键直至FindFiber 出现。4 光功率仪所表示的连接如表所示：

测量光功率

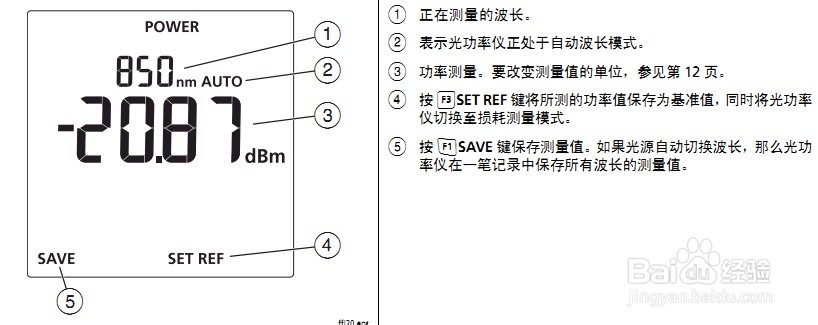

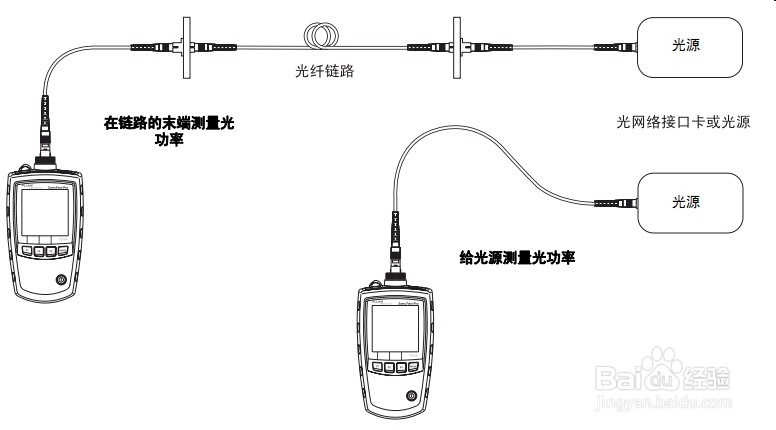

1、光功率的测量表示光源，如光学网络界面卡或者光学测试设备，所产生的光学功率的数值。要测量光功率：1 清洁待测链路或光源上的连接器。使用光纤光学溶剂或者光学拭布或者棉签来清洁连接器2 长按光功率仪上的M键，直至出现POWER3 按图 所示进行连接。4 按下光功率仪上的SV键选择光源所产生的波长。5 要保存测量值，按下RSAVE 键。光功率仪短暂地显示记录编号及OK。如果光源自动切换波长，那么光功率仪在同一笔记录中保存所有波长的测量值。

维护

1、• 不要打开仪器机身，仪器内无用户可维修的零件。• 擅自更换电子零件会造成测试仪器失去保障，并可能损害其安全特性。• 对于用户可更换的零件仅使用专门的替代零件。• 仅使用连讯达授权的服务中心。
