led日光灯生产流程

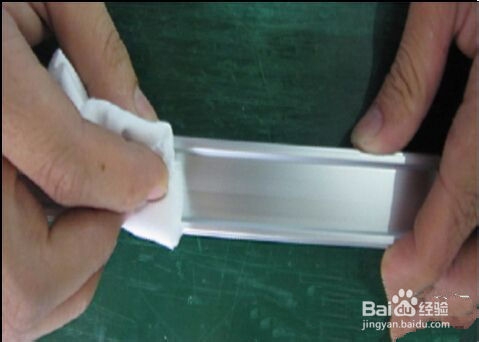

1、清洁铝管：　　1检查铝管是否有拉伤，压扁　　2.用酒精擦净铝管的要贴双面胶的位置，晾干酒精。 3.作业完毕,将作业品轻轻推于下一工位。

2、2贴双面胶：　　1检查铝管是否有拉伤，压扁　　2.用酒精擦净铝管的要贴双面胶的位置，晾干酒精。　　3.作业完毕,将作业品轻轻推于下一工位。

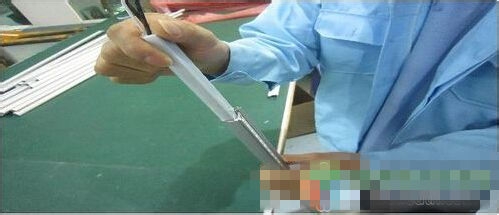

3、贴面板：　　1.检查是否有在贴双面胶的位置清洁干净，　　2.在铝管的平面贴上双面胶，双面胶起始端要爵奏笆棚与铝塑管平齐，边贴边用手按紧双面胶，尽量避免双面胶下面有气泡，用刀片沿着铝塑管两端的横截面裁断双面胶。　　3.撕下双面胶的隔层纸，边撕边看是否有气泡，如有就隔着　　隔层纸把气体往边缘处挤掉。　　4.作业完毕,将作业品轻轻推于下一工位。　　5.检查双面胶是否有贴歪气泡，　　6.撕开双面胶的其中一面，　　7.把铝基板在贴有双面胶的铝管的一头(间隙2mm)开始慢慢的边　　用手按边贴下铝基板，切不可一下整个铝基板贴上去。　　(如图所示)　　8.自检OK后，将产品轻轻交给下一工位。

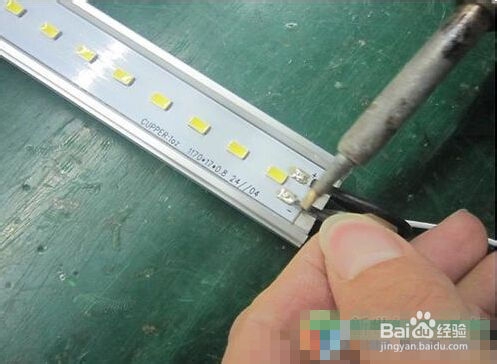

4、装电源：　　1.检查铝基板是否有贴歪，贴紧，　　2.把电源从铝基板上有“LED+”“LED-”的一锉枨嘉眉侧装入铝管，把白线　　端先装入，较长的白线穿到铝管另外一边，电源顺着放入铝管中。 3.作业完毕,将作业品轻轻推于下一工位. 焊红色DC线，黑色DC线：　　1.检查电源方向是否一致，压线，　　2.黑色线焊在红色线的一边(即“LED+”位置)　　3.黑色线焊在红色的线一边(即“LED-”位置) (如图所示)　　4.作业完毕,将OK产品推于下一工位。

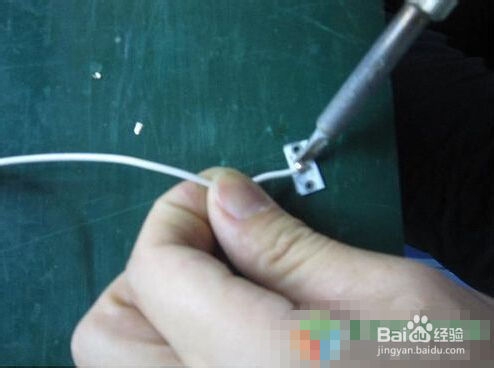

5、焊灯头PCB板:　　1.检查红黑线是否有焊反，尖点，假焊，　　2.把线焊在PCB中间的焊点(如左图所示)　　3.作业完毕,将OK产品推于下一工位。锁灯头线:　　1.检查焊好的PCB板是否有假焊，　　2.把焊好PCB板的AC线，孔与堵头空对齐，线朝堵头内板的对面　　3.用电批吸螺丝锁紧(如左图所示)　　4.作业完毕,将OK产品推于下一工位。

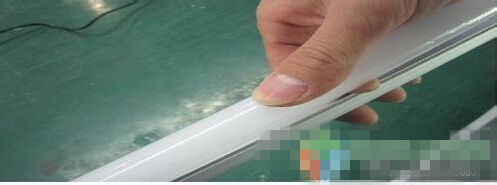

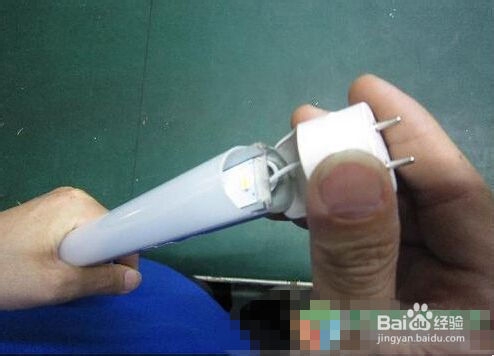

6、装PC罩：　　1.检查灯头内的螺丝是否锁紧，线是否有破皮，　　2.先用带酒精的碎布把PC罩内部清洁干净.　　3.把清洁好的PC罩装在铝管上。(如左图所示)　　4.作业完毕,将OK产品推于下一工位。 装灯头:　　1.检查PC罩两头是否与铝管一样长或短2mm　　2.首先把线折弯放入铝管内，　　3.把PC罩上面的保护膜撕开　　4.将灯头盖上对好螺丝洞。　　5.作业完毕,将OK产品推于下一工位。

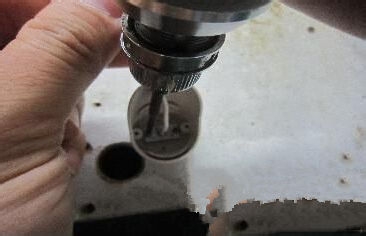

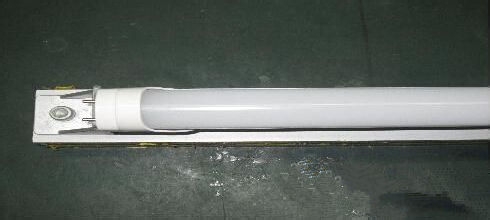

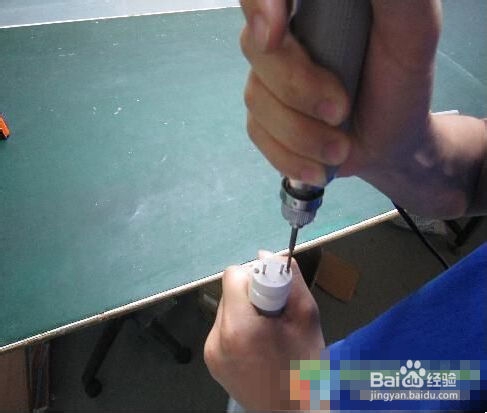

7、打螺丝：　　1.检查灯头与铝管的螺丝洞是豸阏恢闲否对好，是否有压线，　　2.把螺丝放在灯头上的螺丝洞里，　　3.用电批锁紧。　　4.作业完毕,将OK产品推于下一工位长度测试:　　1.喾丰洲搜检查螺丝是否有打紧，漏打，　　2.先把治具校准　　3.把灯管堵头平放入测试架内测试(如图)　　4.观察灯管能否能放入及放入后松紧;如不能放入或放入后间隙过大　　(小于3mm),放入待修箱　　5.作业完毕,将OK产品推于下一工位。

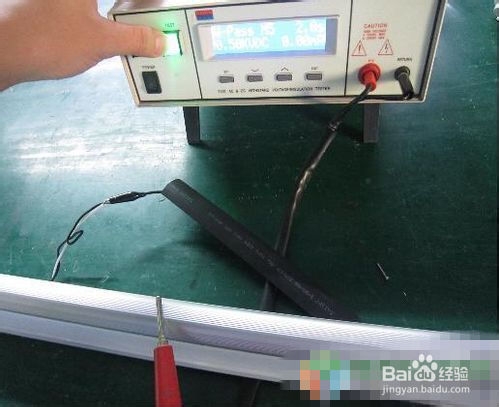

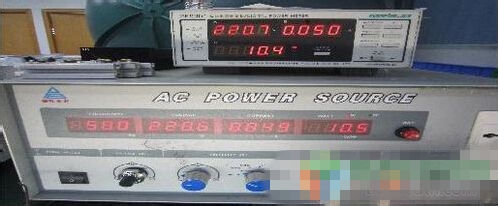

8、漏电测试:　　1.检查仪器是否0.50KU，DC，5.00mA　　1把灯管放在灯架上，背面朝上，(如图所示)　　2.右手拿着高压棒贴着铝管，左手按绿色开关，按完后2秒，　　显示绿灯亮说明此产善飧琳宴品OK，如果红的亮说明此产品ON放入不良区　　3.作业完毕,将OK产品推于下一工位。电性测试：　　1.打开保护开关(扳向“开”的位置)。　　2.把电源两AC线分别接在灯管的两堵头上(接之前要确保电源开关　　在“关”的位置)　　3.合上电源开关(扳向“开”)，此时观察灯是否全亮，若有部分　　不亮或是都不亮则是不良品，放入不良品区。若都亮，则把保护开　　关扳向“关”此时观察功率计的读数是否在正常范围9.5-11.2　　若在则说明是OK品。　　4.完成后装入纸箱内。

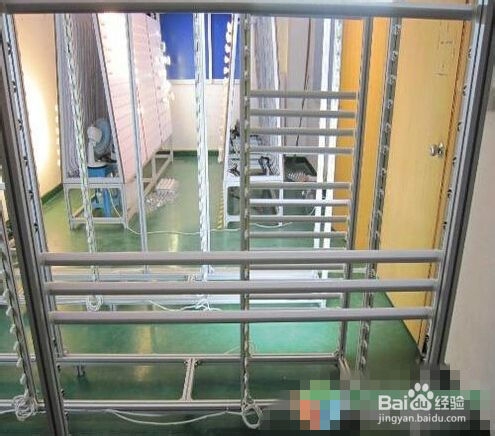

9、老化测试：　　1.取测试好的产品装入老化架测试48H。　　2.测试48小时后，观察灯是否全亮，若有部分不亮或是都不亮则　　是不良品，放入不良品区。若都亮，则是良品。　　3.完成放入包装区，准备包装。
