如何在CATIA钣金模块使用Extrusion命令

1、打开CATIA软件，并在菜单栏中选择开始，在下拉列表中依次选中机械设计>Generative Sheetmetal Design，进入钣金设计模块；

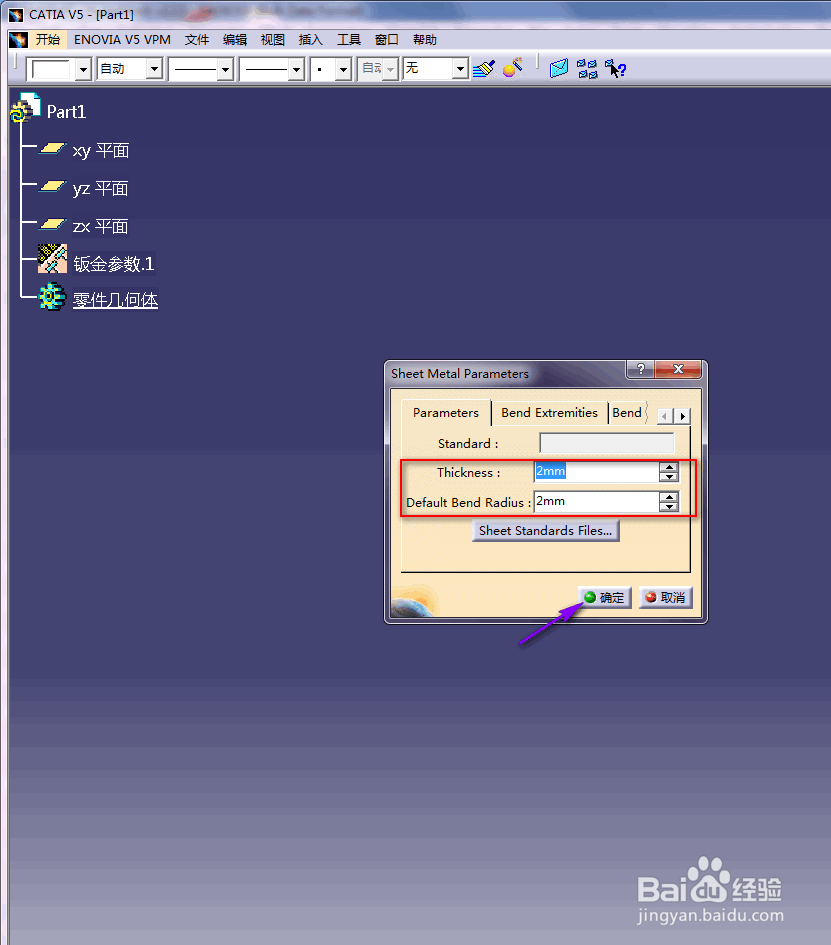

2、在插入菜单中选择Sheet Metal Parameters，即设置钣金相关参数，在这里我们只需填写钣金厚度和折弯角大小即可，分别为2mm；

3、以zx平面为草图基准面进入草图界面，绘制一个如图所示的三段曲线，尺寸为40×25×40，操作完成后退出草图界面；

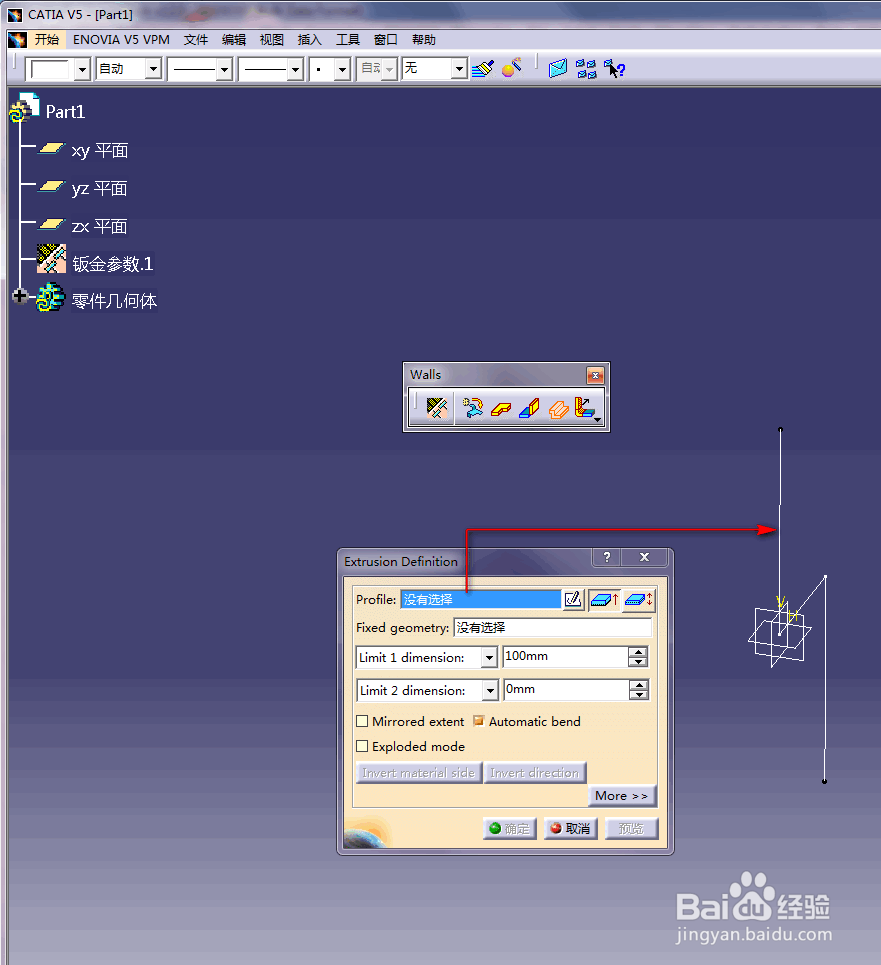

4、在右侧工具栏中选择集成面板wall，并在其中鼠标单击Extrusion命令；

5、弹出命令对话框，在对话框中鼠标单击Profiles框，然后将鼠标移动至视图界面，选择刚生成的草图；

6、将Fixed geometry设置为草图1\定点1，限制尺寸设置为100mm和0mm，单击预览查看视图变化；

7、重新设置限制尺寸为+50mm和-50mm，单击确定完成所有操作，这样我们就生成了一个带有圆角的钣金件，如下图示。
