矿用天轮的分类原理与参数

天轮安装在井架上，作支撑，供矿井提升时支拖提升机卷筒到提升容器之间，引导钢丝绳转向之用。绳槽带塑衬或胶块，增加钢丝绳的使用寿命。

矿用天轮分类与原理

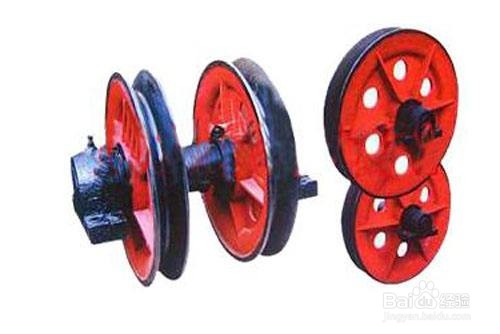

1、矿用天轮类别：矿用游动天轮、矿用立井固定天轮、矿用单槽凿井天轮、矿用双槽悬吊天轮。

2、矿用天轮工作原理1)立井天轮及凿井天轮的轮体只作旋转运动。2)立井天轮主要用于立井提升及斜井箕提升。3)凿井天轮用于立井凿时悬吊吊盘及稳绳。4)游动天轮的轮体除作旋转运动外，还可以轴向移动，主要适用于串车提升。

3、矿用天轮优势（1）矿用天轮对固定轴、游动轴及钢绳完全无磨损、耐高压、自润滑、特别耐磨，使用寿命2坎怙醣秸年以上，其固定或游动轴基本可永久使用不换。（2）模压或部件式钢制天轮，肆零婧泸谕明零零陆捌零伍叁柒外轮绳槽均配置超耐磨非金属衬块，无磨损、无滑跳、安全、耐磨、耐用。

矿用天轮参数

1、型号：TLG1600/9.5-11绳槽底圆：1600直径D(mm)：9.5绳槽：10半径R(mm)：11适用钢丝绳直径(mm)：15-20轴承座中心高(mm)：140

2、型号 天轮直径（m） 钢丝绳直径（mm） 两轴承中心距（mm）TXG-800/16 0.呖分甾胗8 16 500TXG-1000/20 1.0 20 550TXG-1200/20 1.2 20 550TXG-1400/24.5 1.4 24.5 600TXG-1600/24.5 1.6 24.5 600TXG-2000/24.5 2.0 24.5 700TXG-2500/28 2.5 28 800
