CAD中如何出图(1)

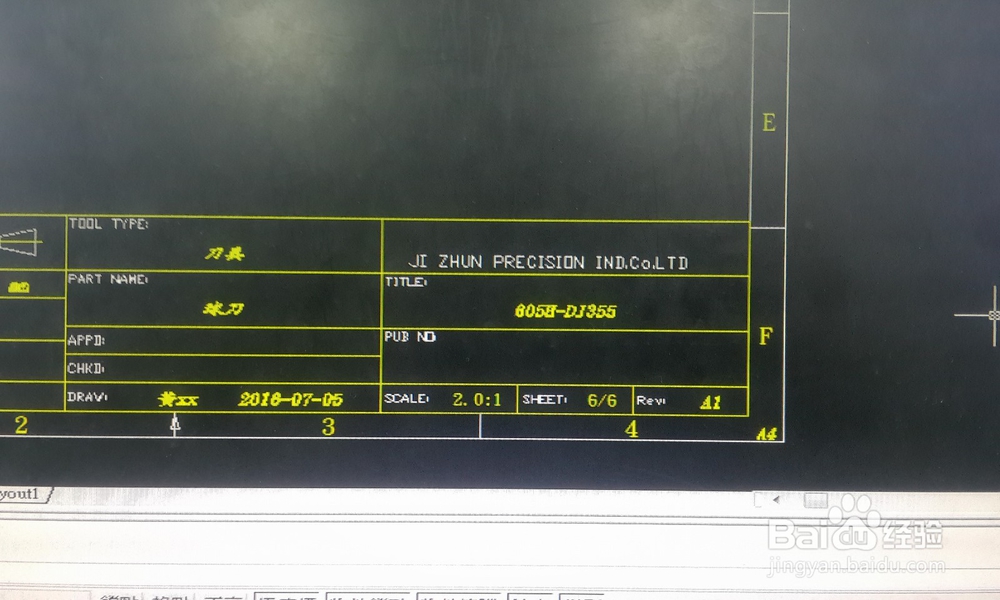

1、1.首先我们需要建立图框，很多公司都有规定版本的图纸图框，可以直接借鉴来用一下。

2、2.接下来就是完善我们的图框，首先我们应注意我们图纸的名称，不同的刀具加工步骤及图纸不一样的哦。

3、3.接下来就是我们的公差尺寸，很多不重要的尺寸都需要这些公共公差。

4、4.然后是我们的图档路径，这个别人有什么不懂的，或是需要用到电子档的话都可以出来参考。

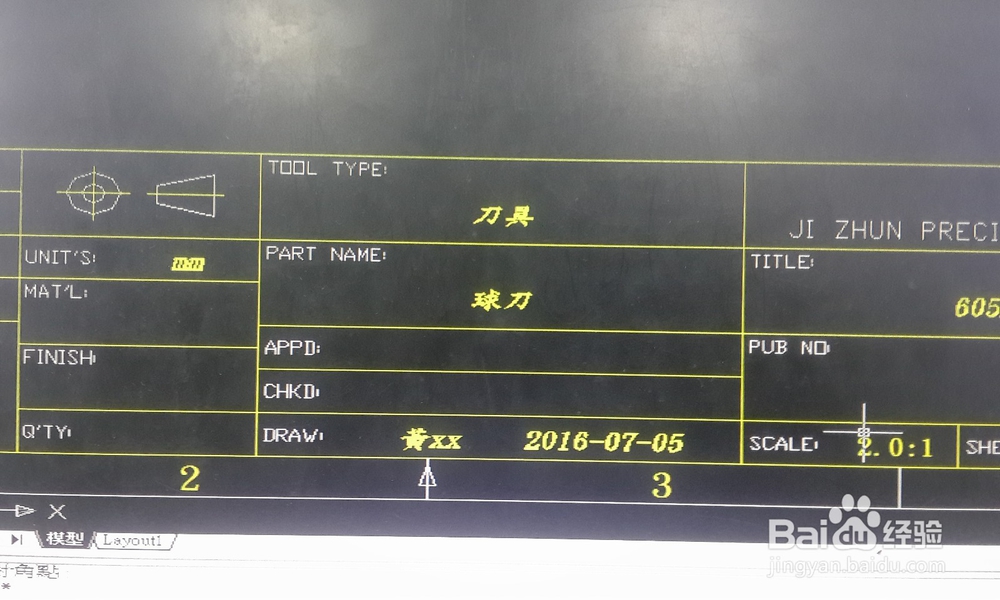

5、5.三视图的形式和图纸的尺寸单位一定要标记清楚，这个可能由于公司或是地区的差异有所区别。

6、6.图纸的名称，类型，及作者还有图纸日期这些不用说都是需要完整的写上去哦。

7、7.最后修一下我们图纸的比例，版本。这是区分同种图纸必要的数据。

8、8.最后标记我们需要的注意的事项，这样我们的图框就完成了。
