DS-2000D变压器低电压短路电抗测试仪界面操作

1、面板功能介绍如图，USB接口主要用于测碍测行臬试数据的导出或程序升级；RS232串口主要用于仪器的通讯及软件升级；电流/电压测试端子用于单、三相变压器试验接线；内/外电源切换键用于测试电源类型的选择切换；外接电源输入端子用于测试时使用外部调压器电源输入或检定时功率电源的电流输入；打印机用于测试结果的打印输出。

2、仪器的操作步骤打开仪器面板电源开关，仪器进入待机状态，屏幕上显示机型、名称、测试程序版本、制造商、电话、时间等；屏幕右下方伍啪怪顼显示三个操作键提示符：【升级】、【时间】、【启动】，见下图。【升级】键：厂家对仪器程序进行软件升级或调试时使用，用户一般不用（使用仪器时切勿随意按动，以免误操作造成程序被删除或继电器误动作）。【时间】键：设定仪器内部日历时钟，按【时间】进入时钟设置状态，光标首先指示年份上，然后按数字键依次输入年，月，日，时，分，秒（均为两位数字）。

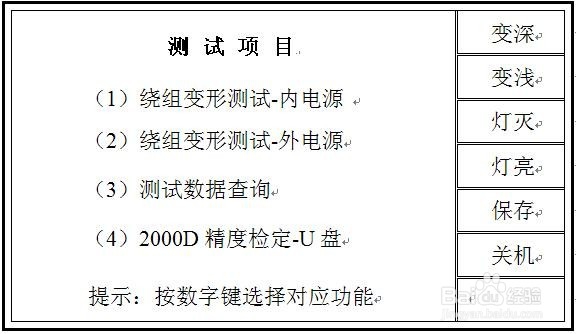

3、各菜单的功熹栳缂靖能与使用按【启动】键进入仪器主菜单，进入仪器功能选项，见下图。根据屏幕正下方显示提示：分别按数字键1，2，3，4可选择进入对应项目菜单。根据现场环境光线及温度的不同，此时可调节显姨胀兽辱示屏【变深】、【变浅】、【灯灭】、【灯亮】操作键，直到屏幕背光度合适。仪器关机前按【保存】键，仪器内部存储器自动记忆仪器试验设置参数，方便下次开机或重新试验时参数设置。按【关机】键仪器进入软关机状态。

4、变压器绕组变形参数测试以采用仪器内置电源为例：1)在主菜单界面按【启动】键，仪器屏幕显示见下图。（测试前应先检查电源端口的电源模式是否设置在内电源模式）

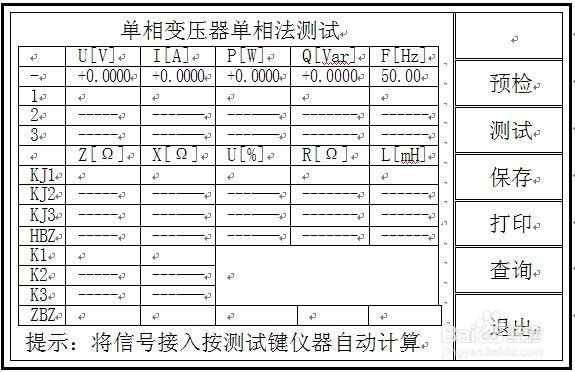

5、2) 选择数字键【1】，仪器屏幕进入“单相变压器单相法测试”菜单。

6、在变压器相关参数设置完成后，按【试验】键，屏幕进入待测试状态。根据屏幕提示按压【预检】键，提示显示接线正常后，再按【测试】键仪器自动施加试验电源测试并计算结果。

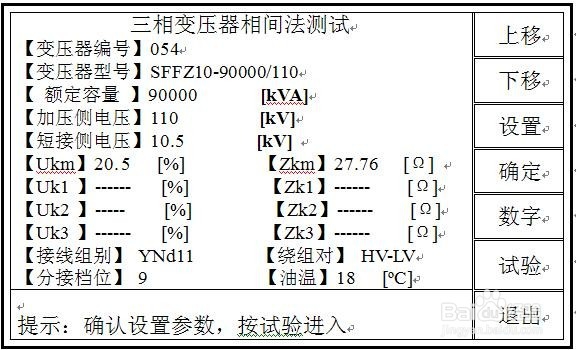

7、3）选择数字键【2】可进入“三相变压器相间法测试”菜单。

8、4） 选择数字键【3】可进入“三相变压器单相法测试”菜单。

9、5） 三相变压器相间法（或单相法）测试结果显示菜单界面。

10、6） 选择数字键【4】可进入“变压器铁芯参数测试”菜单。
