如何在CATIA钣金模块使用圆柱弯曲命令

1、首先我们打开C钽吟篑瑜ATIA软件，并点开开始菜单的下拉列表，依次选择机械设计>钣金模块，并以xy平面为草图基准面，进入草图界面；

2、以原点为基准点，绘制一个椭圆，椭圆的长边及短边尺寸分别设置为100和50mm，操作完成后退出草图界面；

3、继续以yz平面为草图基准面，用同样的方法绘制一个尺寸相等的椭圆，如下图所示；

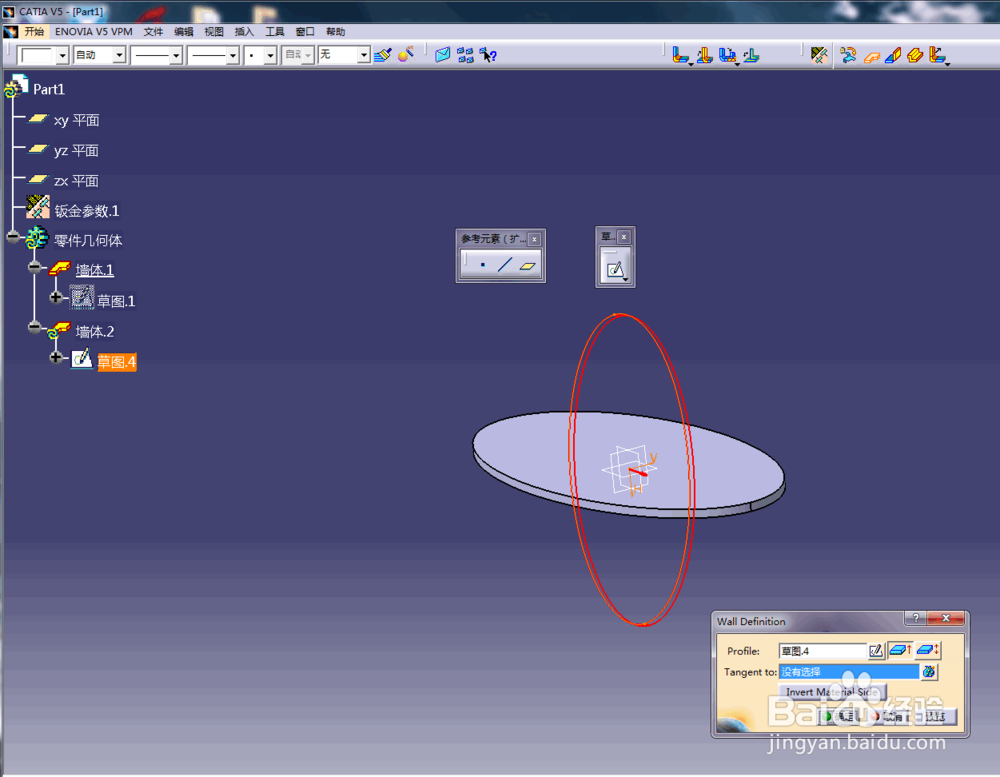

4、分别对草图.1和草图.2进行墙体命令操作，生成壁厚为2mm的薄壁板件<钣金参数要提前设定>；

5、单击圆柱曲面命令，弹出命令对话框Bend Definition，在Support 1和Support 2中分别选择刚生成的墙体.1和墙体.2，单击预览查看；

6、在命令中可以看到钣金的弯曲半径为2mm，弯曲角度为90度，单击确定完成操作；

7、这样我们就通过圆柱弯曲命令生成了如下图所示的实体。
