角钢冲孔生产线排料参数设置步骤

1、排料就是将几个工件适当安排到一较长的角钢坯料上，以便合理利用原材料，提高生产效率。角钢线自动工作的过程就是按排料文件所生成的程序一步步执行。在程序列表中选中要排的工件程序，点击排料。系统弹出排料列表窗口，如下图。

2、在排料列表窗口中，列出了所有预选中工件规格相同且剩余数量大与零的工件程序。在排料数量列中输入对应程序要排料的数量，点击回车即可将改程序排入毛胚料，一次可以排四种不同工件，一一排入即可，排料数量一定要小于或等于剩余数量。毛胚料长度，可以人工输入也可自动测长，自动测长方式前面以介绍。选择好排料工件还要设定余料方式，点击设置弹出下图

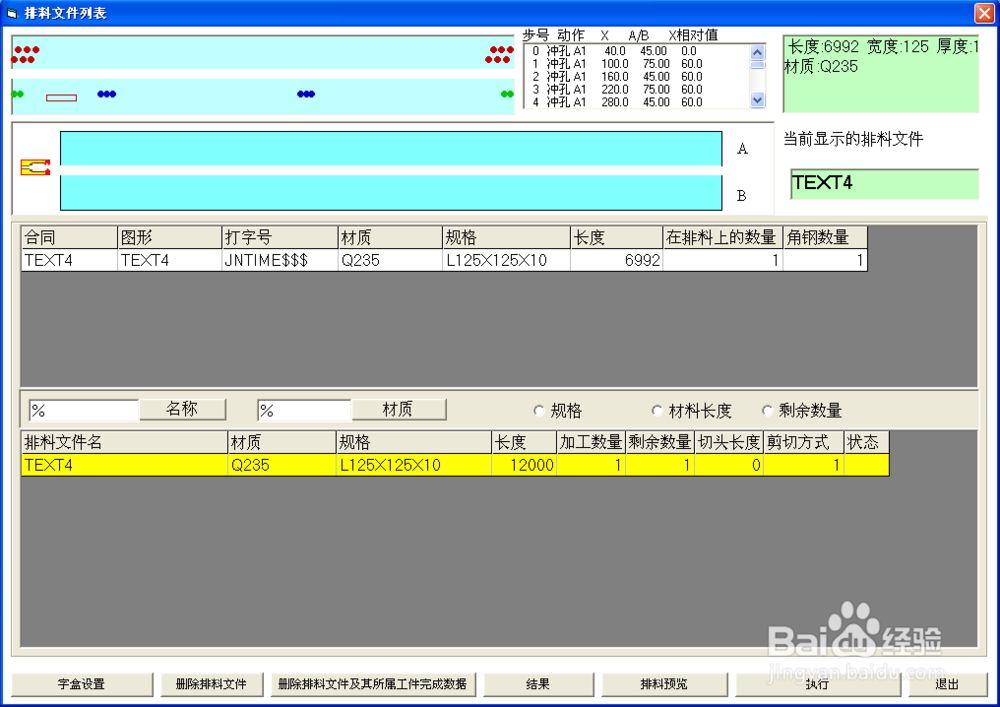

3、点击程序列表窗口中的排料列表或单击菜单中的排料列表弹出排料列表窗口（如下）。

4、在自动工作时，排料文件中不同的工件应该打印上自己的工件名。这只能靠换用不同的字模来实现。安排字模：点击字模设置弹出如下窗口，将字模顺序与打字机放置的顺序对应起来确定即可。
