AutoCAD中快捷键AL的用法

1、对齐（命令为ALIGN，快捷键为AL）是一个集移动、旋转、缩放于一体的强大命令，既可以用于三维对象编辑，也可以用于二维对象编辑。下面以二维对象编辑为例，图1是对齐前的图形，现在移动矩形，使A点与直线CD的C点重合，并旋转矩形，使B点旋转到直线CD上。

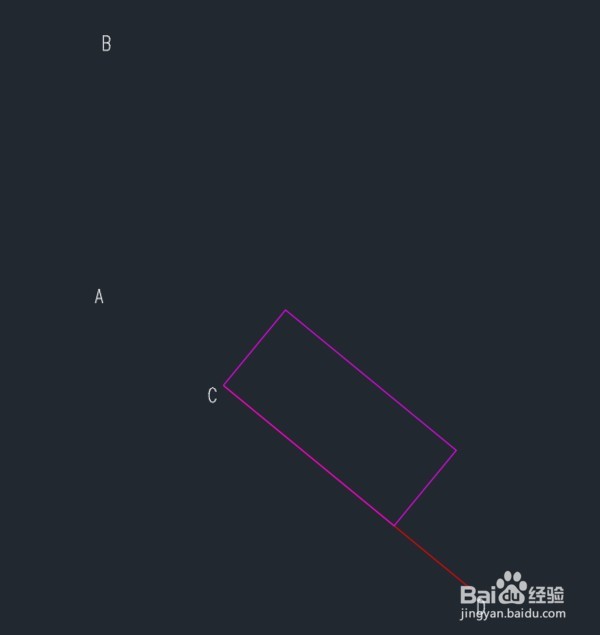

2、下面是命令执行后按F2复制的内容，括号中是手动加入的操作过程说明：　　命令: AL　　ALIGN　　选择对象: 找到 1 个（选择矩形）　　选择对象:（回车——用空格代替，下同）　　指定第一个源点:（捕捉A点）　　指定第一个目标点:（捕捉C点）　　指定第二个源点:（捕捉B点）　　指定第二个目标点:（捕捉D点）　　指定第三个源点或 <继续>:（回车——因为在二维中，无需第3点对齐）　　是否基于对齐点缩放对象？[是(Y)/否(N)] <否>:（默认为“否”，回车接受）　　得到的结果如下图2：

3、因为最后提示是否缩放，接受了默认的“否”，所以矩形大小无缩放变化。　　下面是同时缩放的情况，F2复制的内容中与前面操作相同的就不加注说明了。　　命令: AL　　ALIGN　　选择对象: 找到 1 个　　选择对象:　　指定第一个源点:　　指定第一个目标点:　　指定第二个源点:　　指定第二个目标点:　　指定第三个源点或 <继续>:　　是否基于对齐点缩放对象？[是(Y)/否(N)] <否>: y（输入“y”并回车，表示要同时按CD的长度缩放矩形，使AB的长度＝CD的长度）　　得到的结果如下图3：

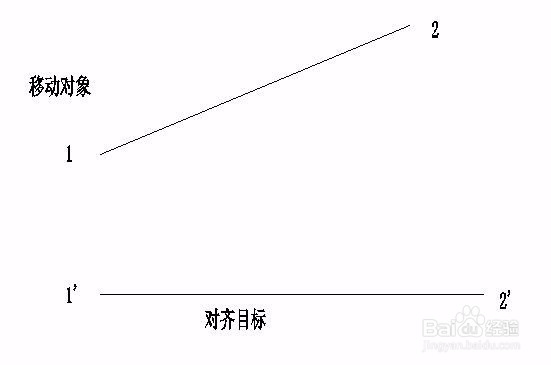

4、简单点说就是这样的：AL对齐命令。al 回车1.选择移动对象的，回车2.源点选择1，目标点1‘，3.源点2选择2,目标点选择2’回车4，是否缩放，意思就是是否把移动对象长度变成目标线一样长。
