Revit怎么绘制建筑柱网

1、首先，我们开启Revit，进入到绘图页面，柱网一般和轴网搭配绘制，在轴网的交点位置，一般就是放置柱子的地方。

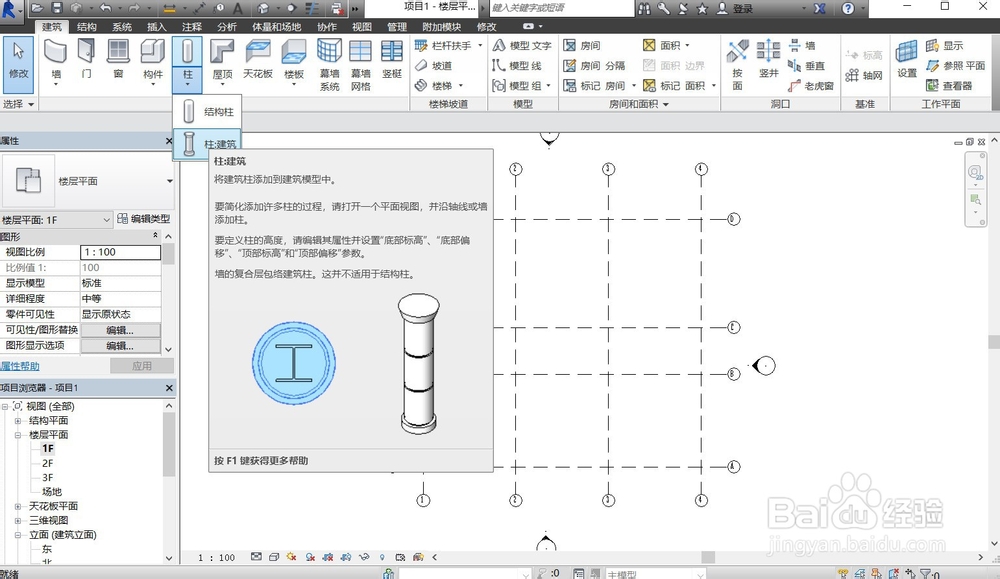

2、在Revit建筑选项卡下方，我们点击柱选项，系统就会弹出两种柱子，我们点击选择柱：建筑，进入到柱子的绘制命令中。

3、在建筑柱绘制命令中，左侧的属性窗口就会显示柱子的具体属性，我们可以点击柱子进行柱子尺寸的设置。

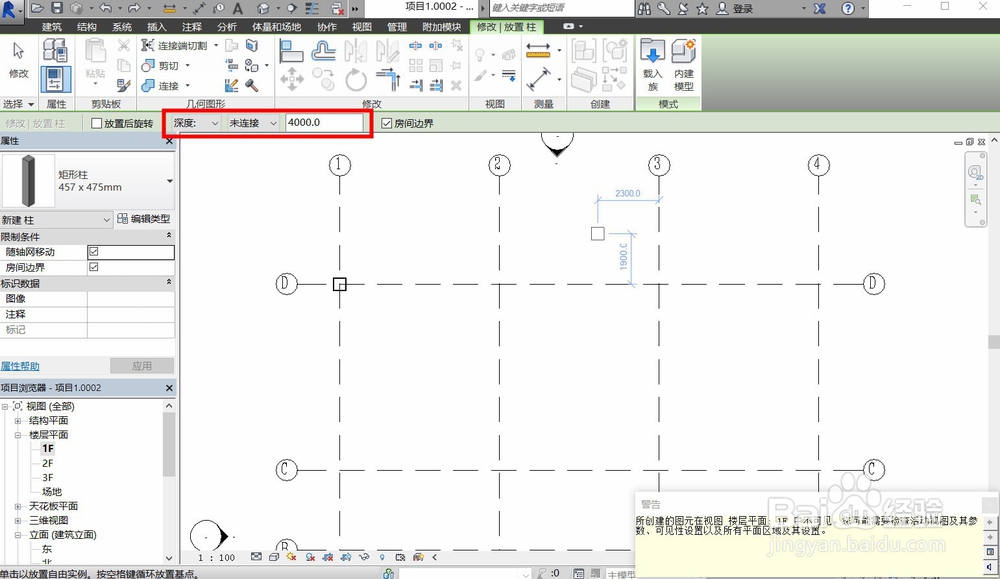

4、在绘制建筑柱的时候，页面上方会显示柱子的属性，我们可以设置深度或者高度，选择深度选项的话，柱子为从上到下放置。

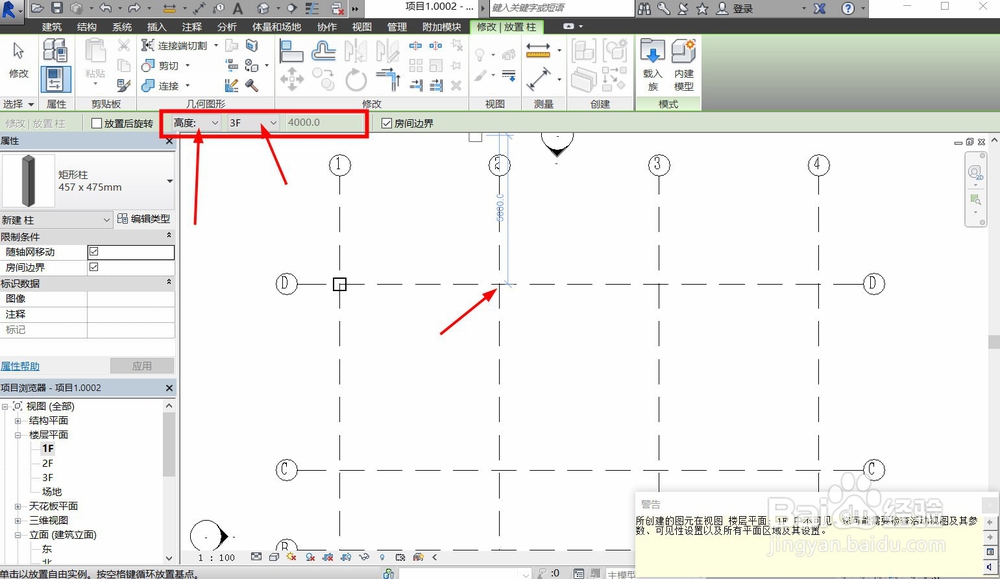

5、一般来说，我们需要将柱子设置为高度，然后设置具体的标高位置，完成后我们就可以点击对应的位置放置柱子。

6、在平面内可以看到的柱子，都会直接出现柱子的线条，如果我们设置错误，或者柱子在当前平面看不到，就不会出现柱子的线条。

7、完成柱网的添加后，我们就可以在Revit窗口上方点击三维视图，进入到三维模式中，我们就可以看到柱网的具体3D样式。
