如何用Proe设计钣金折弯件

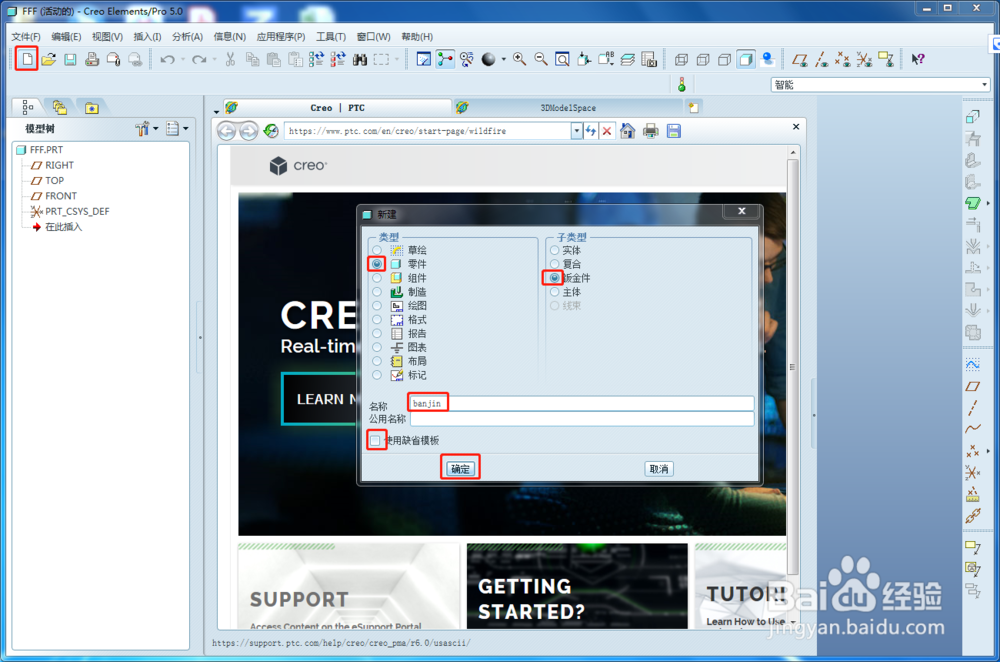

1、打开proe，首先点击新建按钮，就会弹出新建对话框，依次选择：零件-->钣金件,名称必须是英文字母，不勾选使用缺省模块，点击输奘兔炫确定按钮，进入模块选择对话框，选择mmns_part_sheetmetal，点击确认按钮进入设计界面。

2、在设计界面菜单栏选择插入-->钣金件壁-->分离的-->平整，点击鼠标左键确认，进行第一壁设计。注意：滤鲇魍童设计第一壁一定要打开基准平面（XY平面=front，xz平面=top， yz平面=right）进行参考基准面设计。点击参照-->定义，就会弹出参照基准面的对话框，这里选择front面（鼠标移动到front区域以内，点击左键选中），按草绘进行下一步

3、在草绘页面，设计第一壁的形状。在借助图片里的工具进行第一壁设计的时候，注意对于距离一定要进行约束，选中距离，再选择两个条件进行约束。设计好之后选择对号进入壁厚选择。

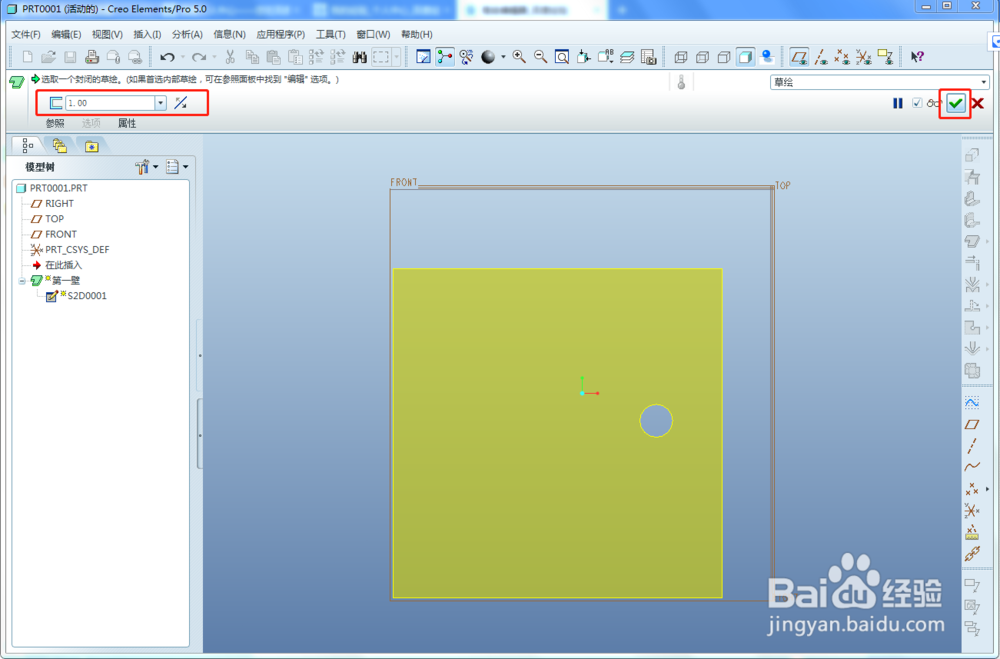

4、在此页面选择钣金壁厚，我在这里选择了1.0，操作完成选择对号退出第一壁设计。

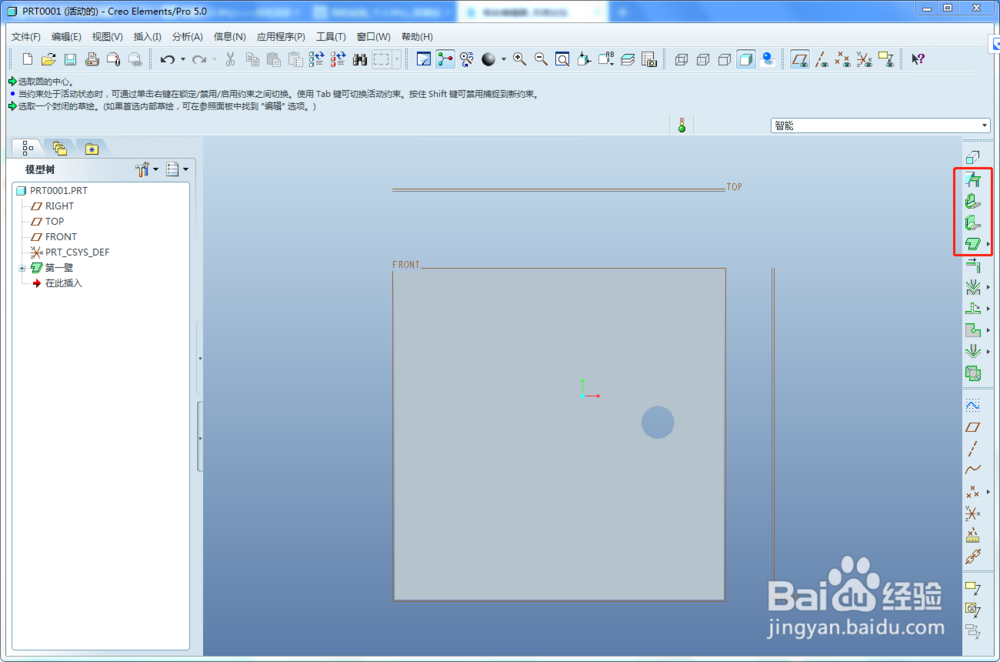

5、接下来进行第二壁设计。在图中工具栏里可以选择各种类型折弯。这里选择最简单的平整壁。

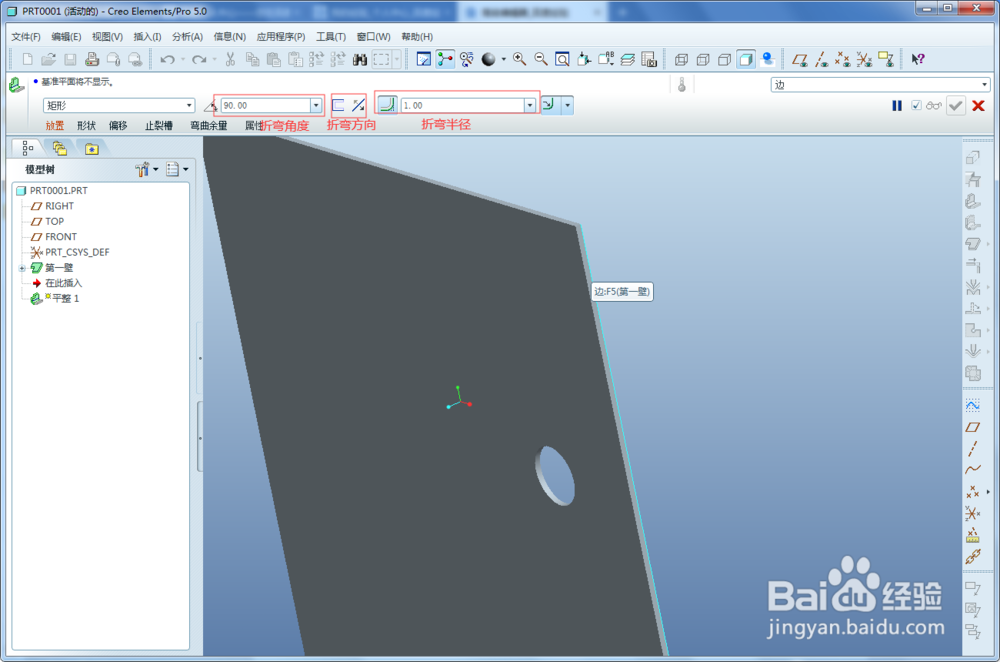

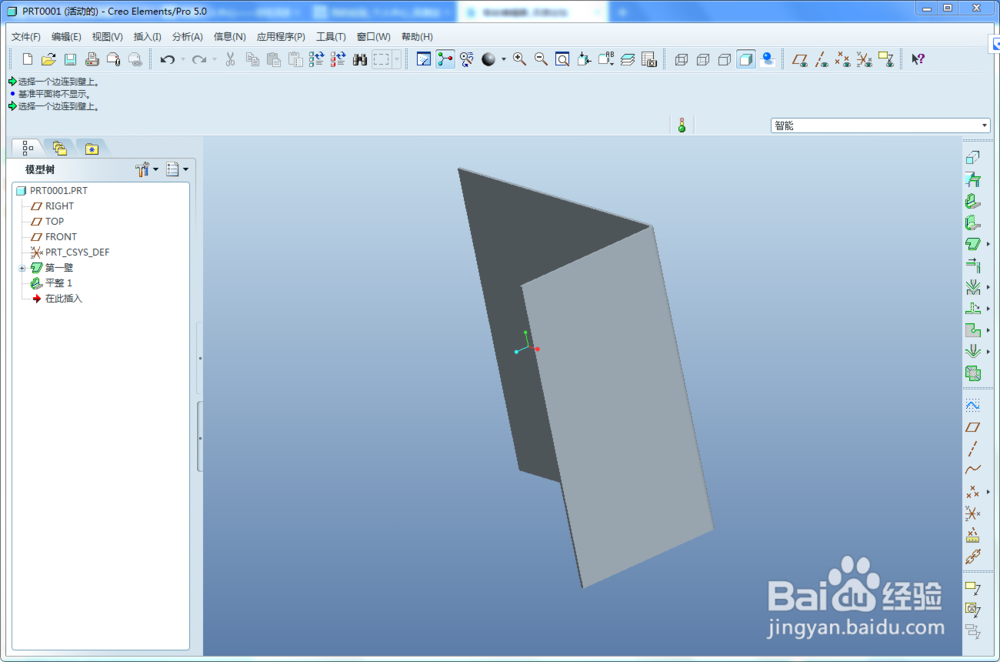

6、进入第二逼的设计界面后，先按住鼠标中键，让已设计好的第一壁调整一下角度，露出要折弯的一边（图中亮边），同时选择折弯角度、折弯方向，折弯半径。来回调整几次，注意观察一下就可以看明白。设计好之后，选中对号，第二壁就设计好了
