利用AutoCAD多重引线怎样进行编号标注

1、电脑打开AutoCAD软件，输入命令【mls】，按空格键确认，打开“多重引线样式管理器”对话框。

2、选中【Standar蟠校盯昂d】样式，单击【新建】按钮，在打开的“创建新多重引线样式”对话框中输入新样式名，比如“编号”，单击【继续】按钮。

3、在打开的“修改多重引线样式：编号”对话框中单击【引线格式】选项卡，选择“箭头-符号”为【小点】。

4、单击【内容】选项卡，选择“多重引线类型”为【块】，选择“块选项-块源”为【圆】，单击【确定】按钮。

5、回到“多重引线样式管理器”对话丸泸尺鸢框，查看当前多重引线样式是否为“编号”，若不是可以选中【编号】后单击【置为当前】按钮。最后单击【关闭】按钮。

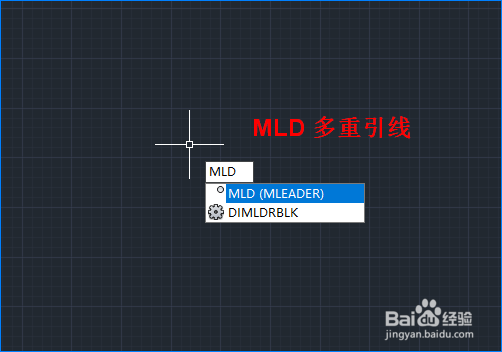

6、此时就创建了一个可以编号的多重引线样式。输入命令【mld】，按空格键确认。

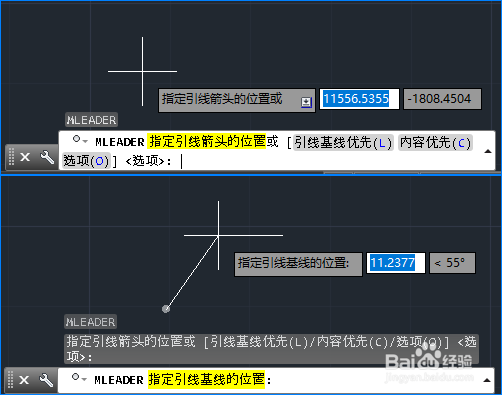

7、一般引线的结构分为箭头、引线、基线和内容。按照命令提示，先指定引线箭头的位置，然后指定引线基线的位置，如下图所示：

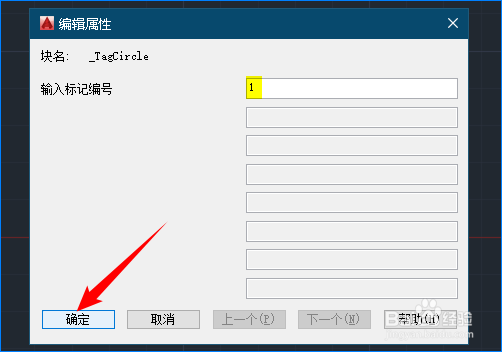

8、此时会弹出“编辑属性”对话框，输入标记编号“1”，单击【确定】按钮，此时一个引线编号就绘制完成了。

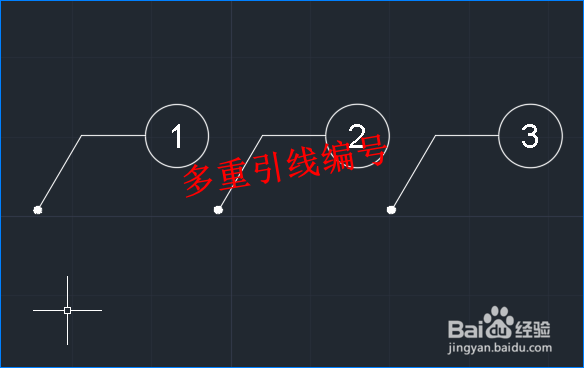

9、按照相同的方法，我们就可以快速的绘制多个多重引线编号，如下图所示：
