在CAD中如何用阵列绘环形图

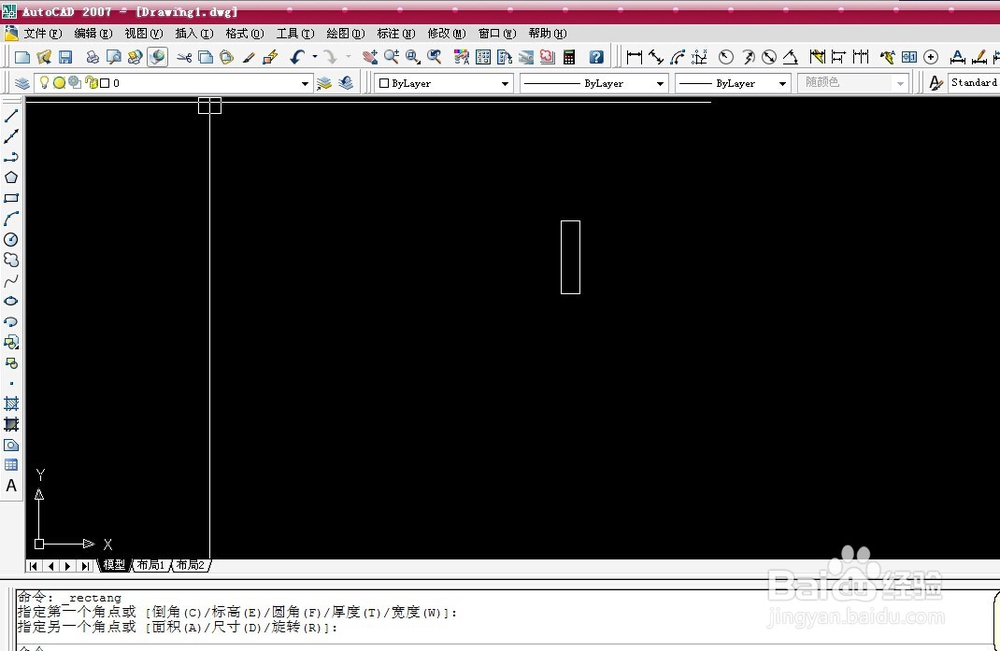

1、首先我们打开CAD软件，我们先随意画个图形来演示下阵列的操作使用，在这里我先花了一个矩形。

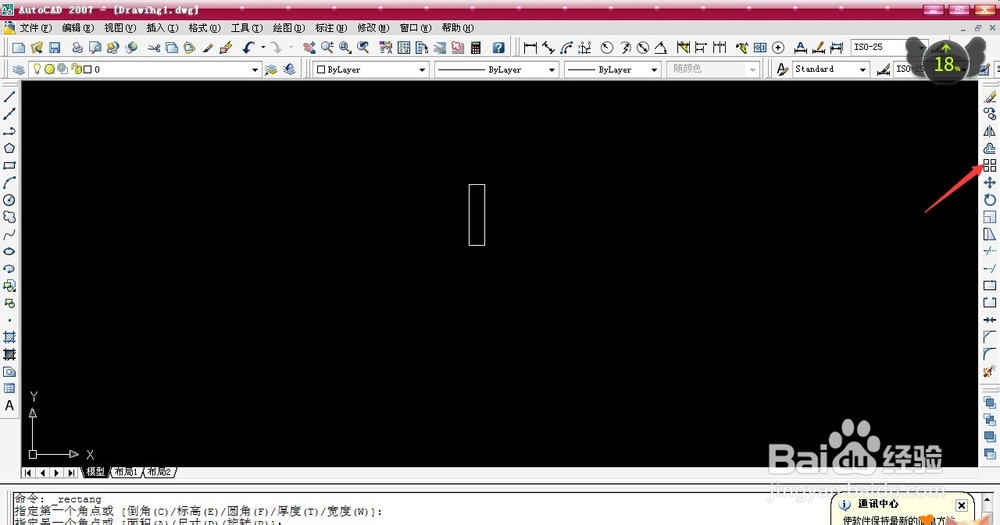

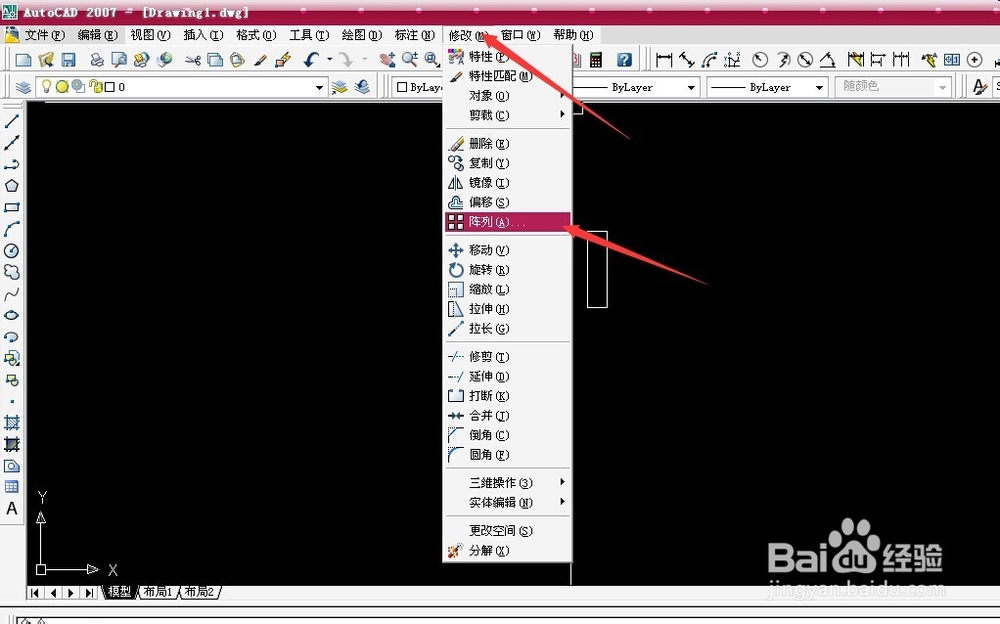

2、然后我们点击右边的阵列工具，如果你右边没有的话，那么你可以先点击上面修改，然后选择阵列。

3、点击阵列后会出现这样一个对话框，在上面你会看到有矩形阵列和环形阵列两种，你可以根据自己的需要选择。在这里我们选择环形阵列。

4、选择环形阵列后，我们点击右上角的选择对象进行选取我们要进行编辑的对象。

5、选好对象后我们再来选取我们所想绘制的环形图形的中心点，选取的对象的位置偏移根据自己的需要事先调整好。

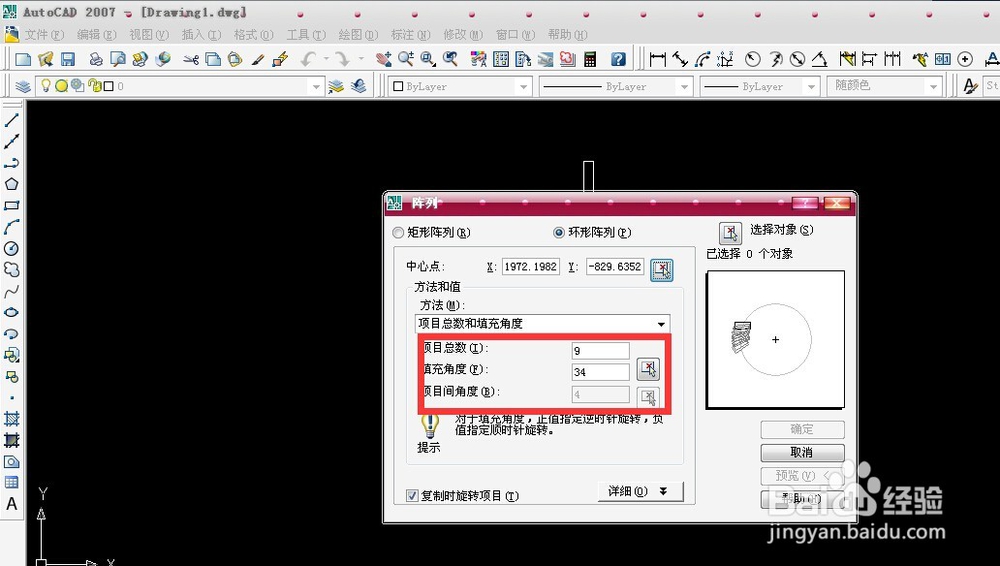

6、然后在修改好自己想要填充的数目总数和角度，其中角度如果是整数，那么表示填充的时候为：以选取对象为起点，逆时针进行填充，如果角度是负数，那么久反过来。

7、修改好后，我们还不知出来的图是不是我们想要的，这时我们可以先点右下角的预览进行查看，如果出来的图是我们想要的图，那么久点击接细癌赜清受就好了，如果出来的图不是我们想要的，那么久点击修改，把里面的数值或是中心点进行更改，然后在点击预览，直到出来的图我们满意为止。
