ICEM-CFD如何划分网格(2/5)

2025-04-21 19:57:22

1、接上一篇《ICEM-CFD如何划分网格（1/猱蝰逾鸾5）》，选择空调进风口面，作为“INLET”，准备创建进口边界面，如图所示。

2、选中之后按鼠标中间或者“ok”按钮，“parts”栏中已经出现“INLET”了，如图

3、再在“create part”中输入“OUTLET”,准备创建出口边界面，如图所示

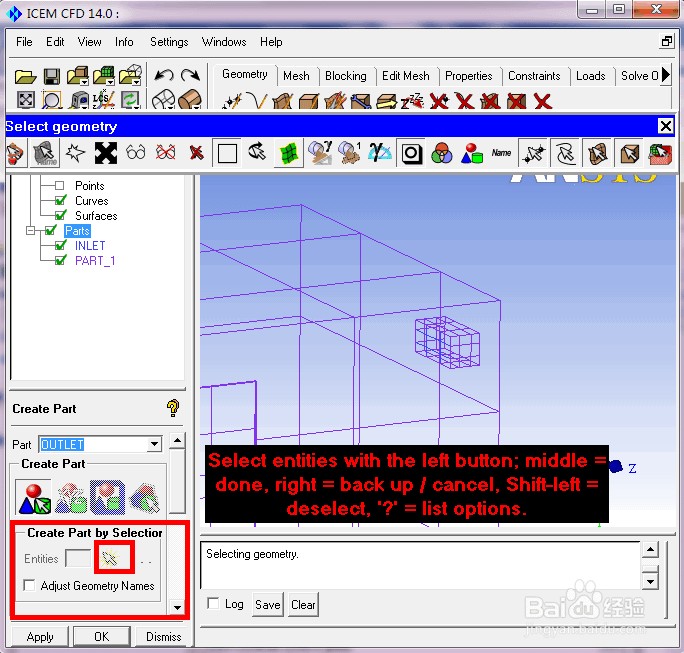

4、选择“create part by selection”中“Entities”右边的鼠标箭头，如图

5、选择出风口面，作为“OUTLET”，准备创建出口边界面，如图所示。

6、选中之后按鼠标中间或者“ok”按钮，“parts”栏中已经出现“OUTLET”了，如图

7、再在“create part”中输入“WINDOW”,准备创建窗户边界面，如图所示

8、选择“create part by selection”中“Entities”右边的鼠标箭头，如图

9、选择窗户，作为“WINDOW”，准备创建窗户边界面，如图所示。

10、选中之后按鼠标中间或者“ok”按钮，“parts”栏中已经出现“WINDOW”了，如图

11、再在“create part”中输入“HEATSOURCE”,准备创建热源边界面，如图所示

12、选择“create part by selection”中“Entities”右边的鼠标箭头，如图

13、选择热源（如图选择5个面），作为“HEATSOURCE”，准备创建热源边界面，如图所示。

14、选中之后按鼠标中间或者“ok”按钮，“parts”栏中已经出现“HEATSOURCE”了，如图

15、到这里各个变界面创建完成，点击“dismiss”，如图

16、由于抟庖汨甲篇幅过大，图片过多。第二部分《ICEM-CFD如何划分网格》分为五篇文章发出来，分别为：《ICEM-CFD如淡馋衔锂何划分网格（1/5）》，《ICEM-CFD如何划分网格（2/5）》，《ICEM-CFD如何划分网格（3/5）》，《ICEM-CFD如何划分网格（4/5）》，《ICEM-CFD如何划分网格（5/5）》。上一篇请查看:《ICEM-CFD如何划分网格（1/5）》本篇为：《ICEM-CFD如何划分网格（2/5）》下一篇请查看:《ICEM-CFD如何划分网格（3/5）》
