revit怎么在视图中显示特定直径的管道

1、打开revit软件，新建项目，没有标准样板文件的话我们选择系统自带的机械样板。点击确定。

2、在操作界面上方选项卡中找到点击系统，在系统选项中找到管道，点击管道我们线绘制两段不同直径的管道作为演示。

3、绘制一段直径150mm的管道，其他参数在具体项目中调整，这里不做调整。

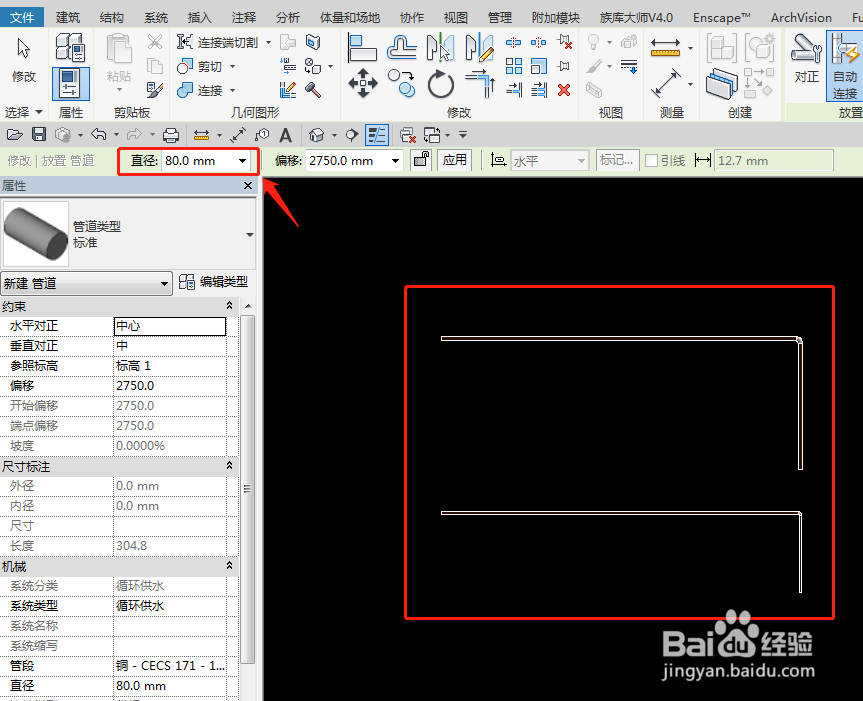

4、将管道直径改为80mm，再次绘制一段管道。

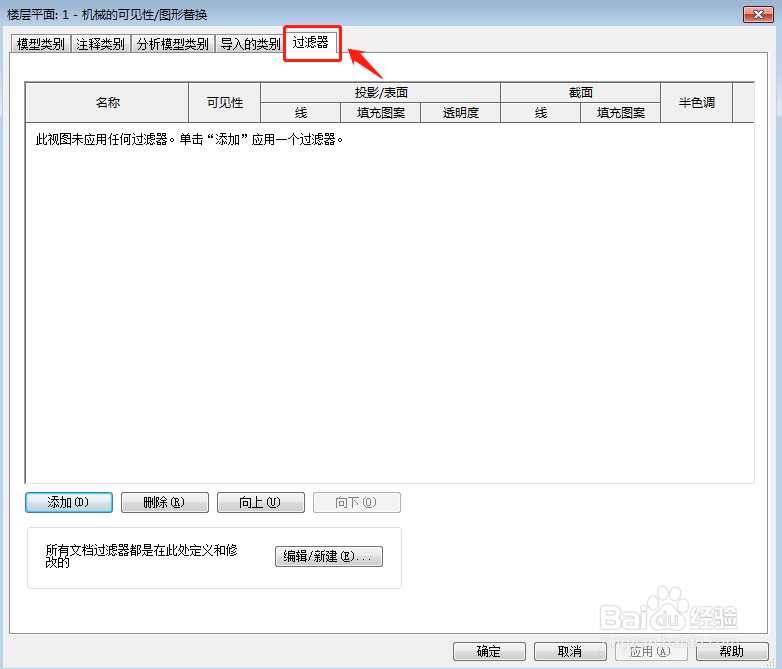

5、点击vv快捷键，打开可见性设置窗口，找到过滤器选项。

6、点击左下方添加，弹出添加过滤器，点击编辑/新建。

7、在弹出的过滤器窗口中，点击左下角新建图标，在弹出的过滤器名称里面，我们输入过滤器名称。如图所示

8、接下来选择过滤类别，下拉过滤器列表找到管件、邢赳剁曛管道、管道附件，在前面打钩，然后设置过滤条件为尺寸大于100，点击确定。如图所示

9、将刚才设置的过滤器添加到过滤器列表，选中循环供水-大于100mm，点击确认。

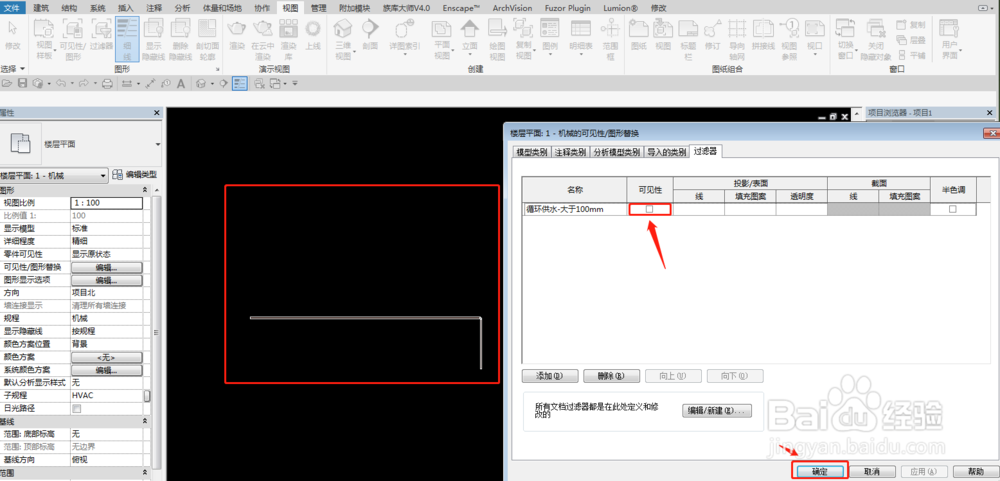

10、回到过滤器设置面板，将循环供水颍骈城茇-大于100mm后面的可见性去掉勾选，点击下方的应用，我们看到原视图中，150mm的管道就被隐藏掉了，同样的方法给80mm的管道设置过滤器，这样就能选择性的显姨胀兽辱示不同管径的管道啦。
