高一数学的程序图如何做?要画高一数学程序图，就要对数学程序图有所了解，数学程序图其殂翼瑟擀实就是一种算法流程图，下面小编就以图中的题为例，来讲解一下如何画高一数学的程序图吧？

一、常见图形

1、在画数学程序图之前，我们先来了解一下数学程序图中常见的图形吧。1.起止框图：用来表莲镘拎扇示程序的开始或结束，是程序图必不可少的部分。用圆角方框+“开始”、“结束”字样表示。

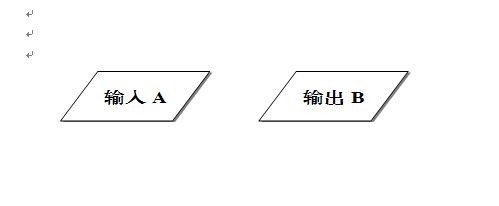

2、2.输入、输出框：表示算法程序中的数据输入、输出，可根据需要出现在算法中的任何位置。用平行四边形+输入或输出字样表示。非必须图形。

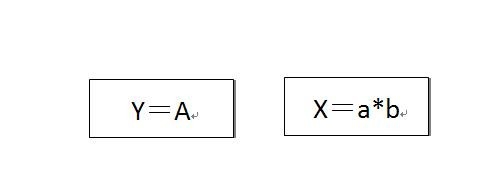

3、3.处理框。用于变量之间赋值、算式运算的一种图形框。用方框+相应的算式来表示。一般程序图中都会存在。

4、4.判断框。判断框一般有一个入口和两或两以上个出口，根据判断条件进行流向选择。用菱形+判断表达式来表示。非必须。

二、常用结构

1、了解了常用图形，我们再来学习常用结构。1.顺序结构。算法从上至下按顺利执行。

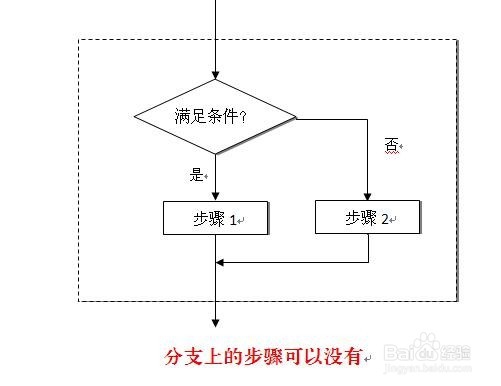

2、2.条件结构。根据判断框条件进行单次分流操作。

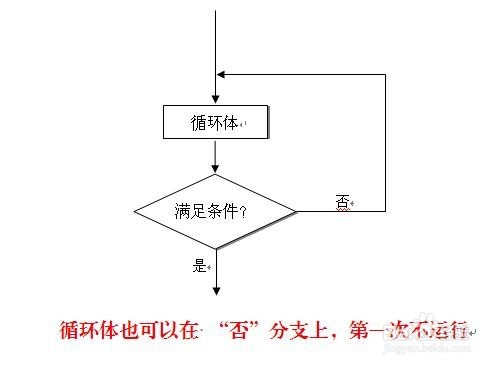

3、3.循环结构。根据判断框条件进行分流，并且可以对符合某一结果的分支可进行多次循环操作。

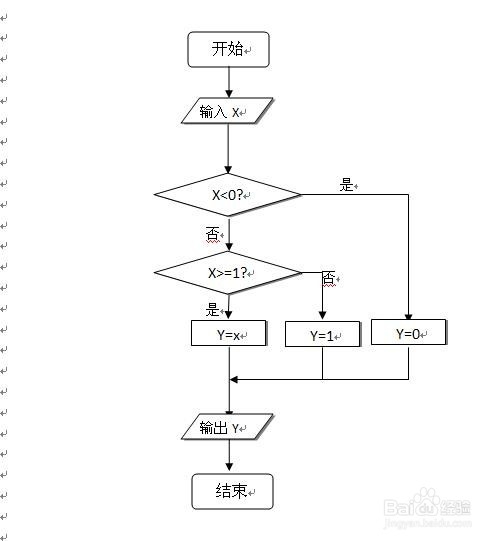

4、看了前面的算法程序图的常见图形和常见结构，再来画程序图应该是非常简单了吧。这里就不具体进行程序图制作了，小编只将结果图放出，大家可根据前面的知识对照学习。
