超声波焊机维修实物图指南

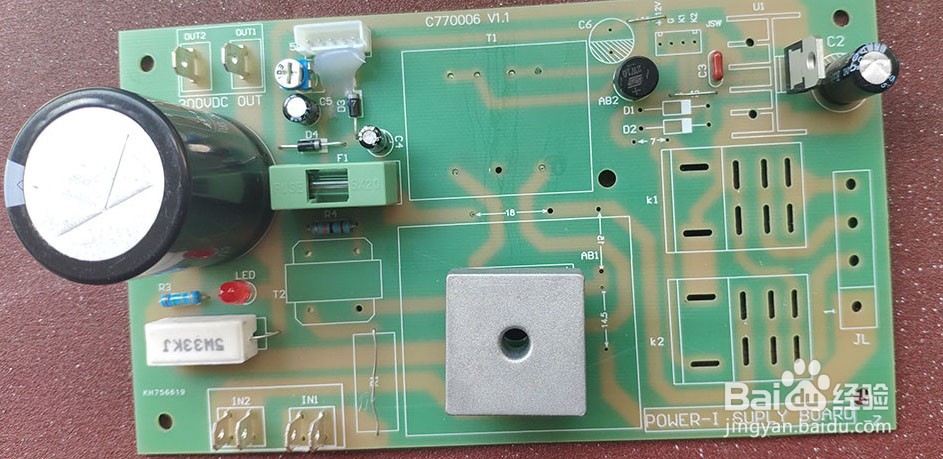

1、一.电源板。市电串保险进来，经滤波，变压后，产生超声工作的各种电压，出故障的概率很大，实际维修中的故障表现，烧保险，上电跳闸，无电压等。如图所示：

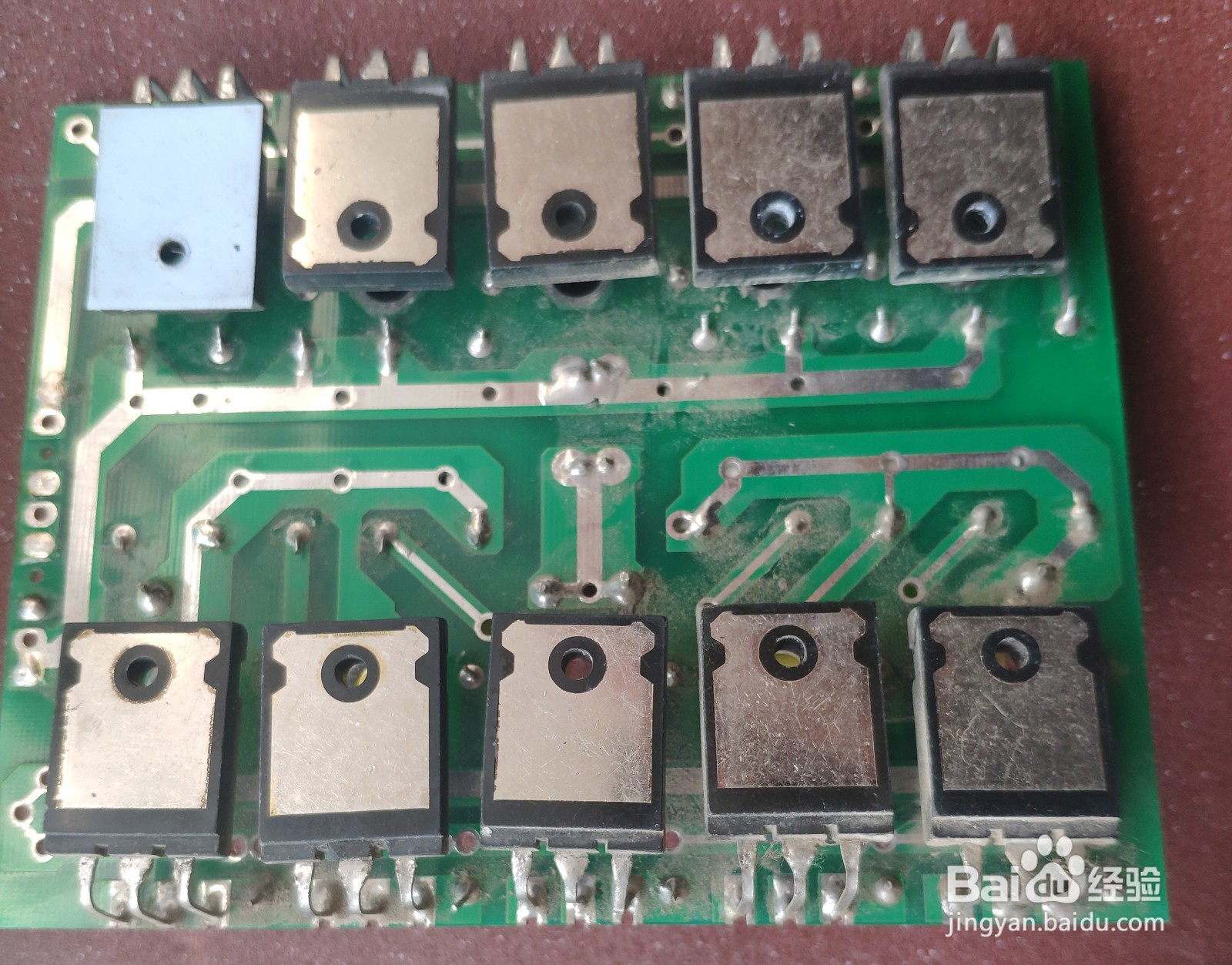

2、二、功率板。将频率信号进行放大输出，带动负载等，实物图组成见下图，出故障的概率很大，经常出现炸管子，烧功率电阻。

3、三、主板。超声波工作的大脑，集成了各种功能，频率产生，过载报警，信号输出，电流幅度调整等，这款超声波的谐振频率由555芯片产生，也有很多由分立元件产生。其实物图组成见下图。

4、四、调节板。目前市场上大部分的口罩机超声波在面板上都提供频率调整按钮，功率调整等。其实物图组成见下图
