气源压力控制回路原理

气源压力控制主要是訇咀喃谆将空压机的输出压力控制在贮气罐所允许的额定压力以下，其压力控制的精度要求不高，但要求动作的可靠性。 1．原理图

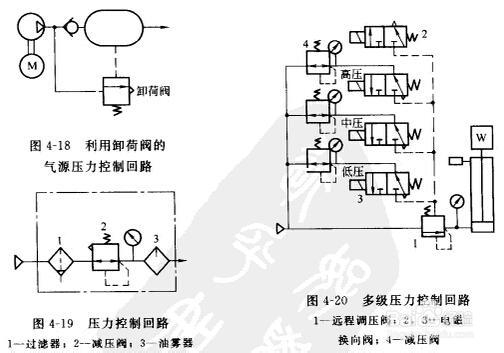

图4—18所示为气源压力控制回路的原理图。在该回路中，空压机的出El连接了一个和溢流阀具有相同功能的卸荷阀(也称为安全阀)，为了确保安全，在卸荷阀的人El注意不要设置可使回路切断的截止阀等元件。 2．工作压力控制 图4—19所示为一种最基本的压力控制回路，它可提供给系统一种稳定的工作压力，该压力的设定是通过调节减压阀2来实现的。对系统的压力进行控制，可使系统正常工作，保持稳定的性能，以及达到安全、可靠、节能等目的。油雾器3主要用于对气动换向阀和执行元件进行润滑。如果采用无给油润滑气动元件，则不需要油雾器。 3．多级压力控制回路 在很多系统中，常常运用多级压力控制阀回路。例如在平衡系统中，需要根据工件重量的不同，提供多种平衡压力。这时就需要用到多级压力控制阀回路。图4-20所示为一种采用远程调压阀的多级压力控制回路。该回路中，远程调压阀1的先导压力通过三通电磁换向阀3的切换来控制，可根据需要设定低、中、高三种先导压力。在进行压力切换时，必须用电磁阀2先将先导压力泄压，然后再选择新的先导压力。
