直流高压发生器的原理框图分享

新型直流高压发生器提供直流高压源，是专门用来检测电力器件的电气绝缘强度和泄漏电流。 智能直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通吹涡皋陕用技术条件》的要求，最新研究、设计、制造的，是新时代产品，智能直流高压发生器具有多种保护功能，如：低压过流、低压过压、高压过流、高压过压、零位保护、不接地保护等。故障取样采用专用的传感器，动作时间为纳秒级，光隔离元件也为纳秒级，动作时间一般在10微秒可完全关断直流主回路，从而最大的保护了仪器不受损伤。

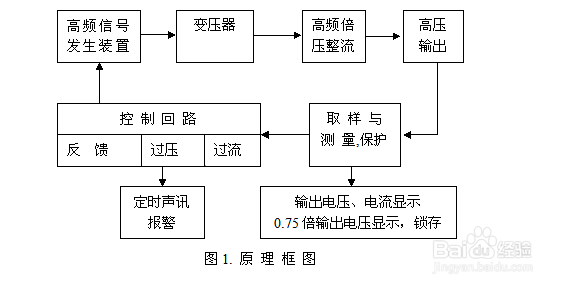

直高发应用最新电力电子技术，采用先进的PWM调制技术及大功率MOSFET器件，通过中频倍压整流而成；该发生器具有纹波系数小、输出稳定可靠，体积小、重量轻的特点，且具有可靠、灵敏的内部保护功能，其原理框图如图1所示。

以上纯试验过后的经验所得，分享更多人，欢迎探讨。
