如何将UG中的草图导入到C4D中使用

1、 这里引用本人以前讲述的绘制游戏手柄截面草图。草图的具体绘制过程可以参考所给引用经验。 草图绘制完成后，回到建模模式。可以看到草图的线条在工作窗口中，这时不能直接导出。

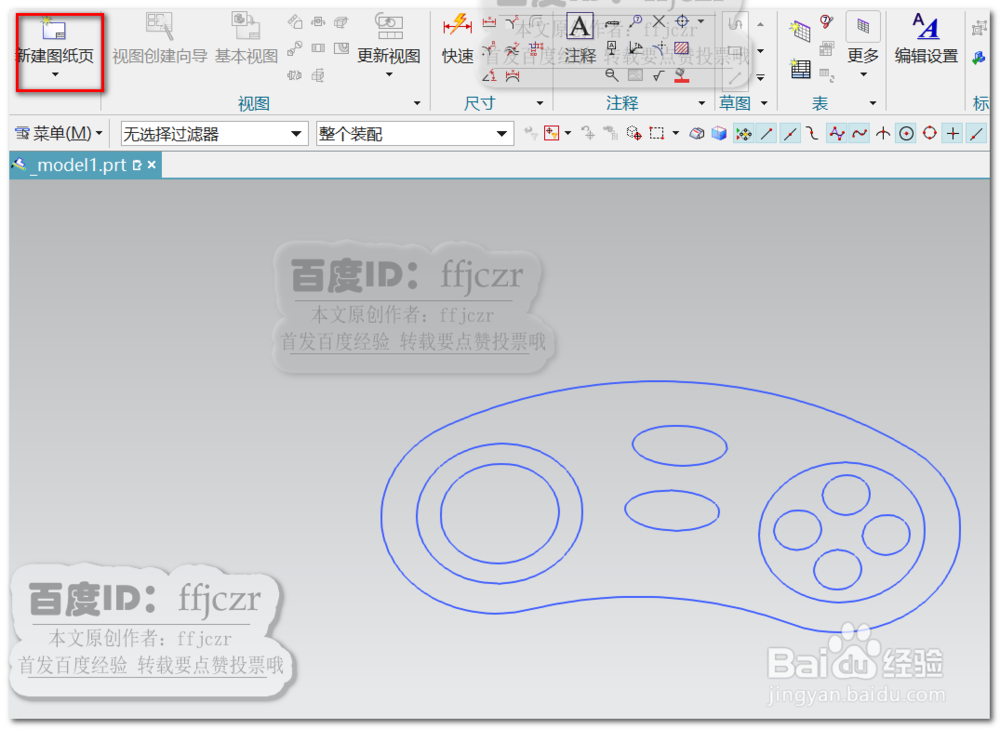

2、 只要将工作区的线条转为工程图即可让C4D导入。将模式转为制图模块，点左上角的新建图纸。

3、 在弹出的对话框中，选择标准尺寸，大小选用A4(不要选用模板，不然会有软件自带的图框)。点确定，取消后续的引导对话框。这里只要定好页面大小即可。

4、 点击，创建基本视图；在弹出的对话框中选用俯视图作为模型视图。比例为1：1.鼠标在页面上确定俯视图的放置位置后点击，即可。

5、 点开左侧的文件菜单，选择导出为AutoCAD DXF/DWG.

6、 在弹出的对话框中打开输入和输出项，勾选导出自显示部件，导出至DW蘅荫酸圉G，导出为2D；输出DWG文件即为导出文件存方的地方，这里一定要设置并记住，不然导了到哪里也找不到。其它参数默认即可。

7、 打开C4D，直接从文件菜单栏中选打开，找到导出的DWG文件；如果权纲轳薯缩放单位不作修改，直接点确定即可导入到C4D中。导入的DWG文件坐标位置可能会有些不对，只要修改对象坐标到C4D的世界坐标原点即可。 标准尺寸的参考图导入后，怎么用就是后续的事了。这就是UG草图导入到C4D的方法。
