PROFINET网络通讯模块使用

1、你的应用通过SMC插头（32管脚）琶敷佤庐连接。该接口板卡也包括所有插入式连接器，用于总线连接，还有光电耦合器、总线驱动、微控制器、和台仵瑕噤存储器。PROFINET模块连接到你的应用非常容易，只需把它插入控制板或者利用电缆连接。因为所有COM模块都采用统一的管脚引出，因此可轻松互换其它类型（例如EtherCAT、Ethernet/IP、等等）。该模块分为独立组件以确保在应用程序中的灵活性水平。 以下页面描述了各个组件：

2、使用KUNBUS-COM，您可以制作传感器或执行器现场总线和工业以太网从站。您可以选择直接插入模块，模块具有两个RJ45插座，外插座将被称为“端口2”和内插座作为“端口1”。通过双端口内存10 Mbit/s和100 Mbit/s的全双工和半双工通信。KUNBUS-COM从而为您节省内部开发时间。

3、存储单元是所有功能的中心组件COMS模块。 它被细分为单独的存储寄存器每个16位的宽度。在这些存储寄存器中剧安颌儿如下信息存储：- 输入和输出数据- 配置设置- 模块状态- 错误状态寻址的功能由Modbus引入。寄存器分配取决于应用程序，而不是由Modbus规范指定。存储寄存器依照本规范具有寄存器编码在1（0x0001）和最大65536（0x10000）之间，其中模块只使用一个小部分。对于8位值，1个字节保持未使用。存储32位值在2个寄存器。16位值以由小到大的序列形式存储在内存中。当您通过现场总线接口，SDI或SSC访问数据时，必须考虑这一点。

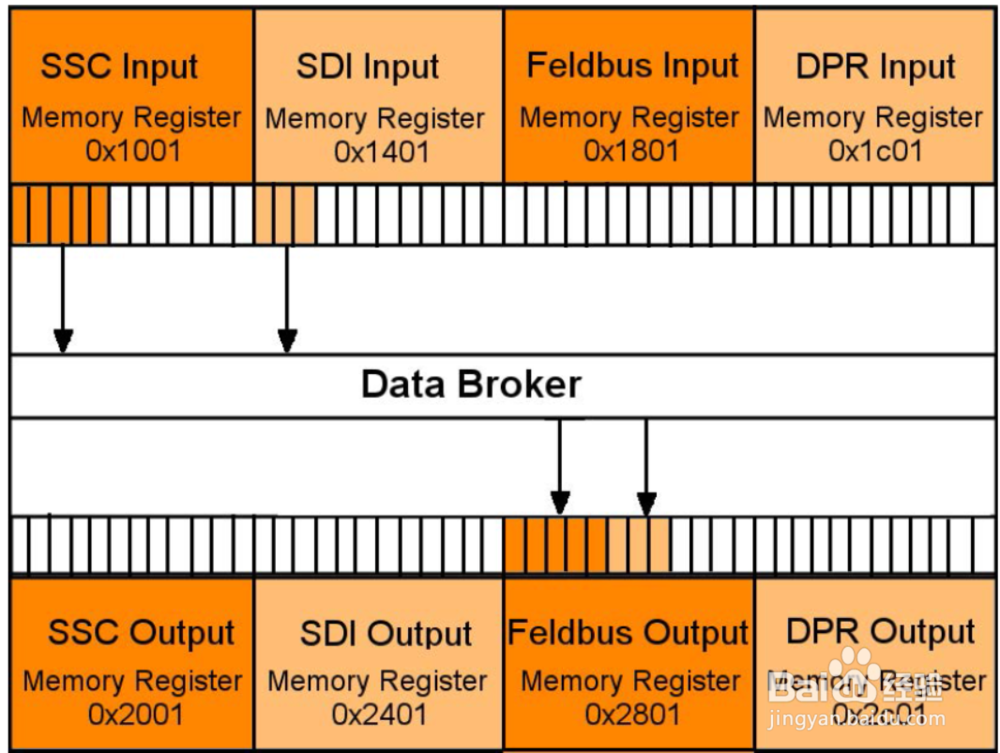

4、数倌栗受绽据代理将各个组件彼此解耦，并在接口之间分发数据流。 数据的目标转发确保了模块的数据源和数据宿之间的高水平的功能。您可以自己定狲辍嗨嘴义分配（映射）。这允许您定义数据代理应该输入寄存器接收数据从哪里来以及输出寄存器传输的数据到哪里去。在每个接口的相应输出寄存器区域中，可以定义多达8个可自由定义长度的寄存器区域。任何相同长度的寄存器区域从所有接口的输入寄存器区域之一分配给输出寄存器区域。这里，8个目标区域总是处于连续的输出寄存器位置，从相应接口的最低寄存器地址开始。
