2P空气断路器和自负式过欠压保护器的接线方法

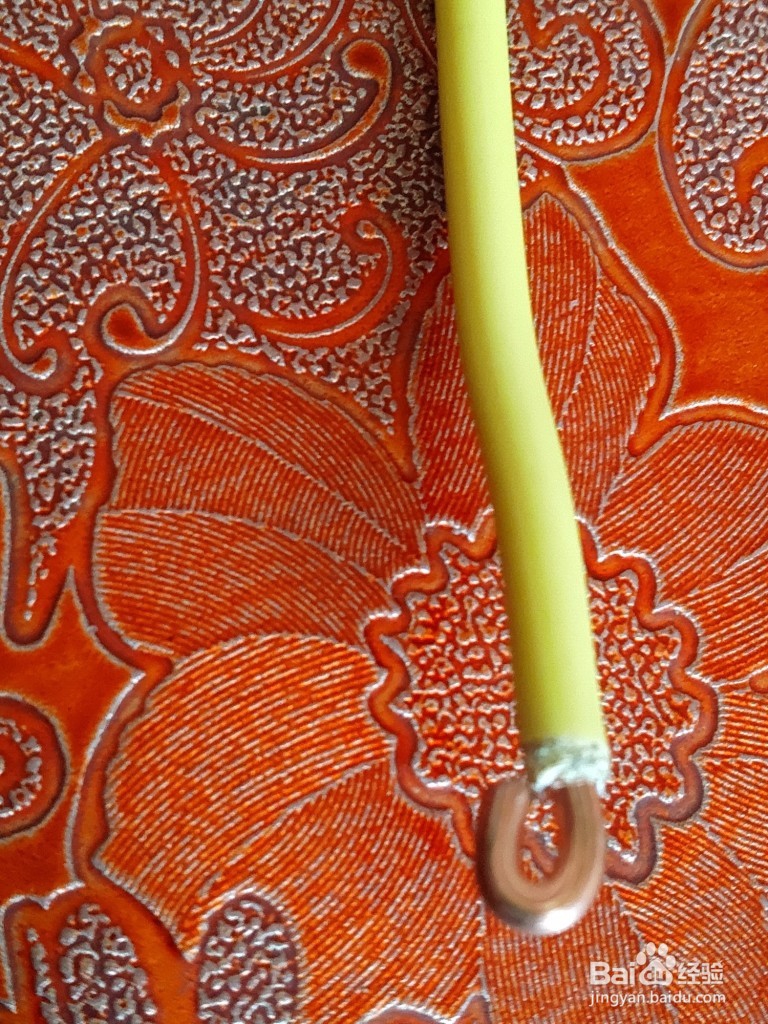

1、将每一根跳线的线头整理好，在整理线头时，一定要将线头回折一下。如图1，若没有别的颜色的跳线，可以在跳线上绕一圈电胶带，来区分火线与零线，如图2.

2、检查2P空气断路器和自负式过欠压保护器的接线注处有没有N（零线）和雉搽妤粲L（火线）的标注，检查2P空气断路器进线端和出线端（负载端），检查自负式过欠压保护器IN（进线端）和OUT(出线端)。如图3、4

3、区分2P空气断路器负载端的零线与火线，有些有标记N（零线）或L（火线），对于没有标记的可以通过开关上的电路图判断。如图：所示2P空气断路器电路图可知，1.3路为一路，2.4路为一路。

4、2P空气断路器出来的零火线一定要从自负式过欠压保护器的IN端（进入端）进入，切记N（零线）端接零线、L（火线）节接火线。如图

5、接完跳线后，检查一遍，如果没有问题就可以接入电路了。
