如何使用Civil 3D提取地形实体模型

1、首先，我们使用电脑打开Civil 3D软件，操作界面如下图。

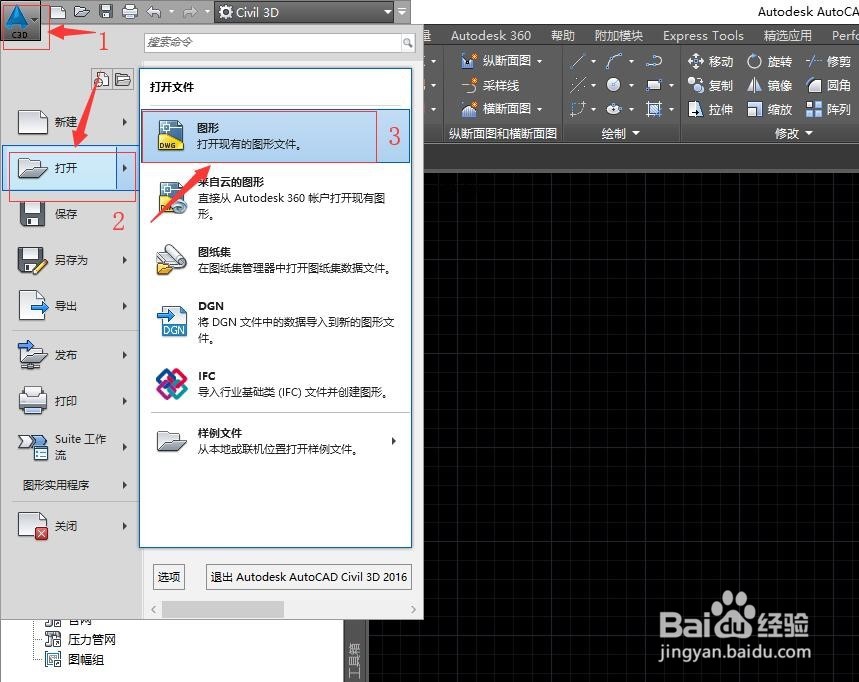

2、然后，从软件打开我们提前准备好的地形图。操作方式第一步：单击然间左上角的小图标，即图中数字1位置；第二步：窗口弹出后单击打开，即图中数字2的位置；第三步：单击图形，即数字3的位置；

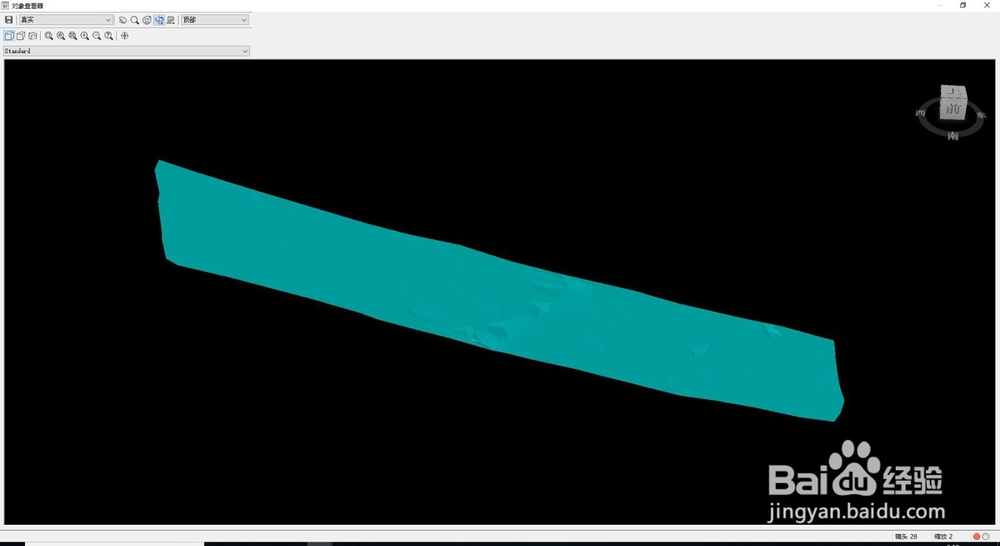

3、选中准备好的地形图，单击打开。选中地形图，单击右键，可选择对像查看器，查看地形。

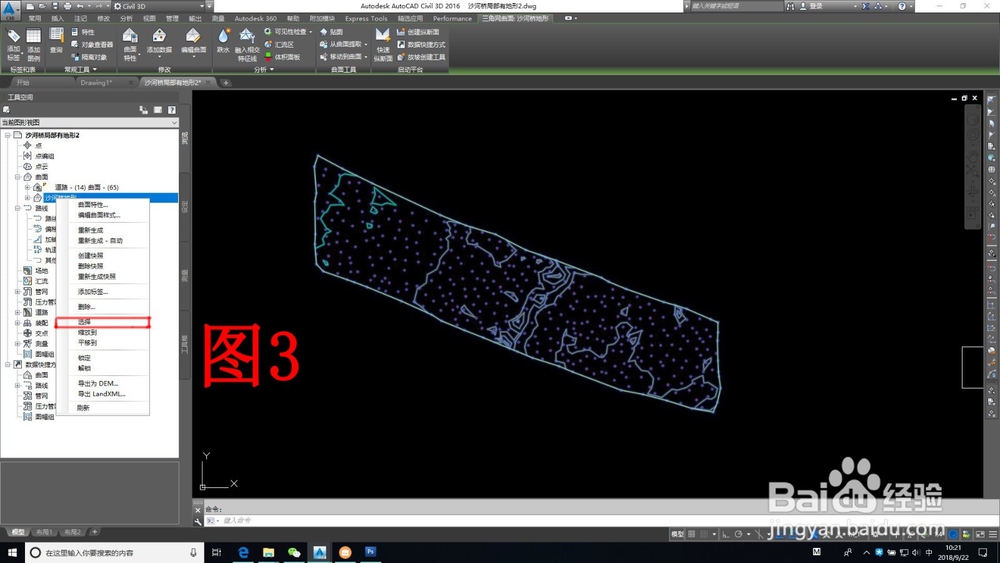

4、前期工作已准备完成，开始地形提取。在窗口的左侧，是图形的工具空间，选中“曲面”→单击左侧的“陴鲰芹茯+”号，展开该项目后，出现如下图2 的界面，选中图2中红色框线的内容（即你所需要提取实体操作的地形名称），单击右键，弹出下图3的窗口，单击“选择”，即可选中你需要操作的地形图。

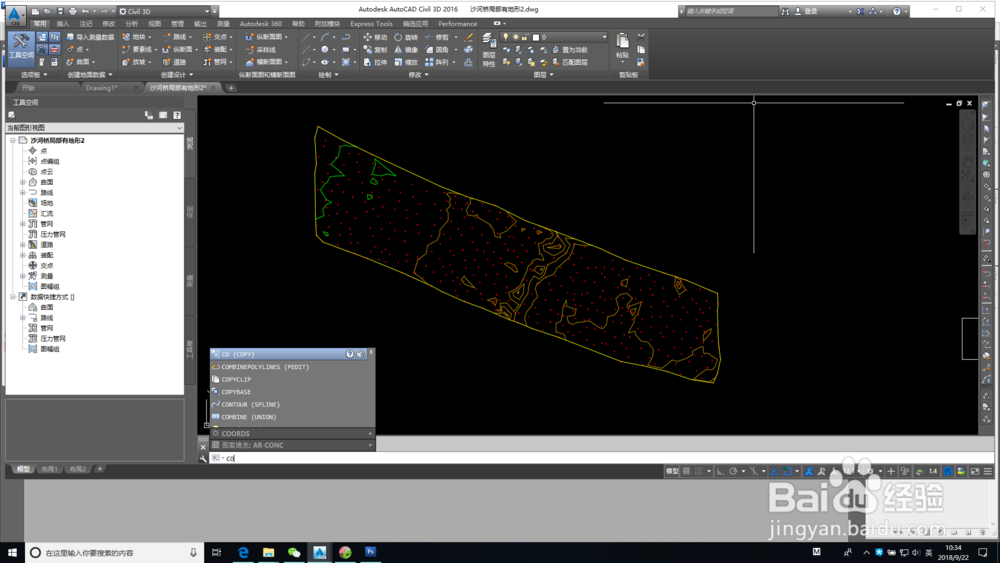

5、在命令栏中输入“co”（即复制命令），然后再接下来的空格键即可，即可在原图的位置完成复制。完成复制后，按照上一节操作，出现你“地形名称+（1）”的名字的即为复制成功。同样，选择中复制出来的地形。（复制地形，是为了保留原版，避免操作错误后无原图更改。）

6、在弹出的“三角网曲面”窗口上选择“从曲面提取”→“从曲面提取实体”，会弹出对话窗口。

7、在弹出的窗口中，“深度”和“图形输出”两个位置需要注意。可按照图中已经选中的选择，然后单击“创建实体”。即完成了地形的实体创建。此实体模型是可以导入到Revit软件里做成地形实体族的。
