creo(或者proe)画钻石

1、打开creo，新建一个part，使用混合命令。

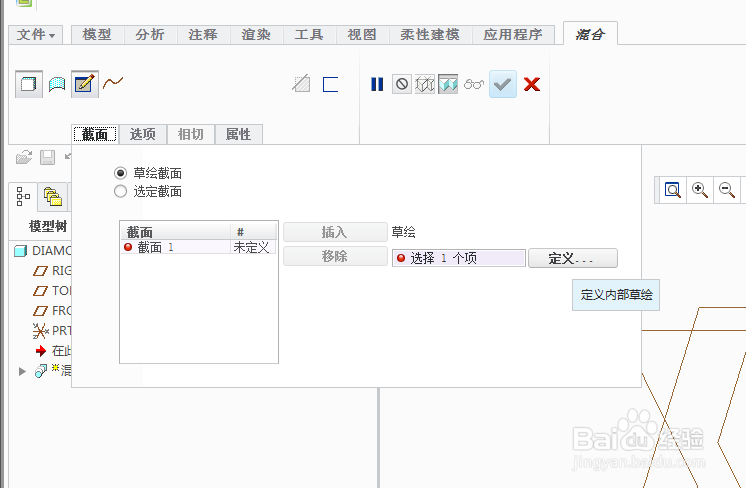

2、进行混合后，点击红色的截面，在截面下点击定义，来定义内部草绘

3、选择top面为基准平面，进入草绘后，点击对齐，来绘制第一个截面(这个截面是钻石最下面的一个点)，画好后打勾确认。选择top面为基准平面，进入草绘后，点击对齐，来绘制第一个截面(这个截面是钻石最下面的一个点)，画好后打勾确认。

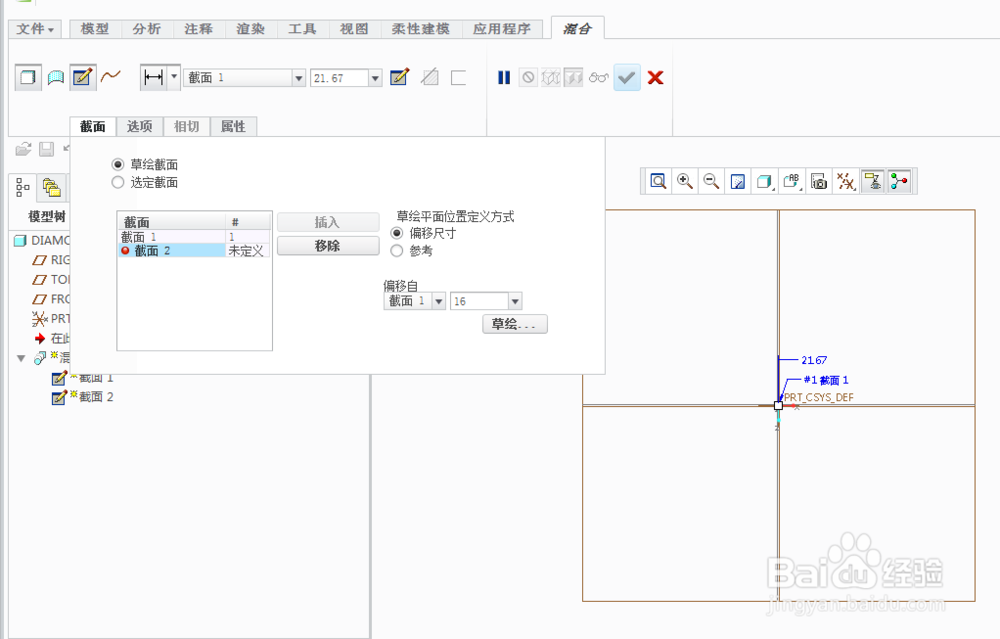

4、再次点击截面，输入偏移自截面1的尺寸为16，点击草绘，来绘制第二个截面

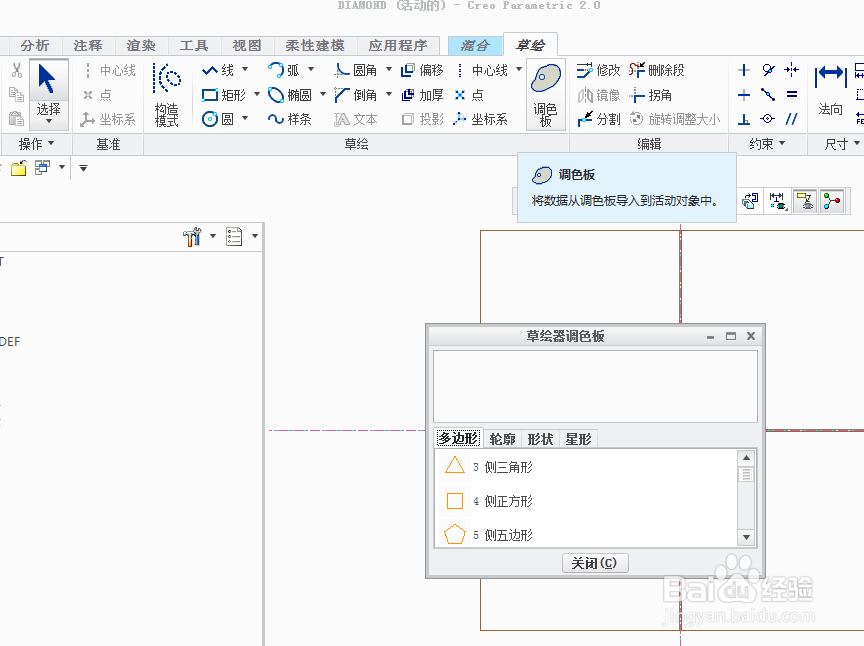

5、在草绘环境里点击调色板，在弹出的对话框中选中8边形，摁住左键拖出

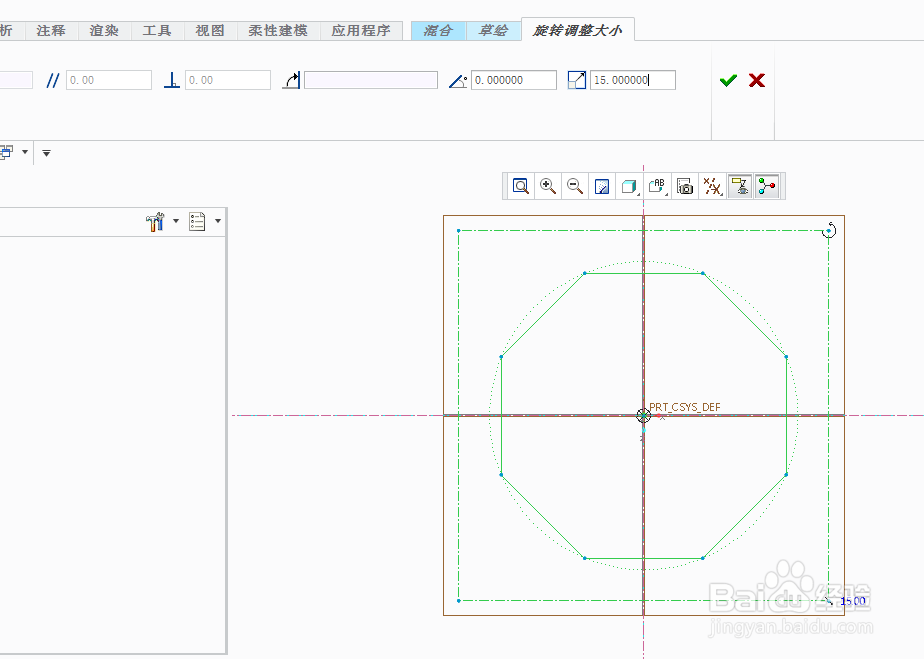

6、将8变形的中点拖到坐标原点，输入8边形边长为15

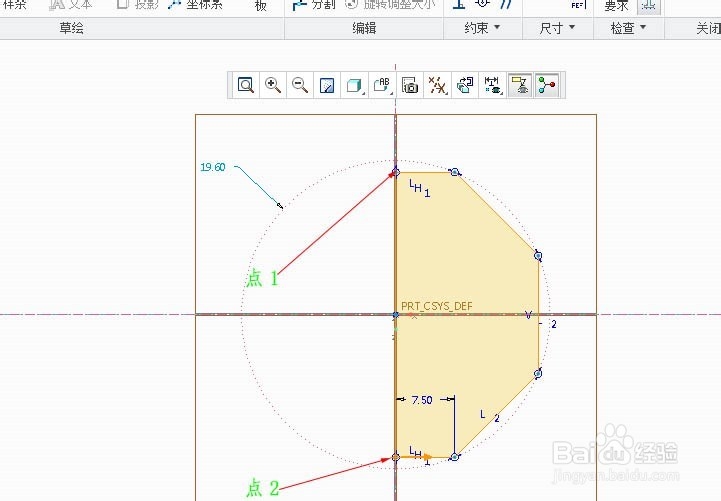

7、然后删除8边形左边部分，用直线连接1，2两个端点，打勾画好了混合1

8、然后再混合，截面~定义，选择混合1的上端面为基准面来草绘 。

9、用投影选择链来画出八边形，在由点1，2组成的线段的中点（也就是坐标原点）打断（用分鳞犹萄迎割打断），然后左键选中原点，再点击右键，选择为起始点。

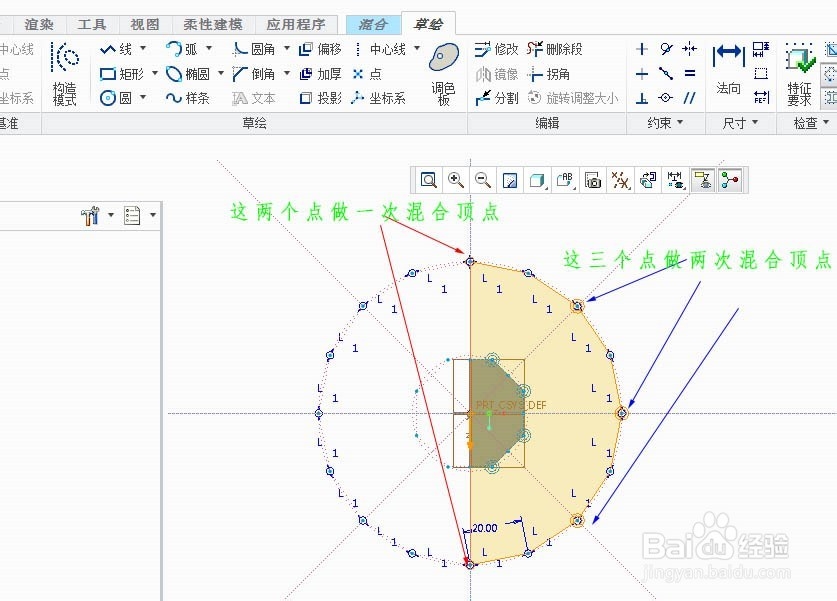

10、左键点击图中箭头指的点，再右键，选择为混合顶点，分别做两次混合顶点。然后绘制两条中心线（注意与边垂直），将交点打断

11、然后画截面2，与截面1的距离为28，调色板拖出十六边形，将中心拖至原点，输入旋转角11.25度，边长20。

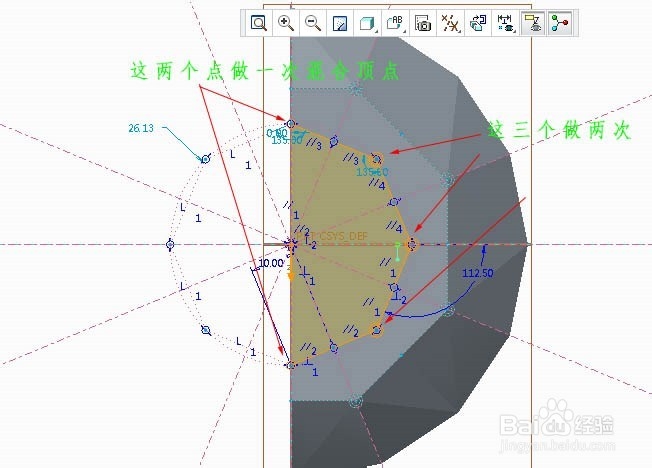

12、删除十六边形左边，连接两个端点，中心（也就是坐标原点）打断，将原点作为起始点，做需要混合顶点的点，如图，打勾，混合2画好了。

13、再选择混合，截面~定义，选择混合2的上端面， 草绘，选择投影画出上图。

14、再来绘制截面2，与截面1的距离为12，草绘和第10步的图一样，只是8边形的边长是28，打勾画好了混合3

15、再选择混合，截面~定义，选择混合3的上端面， 草绘，选择投影画出上图。

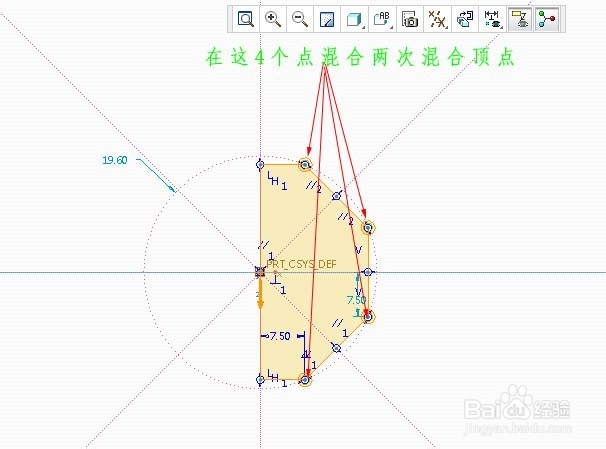

16、再来画截面2，距离截面1为4，草绘，调色板画8边形，旋转角22.5，边长20，做好需要混合顶点的点，绘制4条中心线如图，然后分割打断，如图所示,打勾就画好了混合4.

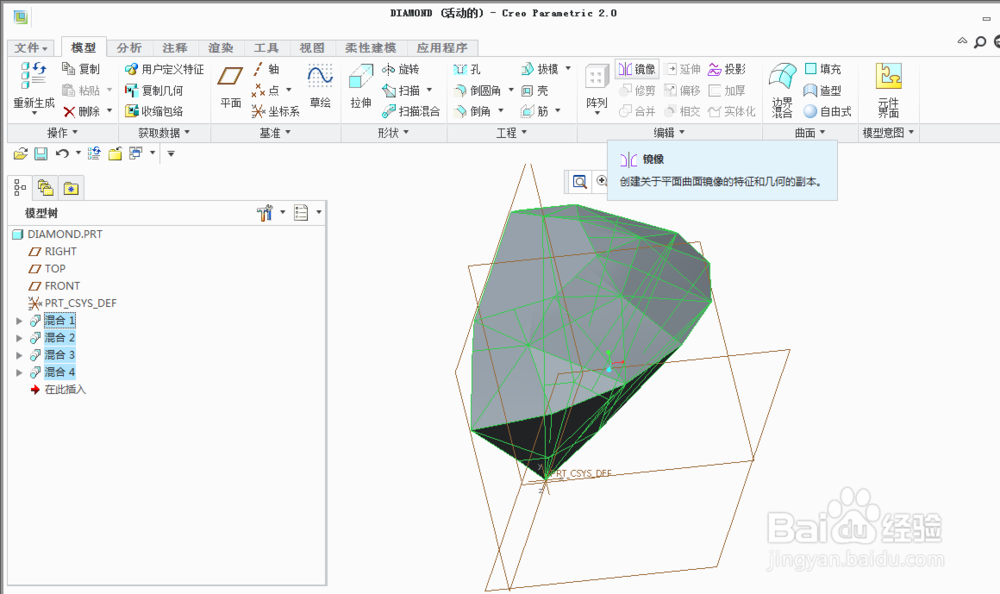

17、ctrl+混合1，2，3，4.选择镜像，选择镜像面为right面。

18、至此，整个钻石3维模型就画好了。

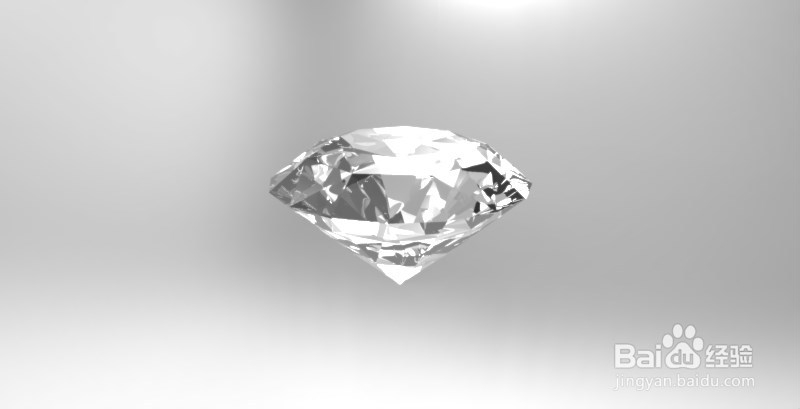

19、将模型导入keyshot，选择玻璃材质附上，将折射数调到较大，在环境里面编辑调整灯光就好了，下面是我渲染的效果图。
