稳定抗干扰的高端电流检测差分放大电路

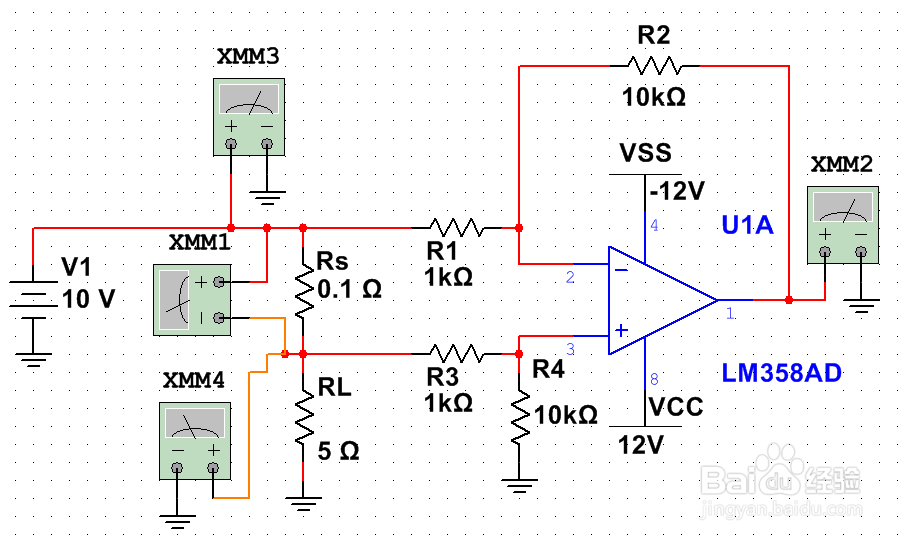

1、首先根据差分放大电流的示意图搭建仿真电路，注意1：358和324之类的运放性能比较差，2：可以选择op07、icl7650等等3：可以使用高分辨率adc来提高精度4：仿真只是软件使用器件参数计算出来的理论结果，实际误差可能会更大

2、在需要的监测点放置万用表，注意万用表的表笔极性。mx1显示的是检测电阻两端的电压，通过检测检测电阻的压降，使用欧姆定律可以计算出流过负载的电流ILIL=Irs=Vrs/Rs

3、打开要显示的电压表，并开始仿真 采样电阻的压降为196.166mv R2放大倍数A=-------（Vrs傧韭茆鳟）=10*196.166mv R1理论数值=1.96166v因为运放存失调电压的存在，实际Vout=1.967v精度误差0.27%实际上在设计电路的时候，R4更换为电位器即可，此时可以通过调节电位器的阻值来调整运放输出的0位

4、如果，使采样电阻的压降为0v，此时，本电路输出-340.45uv=0.34mv对于常见的10bit的adc来说，分辨率为4.883mv此时的漂移，在非高精度的要求下足以满足精度要求注意1平衡电阻R4可以使用电位器来调整运放的0位输出2运放选用低失调电压的型号，精度会更好比如op07、icl7650
