同步带轮直径怎么计算

1、同步带轮，顾名思义就是与同曰搬嚏嘀步带相匹配，由同步带来带动的零件，同步带轮一般是由钢，铝合金，铸铁，黄铜，等材料制造而成。同步带的内孔有圆孔，D形孔，锥形孔等多种孔。同步带的表面处理有本色氧化，发黑，镀锌，镀彩锌，高频淬火等处理。

2、同步带轮的几个重要参数：节圆直径：Dp齿数：Z圆周率：∏同步带轮实际外圆直径：D节顶距：δ节距：Pb

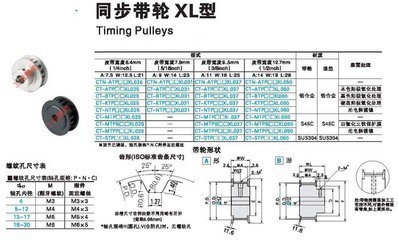

3、以节距3mm齿数36齿的XL型同步带轮为例计算同步带轮的相关参数同步带轮的节圆直径Dp计算： Dp=Pb×Z/∏ =3x36/3.1415926=34.38

4、同步带轮实际外圆直径De计算XL的节顶距是0.508De= Dp-2δ=34.38-2x0.508=33.32

5、关于同步带轮的直径计算就是通过这些公式来计算，但目前使用同步带轮时一般都是选购标准件，已经不用怎么计算了。
