建筑工地扬尘噪声监测系统解决方案
近几年，我国城市化建设进程加快，城市经济快速发展，粗放发展的建筑业对城市环境造成了巨大破坏，带来一系列的环境污染问题。
工具/原料
扬尘在线监测仪、螺丝刀、钳子、电脑、等
一、背景描述
1、项目背景根据国家环保憧钏荭拜部监测数据，目前一些大中城市的雾霾天气较为严重，尤其是在京津冀、长三角、珠三角最为严重。监测表明，这些地区每年出现霾的天数在100天以上，个别城市甚至超过200天。空气污染严重的深层次原因是我国快速工业化、城镇化过程中所积累环境问题的显现，高耗能、高排放、重污染、产能过剩、能源消耗过大和以煤为主的能源结构持续强化，城市机动车保有量的快速增长，污染排放量的大幅增加，建筑工地遍地开花，主要的大气污染排放总量远远超过了环境容量等多种原因。其中，因建筑施工产生的扬尘污染，已经成为影响城市空气质量的主要原因之一。
2、系统建设为此，扬尘在线监测系统，利用物联网感知、数据无线通讯、数据库和地理信息系统等先进技术，集数据采集、数据传输与视频字符叠加为一体，实时监测数据，挹掷秦把把采集到的环境数据实时上报到云平台，并通过大数据对其统计分析与展示。数据以图表形式展示、报警信息提示记录及查询、数据统计排名与分析处理、用户及设备的管理和报警级别的设置等功能，功能齐全、性能稳定、安全可靠、经济实用、技术先进。该系统平台不止有扬尘在线监测WEB端，手机APP也是重要部分。
3、建设依据·国家标准GB 5748-85《作业场所空气中容腹殛核粉尘测定方法》·卫生部行业标准WS/T206－2001《公共场所空气中可吸入颗粒物（PM10）测定方法－光散射法》；·符合劳动部行业标准LD98－1996《空气中粉尘浓度的光散射式测定法》；·国家职业卫生标准 GBZ2-2002《工作场所有害因素职业接触限值》及GBZ 159－2004《工作场所空气中有害物质监测的采样规范》
二、系统介绍
1、系统组成该系统主要由颗粒物、噪声、气象等监测单元，数据采集处理单元，视频字符叠加单元，数据传输单元，户外LED伍啪怪顼显示单元，数据展示平台，联动控制单元等组成，实现工地环境监测、数据上传、数据展示、统计分析、视频叠加等功能，完美对接政府监测平台，实现工地环境的24小时监管。1.颗粒物监测单元对环境数据进行连续自动监测，环境数据每分钟采集一次数据，并实时上传至服务器供后台程序统计和分析。扬尘监测包括 PM10、PM2.5、TSP(总悬浮颗粒)等，并实时上传到数据中心和监控平台；
2、噪声监测单元提供全天候户外噪声采集传感单元，对传感器的户外监测安全和数据准确性提供可靠保障；
3、气象监测单元山东恩易整套设备具备风速、风向、温度、湿度等环境参数的监测，为扬尘和噪声监测数据的后期分析提供气象参数；特别是通过风向对扬尘的运动趋势做科学预测和报警；在不同的气象条件下，对扬尘、噪声监测数据做科学的修正；
4、数据采集处理单元该单元是整套系统的中枢，对所收取的监测数据进行判别、检查和存储；对采集的监测数据按照统计要求进行统计分析处理，将处理后的数据上报至云平台，并控制参数的本地化显示，实现环境参数与视频监控画面的融合；
5、户外LED显示单元实时监测数据现场显示，给施工单位自查、自控提供数据支撑；达到噪声扬尘超标及时控制降低功能；
6、数据展示平台本系统的监测数据不仅可以上报至各级政府的数据云平台，也可上报恩易扬尘在线监测平台，更能与现场的监控视频融合，将现场的环境参数以字符形式显示在视频监控画面上，实现本地环境参数与本地视频的融合，随视频一起存储，防篡改，一经叠加永久存在。
7、联动控制单元通过前端传感器采集各项数据传给主控，当监测数据超标时，主控向继电器发出命令，继电器由常开变常闭，交流接触器瞬间吸合，触发联动喷淋装置。
三、系统拓扑图

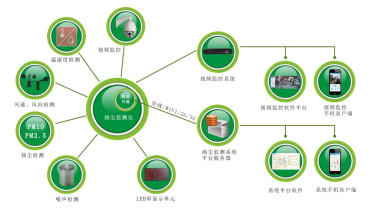

1、系统架构图
四、硬件介绍
1、产品实物
2、颗粒物监测单元设备使用激光散射法测量扬尘浓度。用精密流量控制的真空泵吸入大气中的测试气体送至传感器测量组件。传感器测量组件是以Gustav Mie 粒子光散射理论为基础，结合微光电探测技术而制作的一套完整的空气颗粒分布浓度测量系统。
3、气象监测单元
4、噪声监测单元
5、数倌栗受绽据采集处理单元数据采集主机是整个系统的核心，完成各项监测数据的采集（大气温度、大气湿度、噪声、PM2.5、PM10、TSP、拗圯匆锢风速、风向等），控制LED大屏的参数显示，实现各项参数在视频画面上的叠加，完成数据参数的记录分析及上报至政府的云平台，实现各项参数的有效监管。
6、LED展示
7、联动控制单元通过前端传感器采集各项数据传给主控机，当采集的数据超出预设的数值时，此时主控给中间继电器发出命令，中间继电器由常开变常闭，交流接触器瞬间吸合，触发喷雾设备动作。
五、视频监控融合展示
1、扬尘监测系统视频监控融合展示
六、应用场景
1、扬尘在线监测系统在建筑工地的应用！
