煤矿粘土制浆系统设计方案

1、煤矿灌浆防灭制浆系统分类1：水力取土钻孔灌浆制浆系统水力冲刷表土制成泥浆，经泥浆泵流入灌浆钻孔至井下干管。

2、2：水力取土加压输送制浆系统水力冲刷表土制成泥浆，由泥浆沟流入泥浆搅拌池，在经过泥浆泵加压输送至灌浆钻孔，流至井下灌浆干管。

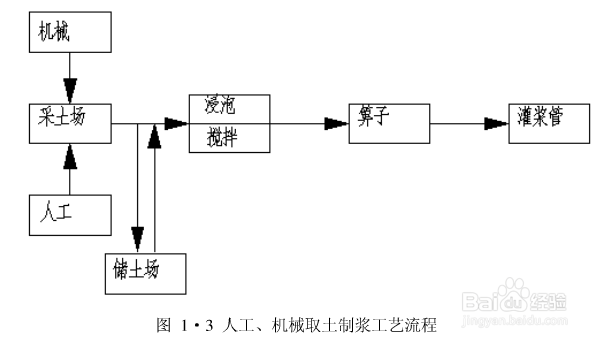

3、3：人工取土自流输送制浆系统取土场人工取土装上矿车，直接运送泥浆搅拌池，搅拌好后的泥浆由灌浆管输送至井下，无法取土时，可由水枪从贮土场直接冲土成浆，经泥浆沟流入泥浆搅拌池。

4、4：高压水采土的分区灌浆站制浆系统高压水冲刷钴孔附近的黄土,泥浆沿着泥浆沟自流到钻孔,通过钻土上设置的筛箅清除完杂物后,再从钻孔流到井下干管内。

5、5：人工采土的页岩制浆系统采土场釆用炮采,大块岩石经由人工破碎,然后用电扒斗耙往胶带输送杋运送至破碎杋破碎,在经球磨机磨制成浆。通过球磨机磨成的泥浆沿着泥浆沟流入集泥池,经搅拌后即可由下浆孔输往井下干管进行灌浆;若集浆池盛满,可用泥浆泵或砂浆泵将泥浆送往泥浆池以备使用。

6、煤矿灌浆防灭制浆系统优点(1)系统组建简单,操作方便。(2)工作连续可靠,维护修理方便。易损零部件容易检修和拆换。(3)工作环境范围广,生产量高。(4)能根据工作状况来组建系统,保持系统的简洁性。(5)制浆系统小,占地面积少。(6)价格便宜,实用性高。

7、多功能制浆机粘土制浆系蕙蝤叼翕统多功能制浆机粘土制浆系统具有破碎、给料、制浆、过滤的功能于一体,整体化设计,把一个一个单一的环节合并成一个,实现一台机器多种功能把浆材放到破碎机的料斗里面,经过破碎机的破碎是浆材直接到达给料机,经过螺旋给料机的定量给料进入制浆机,在制浆机中髙速的搅拌,过滤后的泥浆就是可以用的成品了。

8、粘土制浆系统应用工艺启动软件界面上的制浆按钮，滤浆机的排浆槽自动移到注浆位置，供水电磁阀开启，软件会根据计划注浆的流量和浓度调整水量;通水一段时间后制舱彀悌乏浆机滚筒正向旋转并使用装载机把黄土从土场加入到定量给料机料箱内，定量给料机会按已设定的给料量把黄土添加到制浆机;水也经由定量给料机加入制浆机，制浆机把水与黄土混合、搅拌制成均匀浓度浆液，浆液会从制浆机尾部的排浆口(亦可用做排渣口)流入滤浆机，经过滤浆机的过滤，合格浆液流入浆液缓冲池，浆液自流或经渣浆泵的输送进入注浆管路。

9、粘土制浆系统主要配套设备1)定量给料机将黄土按设定的量添加给皮带机。2)制浆机将土与水混合，连续制备成浆液。3)滤浆机对浆液进行过滤，去除浆液中的杂质。4)渣浆泵(需要给浆液加压的矿井才使用)加压输送浆液。5)排污泵清理污水坑内的污水和反浆。6)控制系统监控防灭火系统中设备的运行;电气控制和电气保护机构，系统操作和主要注浆参数的统计和显示。
