高速路桥收费字符叠加器怎么使用

高速路桥收费字符叠加器是一款专用于路桥收费系统中的视频叠加设备，主要功能就是将收费疙熳阊涓信息（车道、班次、票号、金额、车型、总重等信息）叠加显示在网络摄像机拍摄到的监控视频画面中。（注：购买之前请确定通讯接口）

工具/原料

叠加器、交换机、电脑

首先了解一下，【高速路桥收费字符叠加器】功能特点；

1、支持网络高清摄像机（IPC）支持海康、大华、天地伟业、博电、皓唯、星网锐捷等品牌，其他品牌的兼容正在进一步开发中。

2、摄像头底层协议对接，不会对原有视频信号产生任何影响

3、远程升级功能，设备无需返厂即可升级系统固件，提供定制化服务人性化产品服务支持，远程升级，简化程序，大大缩短设备升级所需时间。

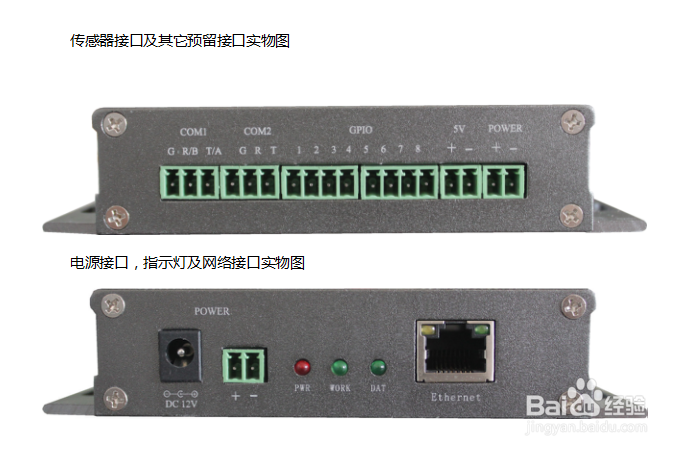

接口定义

1、COM1 G——配置时连接PC机的接地端钱砀渝测（蓝）COM1 R/B——配置时连接PC机的信号发送端（黄）COM1 T/帆歌达缒A——配置时连接PC机的信号接收端（红）5V——5V直流电源输出接口(备用)POWER——12V直流电源输出接口(备用)DC12V——12V直流电源输入接口PWR——电源指示灯WORK——叠加器工作指示灯DAT——串口通讯数据接收指示灯Ethernet——网络接口

硬件安装

1、设备连接使用一条网线将交换机与叠加器的网口连接，使叠加器与网络摄像头接入到同一个局域网内。

2、数倌栗受绽据叠加高速收费字符叠加器根据用户需求，支持RS232、RS485总线标准，默认为RS232标准，可以与计算机或其它数据源直接连接。

3、系统框图
