Orcad/Pspice电路设计:[4]CS放大器

2025-04-20 10:35:30

1、设置静态电压。∵摆幅为0.3V卯掏跨几~2.7V∴静态输出电压应为(0.3V+2.7V)/2=1.5V又∵设PMOS和NMOS饱和时的Von=0.2V∴Vb=Vcc-烫喇霰嘴(Von+|Vthp|)=3V-(0.2V+0.67V)=2.13V Vin=Von+Vthn=0.2V+0.4547V=0.6547V

Orcad/Pspice电路设计:[4]CS放大器

2、设置变量w。

Orcad/Pspice电路设计:[4]CS放大器

3、直流仿真。进行DC sweep 直流仿真,设置好仿真的参数。在NMOS的三端电压固定的情况下,扫描NMOS的宽长比,使NMOS的漏电流Id=100uA。

Orcad/Pspice电路设计:[4]CS放大器
Orcad/Pspice电路设计:[4]CS放大器

4、扫描结果如图,找到Id=100uA的点,此时的w=69.756u

Orcad/Pspice电路设计:[4]CS放大器

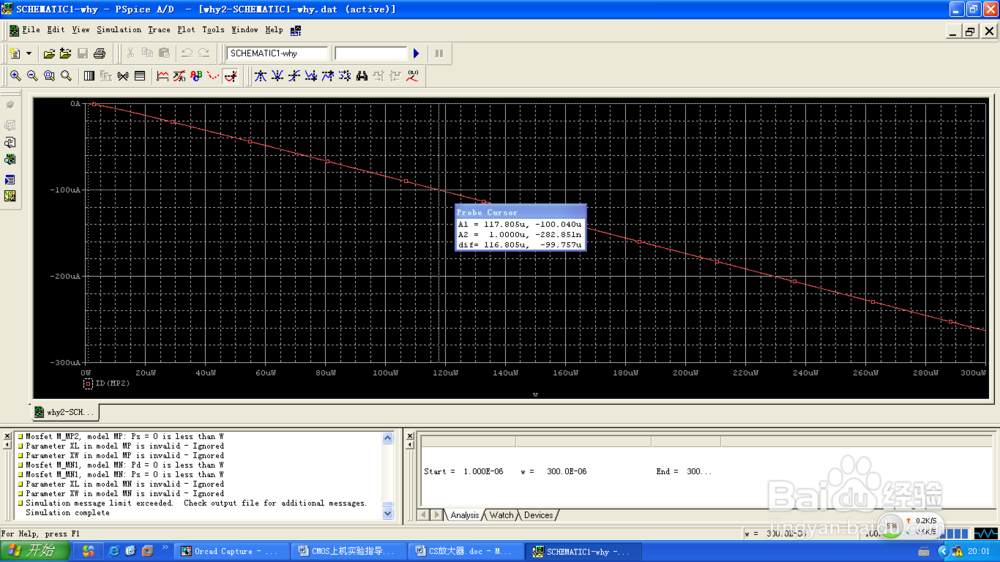

5、同样的方式,扫描PMOS的宽长比,扫描结果如图。PMOS的w=117.805u

Orcad/Pspice电路设计:[4]CS放大器

6、进行静态仿真。进行biaspoint 仿真检验,这一步很重要。当所有的偏置电压和MOSFET的宽长比都设置好的时候,要去掉我们自己强加的静态输出电压,进行静态仿真,以确定我们现在的静态值是否满足了我们应有的值。

Orcad/Pspice电路设计:[4]CS放大器

7、进行交流仿真。进行AC sweep仿真,这样就可以看MOSFET的宽长比、偏置电压确定时,CS放大器的放大倍数了。图中选择用dB表示输出电压,就是通常说的波特图。

Orcad/Pspice电路设计:[4]CS放大器
