C4D建模--圆柱面上开平底槽的方法

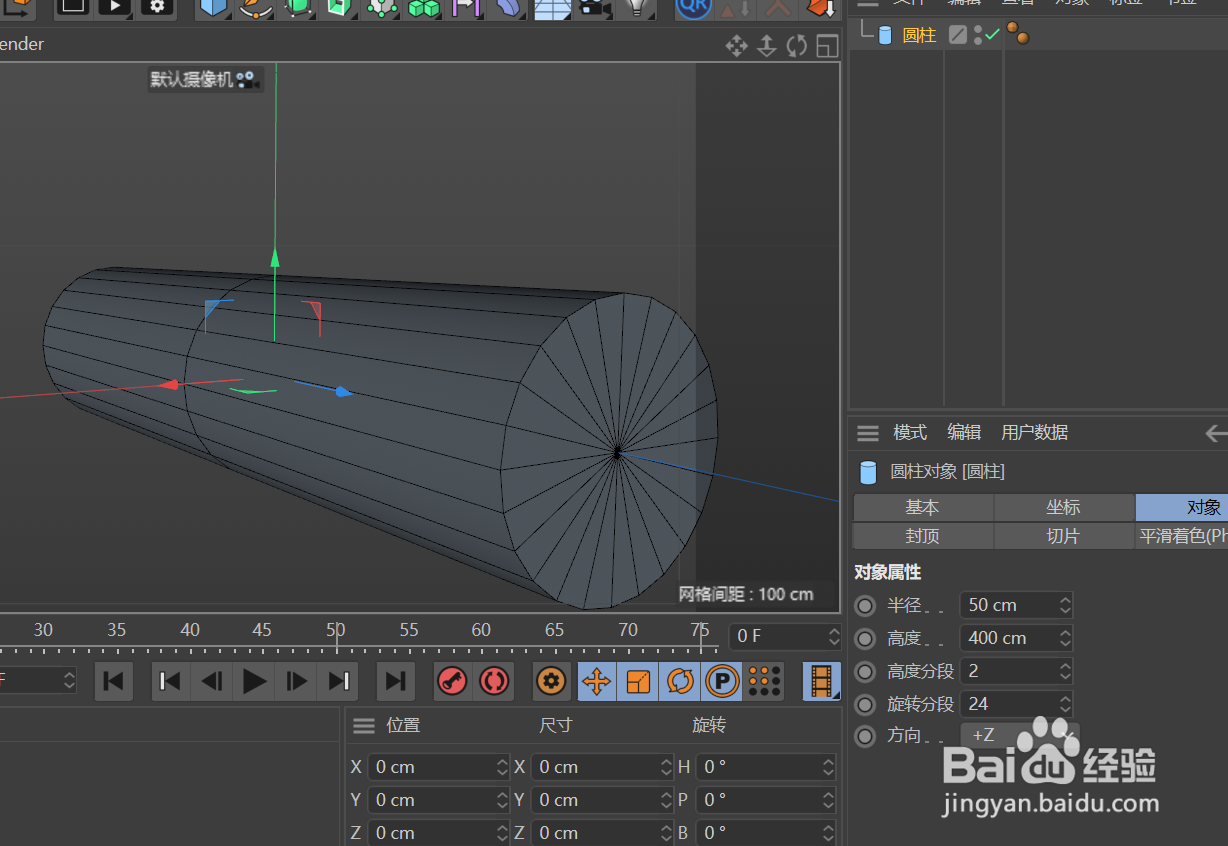

1、创建一个圆柱体，半径为50，高度为400，高度分段为2，旋转分段为24，方向为+Z轴。

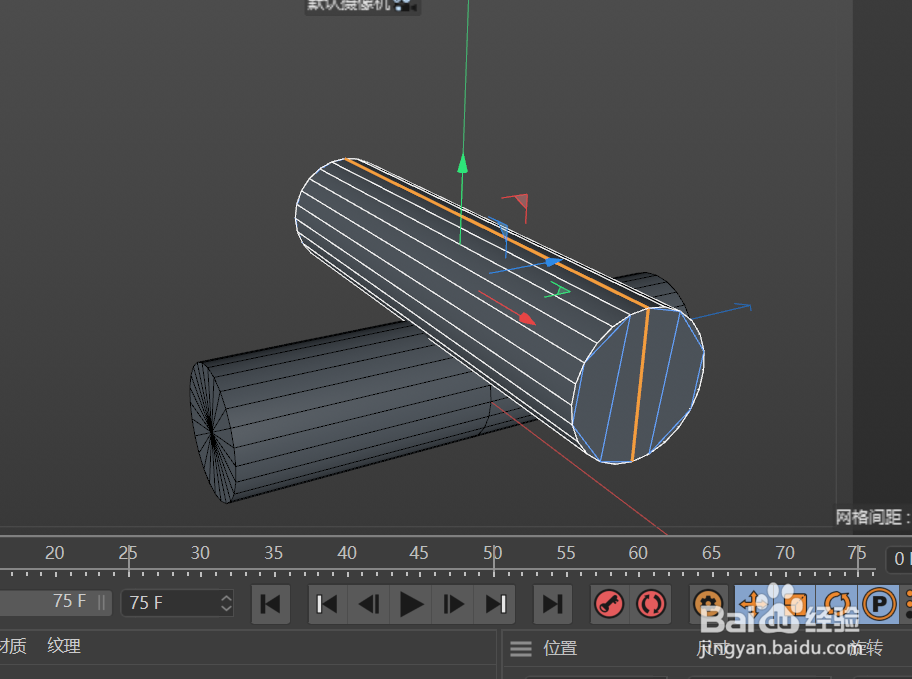

2、 将上步的圆柱复制，方向更改为+X轴，将封顶去掉；调整两圆柱的相交位置；如图所示。

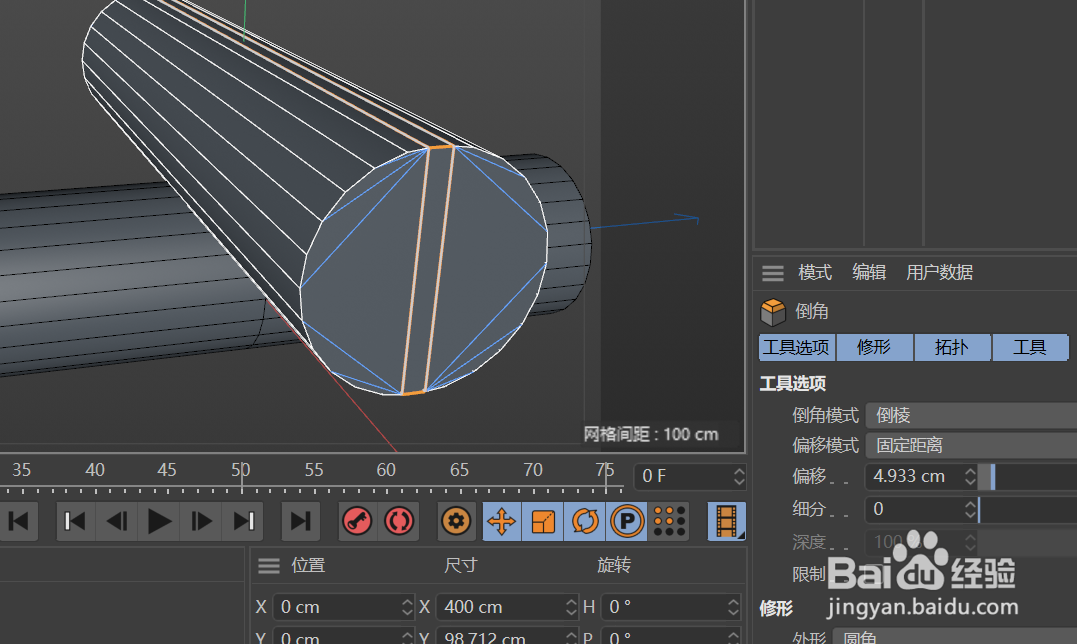

3、用封闭多边形孔洞命令，将圆柱的两端封闭；用切刀工具在两封口处添加一条中分线；选择中分线与连着的高度分段线构成的一组线，进行倒角；如图所示。

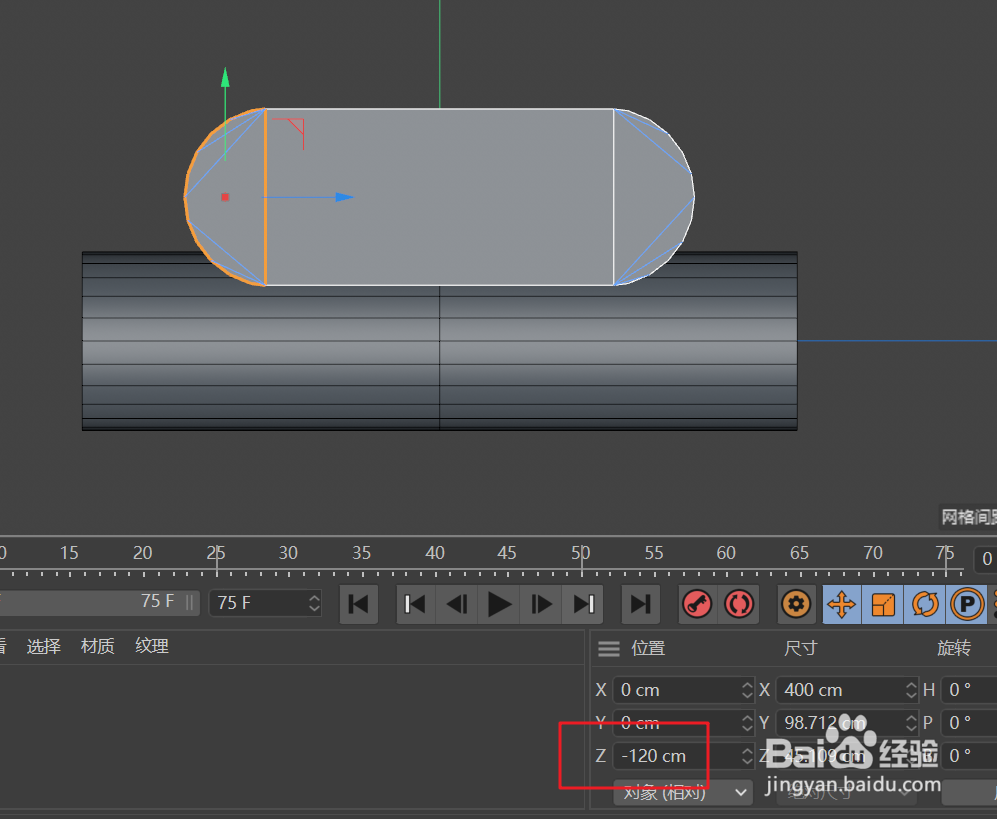

4、 分别选中倒角后形成的两边半圆弧结构向左右两边移动120的距离。如图所示。

5、 给创建的二个模型添加一个布尔命令，得到开平底槽的造型。如图所示。直接用布尔命令会得到很多凌乱结构线，下面对结构线进行优化。

6、将圆柱模型删除一半，从端面轮廓线处滑动复制一组保护边，移动到平底槽附近；如图所示。

7、 再去掉圆柱模型的一侧，对保留的模型进行优化结构线；如图所示。

8、 优化结构线后，添加二个对称命令使模型得到完整结构。将对称组，合并成唯一模型，整体轮廓边进行倒角，给模型添加细分曲面；如图所示。在圆柱面上开出两边有圆弧斜角的平底槽创建完成。
