如何使用Altium建立PCB库

1、打开Altium Designer软件，点击工具栏中"File-->New-->Library-->PCB Library"条目，具体见下图

2、点击工具栏中"Place Pad"条目，点击键盘上"Tab"键，出现如下图的对话框，调整你所需要的焊剑杂锭参数，比如焊盘大小，形状等等，点击"OK"键确认，将焊盘移动到你所想要的位置放置。

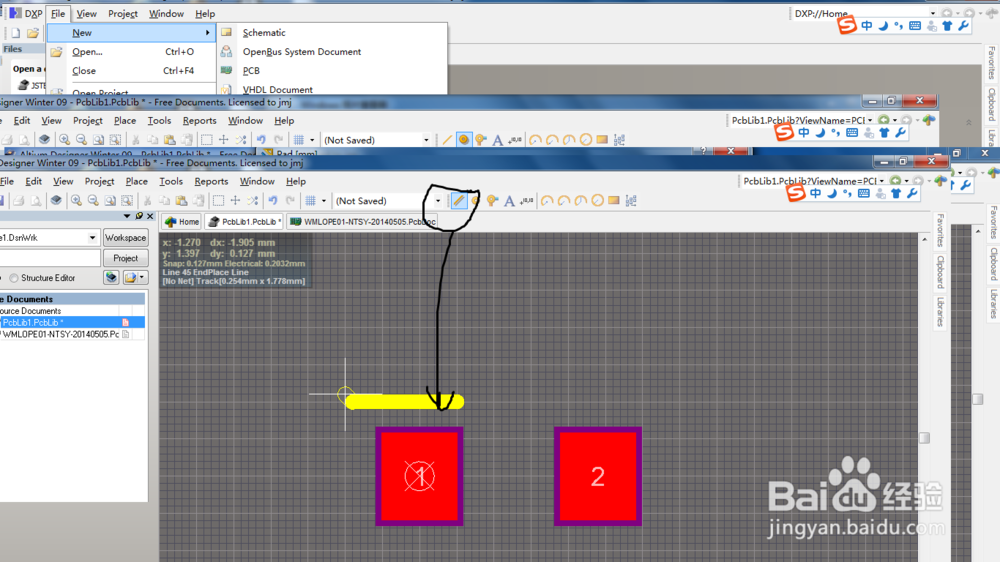

3、使用类似方法，放置焊盘周围丝印层，需要注意，需要将PCB调整到"Top Overlay"层

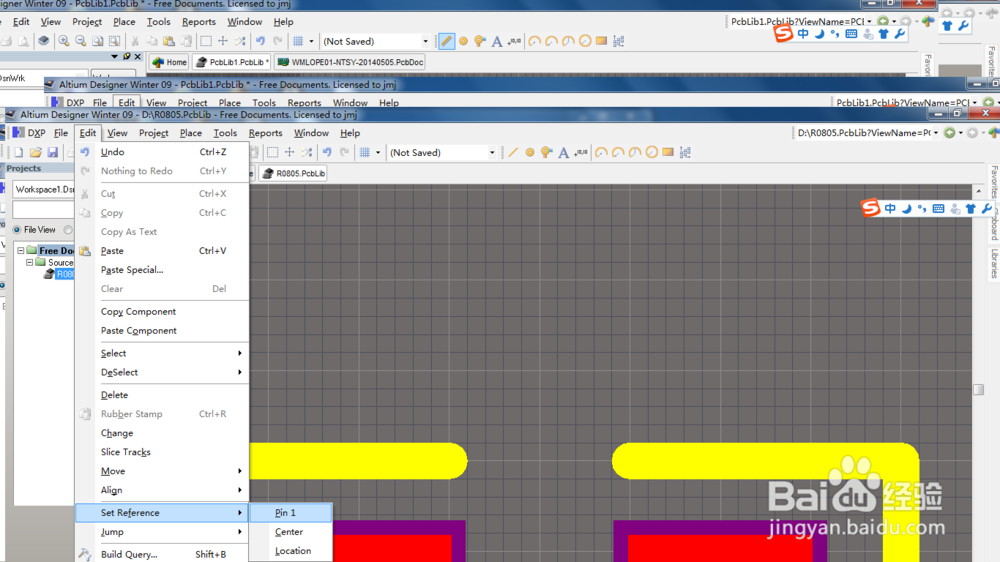

4、以上绘制完毕后，需要设置原点，我们设为焊盘1j为原点（也可以设置其他脚），点击工具栏中"Edit-->S髫潋啜缅et Reference-->Pin 1",后，软件会自动将原点跳到焊盘1的中心处，具体见下图

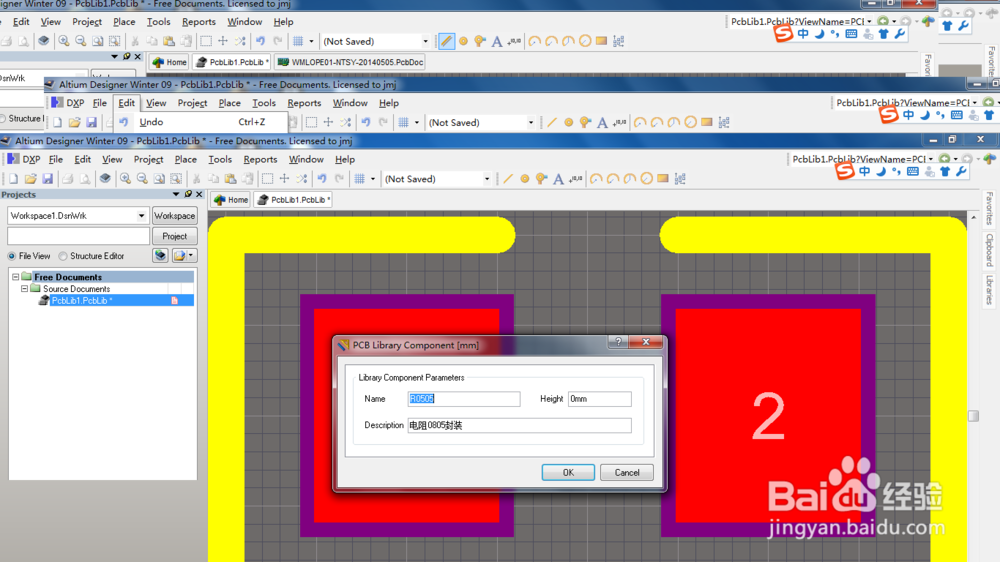

5、之后点击工具栏中"Tools-->Component Properties",在出现的对话框写入相关信息，点击OK确认。

6、最后，点击保存，将所需要的库保存到你想存放的地方
