UG12.0如何用已有模型创建出新的组件

1、 新建一个建模文件取名“机箱上罩”；如果要和“机箱底罩”进行装配，就要将新建的文件保存到同一位置。不然关闭软件后，再次打开会出现报错。

2、 点开装配菜单，在组件的展开列表中选择添加组件；在弹出的对话框中找到上次创建的机箱底罩。机箱底罩被加载进了建模工作区中。

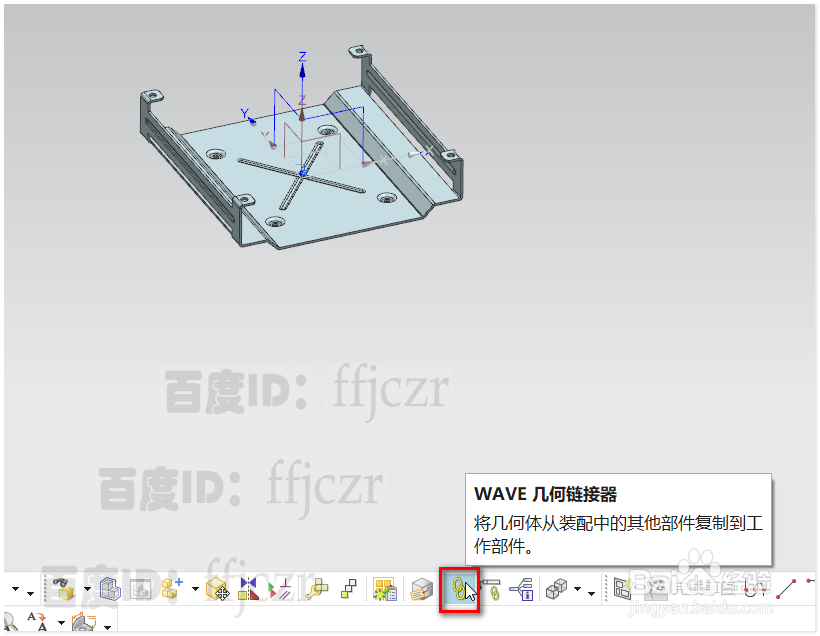

3、 有了机箱底罩作为参考就可以轻松创建新的配件--机箱上罩。上罩与底瓞傲玉氯罩为一装配体，其中的长宽和孔位都要相互配合才能完美装配。 激活WAVE几何链接器，在弹出的对话框后，修改选择模式为单条曲线，链接器的类型为复合曲线。

4、 选择机箱底罩的相关轮廓线，这里要选取的轮廓线为底罩上的四个孔，以及底罩轮廓弯边的最大轮廓边；如图所示。只要选取前部的轮廓边作为参照即可。得到参考线后将底罩隐藏。

5、 激活钣金模式，选用轮廓弯边命令；选用上步得到的复合线（两条竖线），创建一个新的草绘平面。

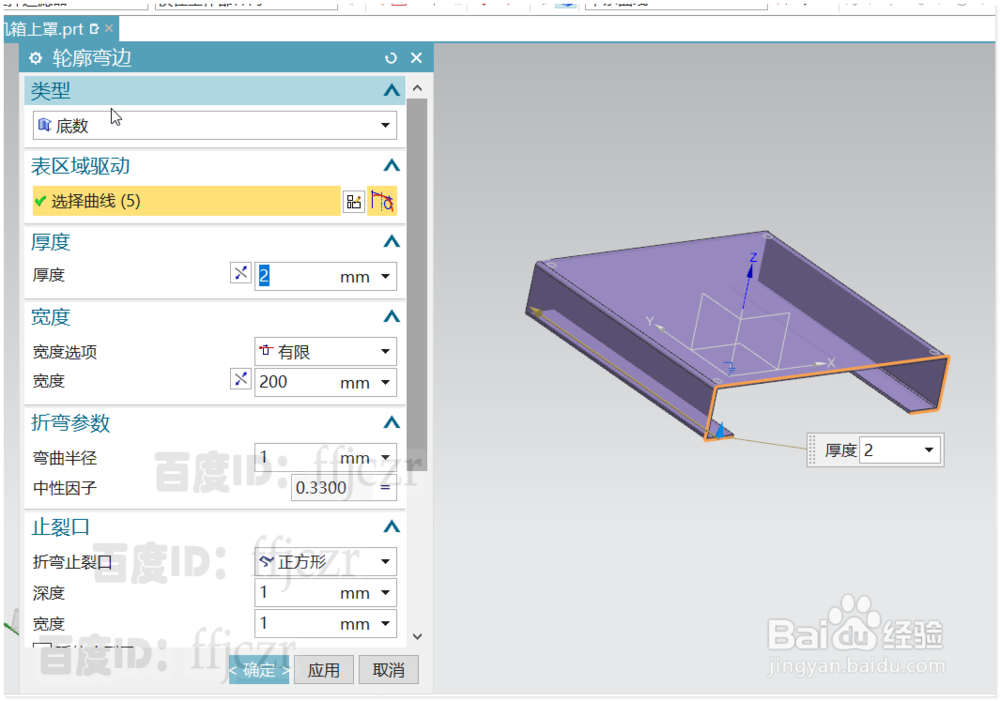

6、 在草图模式中，用轮廓线照着第四步取得的参考线绘制出完整的轮廓截面线。回到轮廓弯边对话框，厚度为2，宽度为200，弯曲半径为1；确定后得到机箱的主体。

7、 显示机箱底罩，可以看到上罩与底罩相互产生了干涉。双击上罩打开对话框，更改厚度的方向；即可得到二者的完美装配体。

8、 将底罩再次隐藏，上罩还有孔要开呢。选用法向开孔命令，表区域驱动就选择第四步得到的四个圆。最后上罩开孔完成。显示底罩可以看到，二个装配组件可以完美组合。
