诊·简单口袋式汽车诊断仪使用方法

1、诊﹒简单主机外观示意图

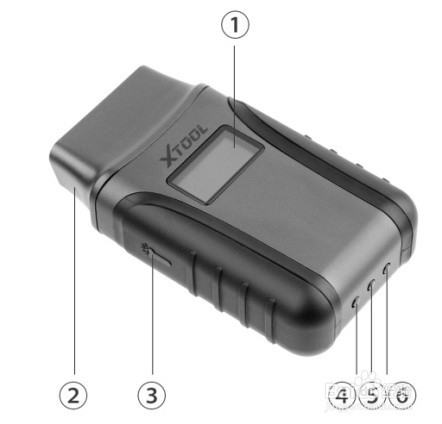

2、主机接口示意图及说明

3、示意图说明：①显示屏，显示12V电压②OBD（16Pin)标准接口（OBDII诊断座车型可直接与汽车诊断座连接）③照明指示灯，脖堆等眈触摸整机两边侧按键照明指示为白色，方便用户插入车内OBD接口时使用④蓝牙指示灯，接上电源后灯会变红色⑤电源指示灯，接上电源后灯显示红色，连上蓝牙后，指示灯显示蓝色⑥车辆诊断指示灯，开启诊断功能显示为绿色

4、三、产品技术参数

5、四、APP下载说明可在APP store、GooglePlay、华为应用市场、小米应用商店、豌豆荚、PP助手、淘宝手机助手、VIVO应用商店、安智市场、百度手机助手、91助手、安卓市场、应用宝、360手机助手等应用市场下载

6、五、产品激霰翌倡戈活方法1、下载诊﹒简单APP后，需激活才能对汽车进行诊断。2、首先手机或平板连接WIFI，输入激活码（激活码在合格证上）、产品序列号（每一台机儡泌掩羞器都有一个序列号和激活码），输入昵称（可以是维修厂名字或者本人昵称），登陆账号（邮箱号），输入密码即可，输完这些会提示电话号码验证，输入电话号码，手机会收到短信验证码，输入短信验证码即可，只激活一次系统就会记住，以后不必再激活，激活后即进入诊断页面。

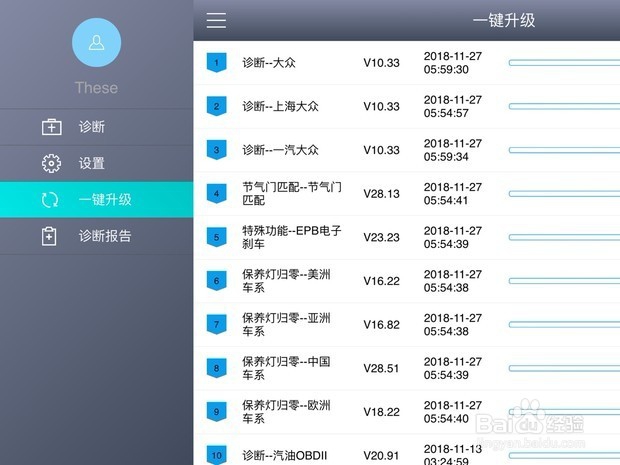

7、激活成功后，打开诊·简单APP找到左上角三横线，点击一键升级下载软件。

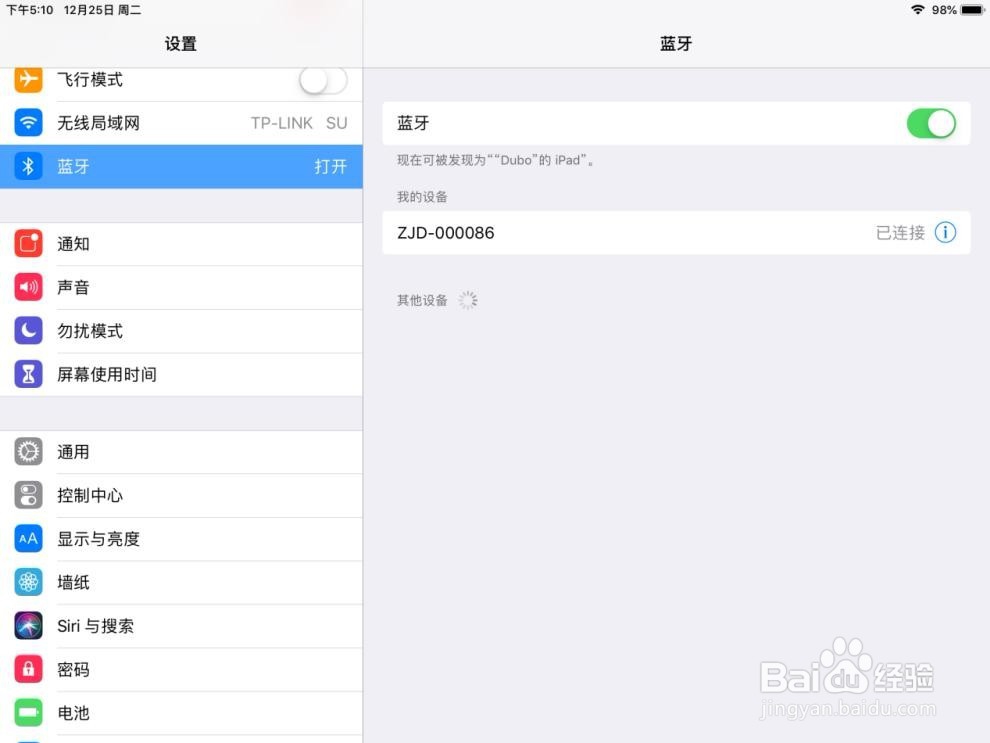

8、点击“设置”，打开蓝牙，找到相对应的序列号匹配即可。

9、蓝牙匹配后，维修技师随时进行大众全车系诊断、保养灯归零、节气门、EPB电子刹车、电子转向匹配等9大特殊功能，后续参加分享集赞活动，还可以免费获得防盗匹配、仪表修复、诊断等软件

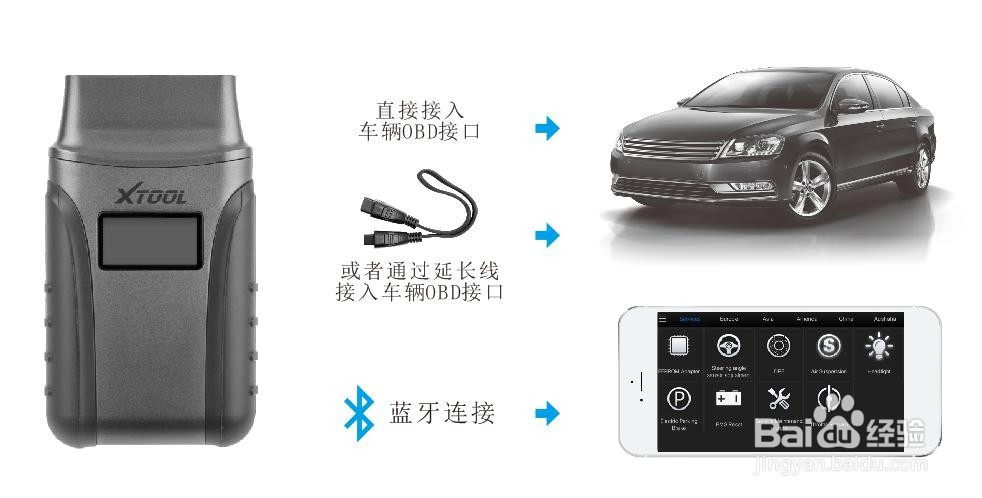

10、使用诊﹒简单对车辆进行连接诊断使用诊﹒简单连车测试（1）用户可直接使用诊﹒简单诊断设备与车进行连接。（2）接通汽车点火开关，即可对车辆进行诊断

11、使用诊﹒简单连车诊断注意事项（1）插接OBD接口时先查看接口的对应方向平着插接，不可斜着插接以免誓酣擒赜损坏端子。（2）进行一些特殊功能的测试时，操作人员务必按照操作提示说明进行操作。对车上则 需要严飙空蒈开格满足要求，如有的车型“特殊功能”需要满足的条件有：引擎水温80℃/105℃，关闭大灯、空调等负荷，加速踏板在松开位置等。（3）在诊﹒简单测试菜单中未找到所测车型或电控系统时，可能未进行软件升级或向公司技术服务部咨询。（4）禁止使用非朗仁科技公司配套的线束进行连接测试，以免造成不必要的损失。（5）在诊﹒简单与车辆通讯中，禁止直接关机。应先将任务取消后再返到主界面进行关机。（6）使用诊﹒简单时应轻拿轻放，尽量避免振动或撞击。
