14-16款宝骏730电动尾门 专车专用安装流程图

1、原车尾箱效果图

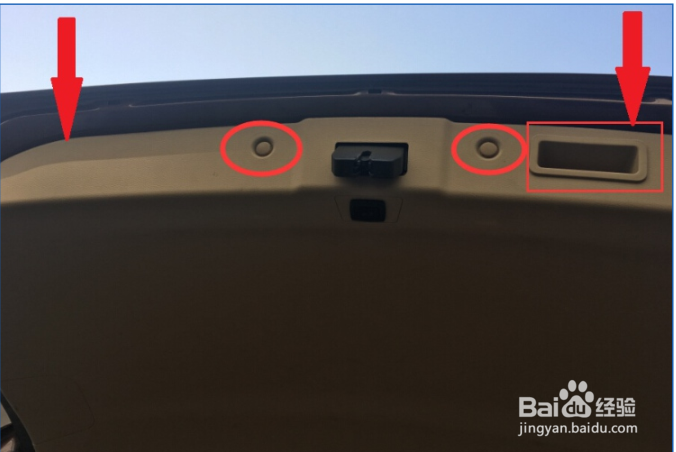

2、取下尾门上的装饰板和螺丝

3、 取下原车撑杆和车身支架，分别换上我司的车身支架,注意要用我司的平头螺丝固定支架，否则会造成尾门关不到位或掉杆子

4、装好撑杆，注意球头帽的卡簧要卡到位，否则会掉杆子

5、在尾门如图位置走撑杆连接线并装好硅胶塞

6、把原车锁芯线束上的白色线剪断,用我司的锁头驱动线(黄色)接到原车白色线的锁头端，再用锁头检测线（灰色）接到原车白色线的行车电脑端,然后用门锁检测线(白色)接到该线束的红黑色线上（注意：要用老虎钳把线夹压到位并用胶布包好线夹）

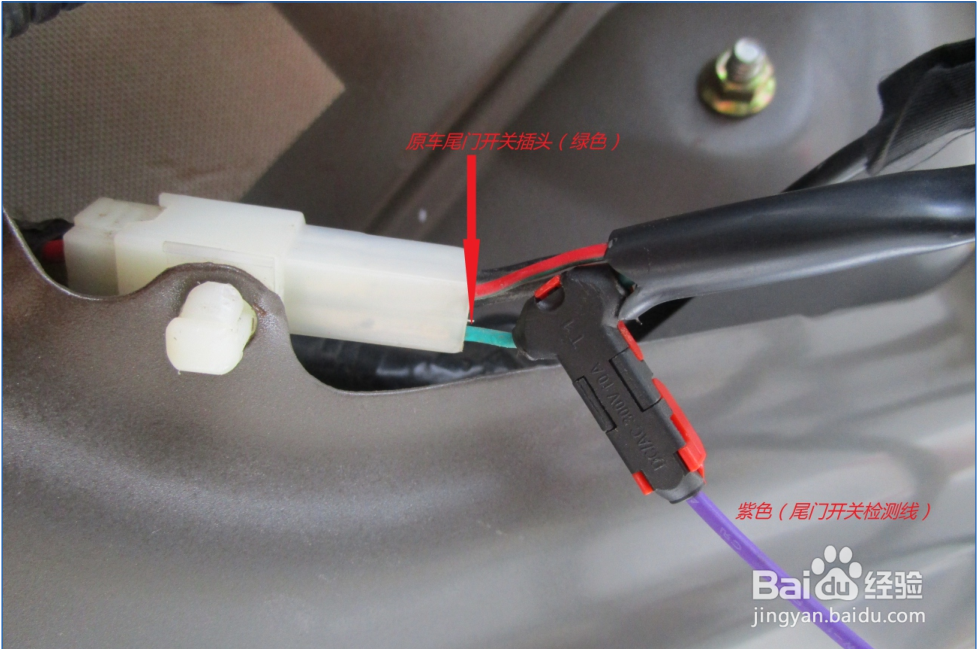

7、用我司的尾门开关检测线(紫色)接到尾门开关线束上的绿色线上（注意：要用老虎钳把线夹压到位并用胶布包好线夹）

8、尾门上接线位置和接好线的效果图

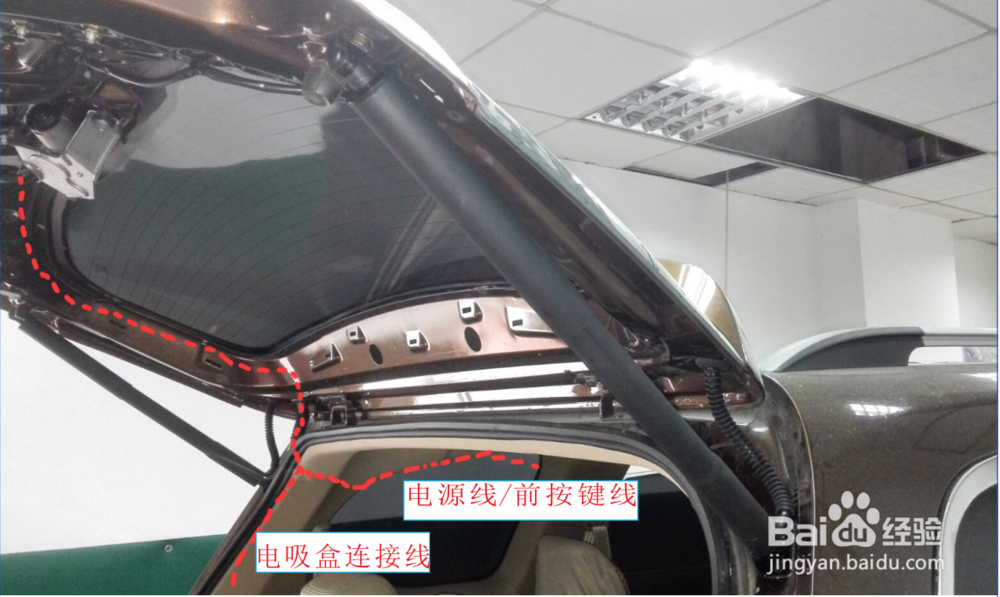

9、把电源线、前按键线和电吸盒连接线分别走线至中控位置和尾箱左后方，如图

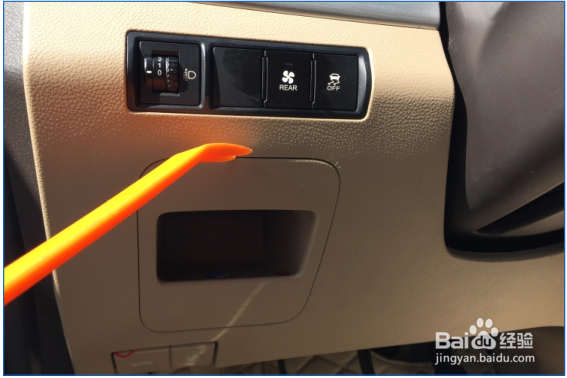

10、取下方向盘左侧的装饰板

11、取下保险盒第一排倒数第一个保险丝

12、把原车保险丝插好在我司的取电器上，再把取电器插好在上一步所述的保险丝位置，注意取电器方向

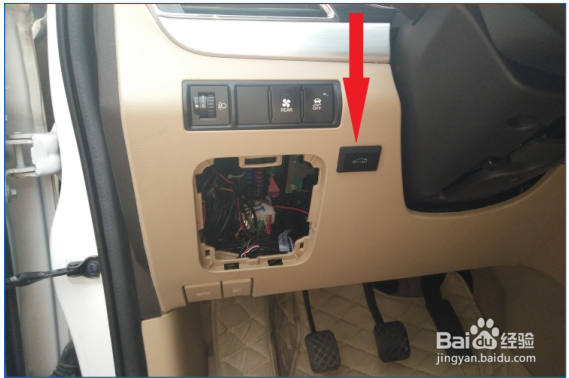

13、在如图位置用直径22MM的打孔器打孔装上我司的后按键并插好连接线

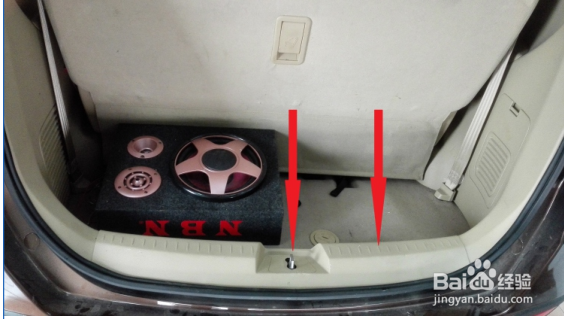

14、拆开原车尾箱装饰板和原车锁头

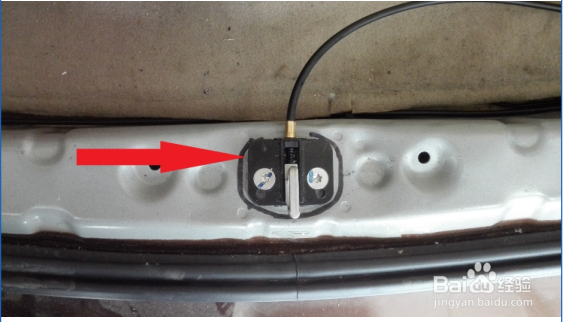

15、在原车锁头位置装上我司的拉锁部件

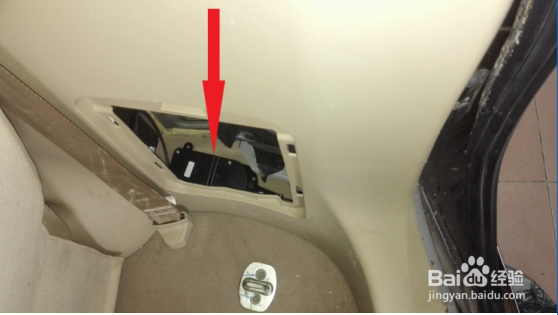

16、把电吸盒固定好在尾箱左侧如图位置

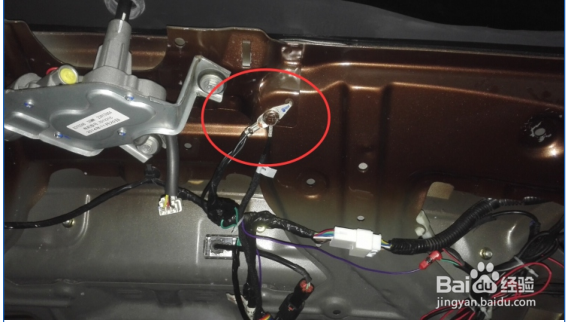

17、在尾门上接好地线（如图）

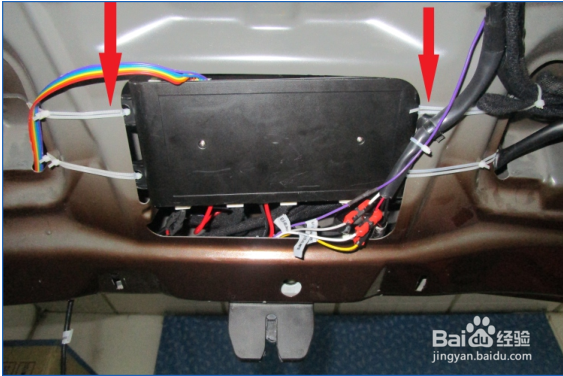

18、在尾门上固定好我司的控制盒并插好连接线

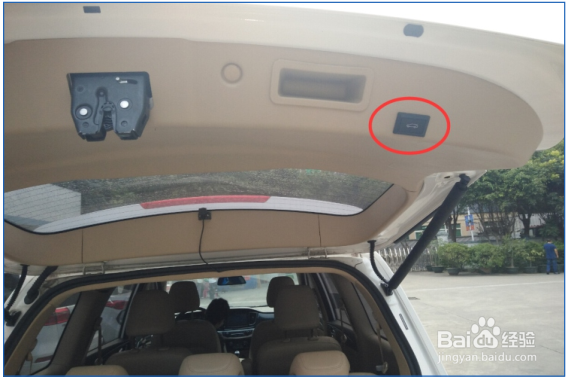

19、在尾门如图位置用直径22MM的打孔器打孔装上我司的前按键并接好连接线

20、安装好后效果图
